2SK2145-GR(TE85L,F

产品分类: 结型场效应管(JFET)
厂牌: TOSHIBA
产品描述: 300mW 300mW 200mV@ 100 nA 2个N沟道 2.6mA 双 13pF@10V SMV-5 贴片安装 2.9mm*1.6mm*1.1mm
供应商型号: 4415886
供应商: 海外现货
标准整包数: 5

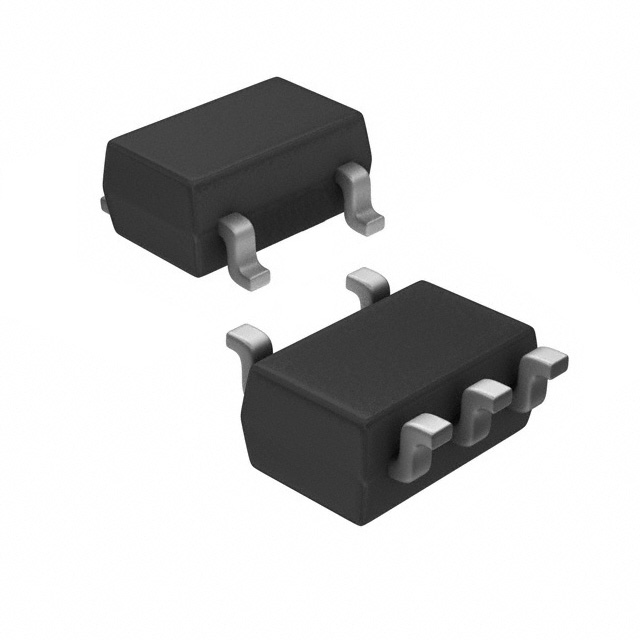

TOSHIBA 结型场效应管(JFET) 2SK2145-GR(TE85L,F

2SK2145-GR(TE85L,F概述

    2SK2145 场效应晶体管技术手册

    1. 产品简介


    2SK2145 是由东芝公司生产的N沟道场效应晶体管(FET),采用硅材料制作。它特别适用于音频频率范围内的低噪声放大器,如音响系统、通信设备等。该器件具有两个装置,封装形式为SM5(小型5引脚封装)。

    2. 技术参数


    - 绝对最大额定值
    - 漏源电压:VGDS = -50 V
    - 门电流:IG = 10 mA
    - 漏极功耗:PD = 300 mW
    - 结温:Tj = 125 °C
    - 存储温度:Tstg = -55 °C to 125 °C
    - 电气特性
    - 门泄漏电流:IGSS ≤ -1.0 nA
    - 门源截止电压:VGS(OFF) = -0.2 V 至 -1.5 V
    - 正向转移导纳:|Yfs| = 15 mS(典型值)
    - 输入电容:Ciss = 13 pF(典型值)
    - 反向传输电容:Crss = 3 pF(典型值)
    - 噪声系数:NF = 1.0 dB(典型值)

    3. 产品特点和优势


    - 高输入阻抗:IGSS = -1 nA(最大值)时,VGS = -30 V
    - 低噪声:NF = 1.0 dB(典型值)时,VDS = 10 V,ID = 0.5 mA,f = 1 kHz,Rg = 1 kΩ
    - 高击穿电压:VGDS = -50 V
    - 高正向转移导纳:|Yfs| = 15 mS(典型值)时,VDS = 10 V,VGS = 0

    4. 应用案例和使用建议


    - 应用领域:音频频率低噪声放大器、音频处理电路、通信设备等。
    - 使用建议:
    - 确保工作条件不超过绝对最大额定值。
    - 在高频应用中,注意寄生电容的影响。
    - 在设计电路时,考虑使用适当的散热措施以防止过热。

    5. 兼容性和支持


    - 2SK2145 具有一定的通用性,可以与多种音频设备和通信设备配合使用。
    - 东芝提供详细的技术支持文档和可靠性测试报告,确保客户能够正确使用该器件。

    6. 常见问题与解决方案


    - 问题:如何避免过热?
    - 解决方案:合理分配散热片,确保工作温度不超过125 °C。
    - 问题:如何降低噪声?
    - 解决方案:选择合适的电源阻抗,使用滤波电容以减少高频噪声。
    - 问题:如何保证可靠性?
    - 解决方案:严格按照数据手册中的使用条件操作,并定期进行可靠性测试。

    7. 总结和推荐


    总结:
    2SK2145 是一款高性能的N沟道场效应晶体管,适用于音频频率范围内的低噪声放大器。它具备高输入阻抗、低噪声、高击穿电压等特点,在音频设备和通信设备中表现出色。
    推荐:
    鉴于其出色的性能和广泛的适用范围,强烈推荐2SK2145用于各种音频和通信设备的设计和应用中。在使用过程中,务必遵循技术手册中的建议和注意事项,以确保长期可靠运行。

2SK2145-GR(TE85L,F参数

参数
击穿电压 -
Vgs-栅源极电压 -
Vds-漏源极击穿电压 -
Idss-不同Vds(Vgs=0)时的漏极电流 2.6mA
最大功率 300mW
Vgs(th)-栅源极阈值电压 200mV@ 100 nA
配置
Ciss-不同 Vds 时的输入最大电容 13pF@10V
通道数量 -
最大功率耗散 300mW
Rds(On)-漏源导通电阻 -
Id-连续漏极电流 -
FET类型 2个N沟道
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SMV-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2SK2145-GR(TE85L,F厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

2SK2145-GR(TE85L,F数据手册

厂牌 PDF简要描述 下载
TOSHIBA 结型场效应管(JFET) TOSHIBA 2SK2145-GR(TE85L,F 2SK2145-GR(TE85L,F数据手册

2SK2145-GR(TE85L,F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.4958
10+ ¥ 1.9664
100+ ¥ 1.8151
500+ ¥ 1.6941
1000+ ¥ 1.6639
5000+ ¥ 1.6639
库存: 59
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 19.66
直接购买
加入购物车
