首页  >  产品百科  >  TC7WH157FU(TE12L)

TC7WH157FU(TE12L)

厂牌: TOSHIBA
产品描述: 13.2ns@ 3.3V,8.4ns@ 5V 单相 1 2 1 2V 5.5V 8mA 8mA SSOP-8 贴片安装 2.9mm*2.8mm*1.1mm
供应商型号: TC7WH157FUTDKR-ND
供应商: Digi-Key
标准整包数: 1

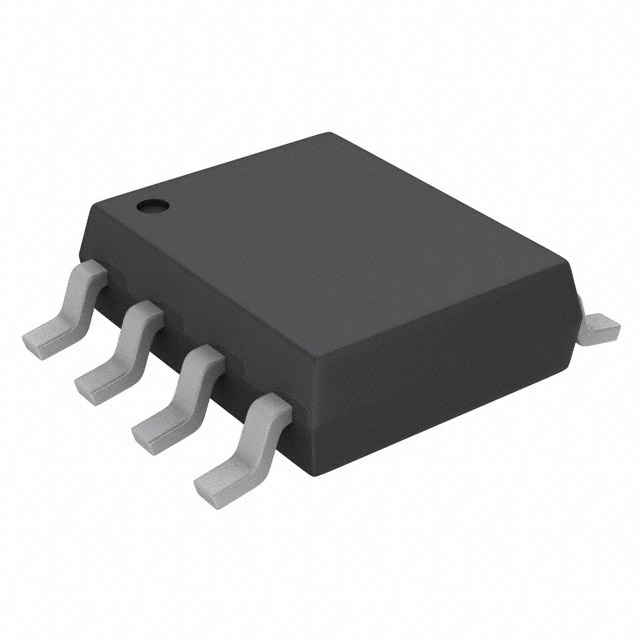

TOSHIBA 模拟开关/多路复用器 TC7WH157FU(TE12L)

TC7WH157FU(TE12L)概述

    # TC7WH157FU/FK 2-Channel Multiplexer 技术手册解读

    产品简介


    TC7WH157FU/FK 是一款基于硅门CMOS工艺制造的先进高速数字集成电路,属于东芝(Toshiba)公司生产的CMOS逻辑系列元件。该器件被设计为一个2通道多路复用器(MUX),适用于需要高效信号切换的多种场景。它特别适合用于5V至3V系统接口以及双供电系统(如电池备份)。
    主要功能:
    - 实现两个输入信号的选择性输出;
    - 支持快速的数据选择操作;
    - 输入保护电路可承受0到7V的电压,无论电源电压如何。
    应用领域:
    - 通信设备
    - 工业自动化控制
    - 消费类电子产品
    - 数据采集系统
    - 医疗仪器设备

    技术参数


    | 参数名称 | 值/范围 | 单位 |
    |
    | 工作温度范围 | -40 ~ +85 | °C |
    | 电源电压 | 2.0 ~ 5.5 | V |
    | 高电平输入电压 | ≥ VCC × 0.7 | V |
    | 低电平输入电压 | ≤ VCC × 0.3 | V |
    | 输出高电平电压 | ≥ 4.5 | V |
    | 输出低电平电压 | ≤ 0.44 | V |
    | 最大传播延迟时间 | 12.0 | ns |

    产品特点和优势


    - 高性能:最高工作频率可达数百兆赫兹,典型传播延迟时间为4.1纳秒(@ VCC=5V),确保了高速数据处理能力。
    - 低功耗:静态电流消耗仅为2μA,极大地减少了能源损耗。
    - 高抗噪性:高噪声抑制比高达28%,增强了信号完整性。
    - 宽电压适应性:支持2至5.5伏特的宽电压范围操作,适合不同供电条件的应用环境。

    应用案例和使用建议


    典型应用案例
    假设在一个嵌入式控制系统中,需要对两个独立的数据源进行选择性传输。通过配置TC7WH157FU/FK作为多路复用器,可以根据特定条件将选定的数据路由到公共输出端Y。例如,在温度监控系统中,可以分别读取室内和室外传感器的数据,并根据需求切换显示相关信息。
    使用建议
    为了最大化利用该器件的优势,在实际应用时应注意以下几点:
    - 确保所有连接符合电气规格要求,避免过压情况发生。
    - 在高频情况下使用时需注意线路匹配问题,以减少信号失真。
    - 定期检查电源供应稳定性,防止因电压波动导致设备故障。

    兼容性和支持


    此款IC设计灵活,易于与其他标准CMOS逻辑门级联使用。此外,东芝公司提供了详尽的技术文档和支持服务,帮助客户解决在开发过程中遇到的各种难题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号异常不稳定 | 检查输入引脚是否存在噪声干扰 |
    | 设备过热 | 减少负载量或改善散热措施 |
    | 无法正常工作 | 确认供电电压是否处于规定范围内 |

    总结和推荐


    综上所述,TC7WH157FU/FK凭借其卓越的性能表现,在众多领域展现出强大的竞争力。对于那些寻求高效能且低功耗解决方案的企业来说,这款产品无疑是一个理想的选择。我们强烈推荐将其纳入您的设计方案当中,以提升整体系统的可靠性和效率。

TC7WH157FU(TE12L)参数

参数
电路数量 1
最小工作供电电压 2V
供电类型 单相
传播延迟时间 13.2ns@ 3.3V,8.4ns@ 5V
高电平输出电流 8mA
低电平输出电流 8mA
输入数量 2
输出数量 1
最大工作供电电压 5.5V
长*宽*高 2.9mm*2.8mm*1.1mm
通用封装 SSOP-8
安装方式 贴片安装
应用等级 工业级
零件状态 停产

TC7WH157FU(TE12L)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TC7WH157FU(TE12L)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 模拟开关/多路复用器 TOSHIBA TC7WH157FU(TE12L) TC7WH157FU(TE12L)数据手册

TC7WH157FU(TE12L)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8395 ¥ 7.0938
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
