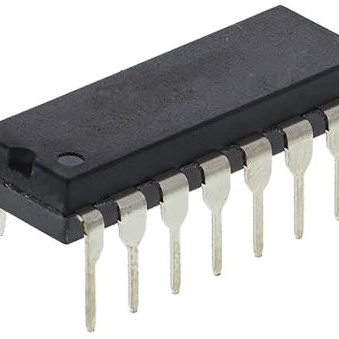

TC4053BP(N,F)

厂牌: TOSHIBA
产品描述: 240ns@ 10V,550ns@ 5V,160ns@ 15V,160ns@ ±7.5V,240ns@ ±5V 单相,双相 3 6 3V 18V DIP 通孔安装 6.4mm(宽度)*3.5mm(高度)
供应商型号: J-TOSH-0034898
供应商: Chip1stop
标准整包数: 1
TOSHIBA 模拟开关/多路复用器 TC4053BP(N,F)

TC4053BP(N,F)概述

    # TC4051, TC4052, TC4053BP/BF/BFT 数据手册解析

    产品简介


    基本介绍
    TC4051, TC4052 和 TC4053 是东芝公司生产的CMOS数字集成电路产品。这些产品集成了模拟信号和数字信号的选择与混合功能,广泛应用于各种电路设计中。具体产品类型如下:
    - TC4051B: 单通道8路复用器/解复用器
    - TC4052B: 双通道4路差分复用器/解复用器
    - TC4053B: 三通道2路复用器/解复用器

    技术参数


    规格参数
    | 特性 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | DC电源电压 | VDD-VSS | -0.5 | - | 20 | V |
    | 控制输入电压 | VIN | VSS - 0.5 | - | VDD + 0.5 | V |
    | 输入输出电压 | VI/VO | VEE - 0.5 | - | VDD + 0.5 | V |
    | 输出电阻 | RON | - | - | 160 | Ω |
    工作条件
    - 电源电压范围: 3V 到 18V
    - 控制输入电压范围: VSS 至 VDD
    - 工作温度范围: -40°C 至 85°C
    - 存储温度范围: -65°C 至 150°C

    产品特点和优势


    独特功能
    - 低导通电阻: 每个开关的导通电阻较低,适合连接到具有低输入阻抗的电路。
    - 高电气隔离: 在开关断开时,两个端口间的阻抗高达10^9Ω,提供良好的电气隔离。
    - 多功能复用器: 支持多种配置,可以灵活应用于不同的电路需求。
    优势
    - 灵活性: 高度可编程,适用于不同的模拟和数字信号选择场景。
    - 可靠性: 设计坚固,适用于广泛的工业和消费电子产品。
    - 紧凑封装: 采用DIP、SOP和TSSOP等多种封装形式,便于集成到不同尺寸的电路板上。

    应用案例和使用建议


    实际应用场景
    - 数据采集系统: 用于从多个传感器采集数据并进行处理。
    - 通信系统: 用于模拟信号的路由选择。
    - 测试仪器: 用于切换多路信号,提高测试效率。
    使用建议
    - 确保正确布线: 根据实际需求选择合适的控制输入配置。
    - 避免过载: 确保工作电压在规定的范围内,以防止过载损坏。
    - 散热管理: 在高负载环境下,适当增加散热措施以保持性能稳定。

    兼容性和支持


    - 兼容性: 与常见的电路设计和标准接口兼容,易于集成。
    - 支持服务: 东芝提供了详细的技术文档和用户指南,为客户提供全面的技术支持。

    常见问题与解决方案


    问题1: 开关导通电阻过高
    解决方法:
    - 检查控制输入电压是否在有效范围内,确保供电电压稳定。
    问题2: 温度过高导致性能下降
    解决方法:
    - 在高温环境下使用时,增加外部散热措施如风扇或散热片。

    总结和推荐


    综合评估
    - 优点: 导通电阻低、电气隔离性好、应用广泛、支持多种封装形式。
    - 缺点: 在极端条件下需注意散热和防护措施。
    推荐使用
    TC4051, TC4052 和 TC4053是高性能的模拟信号选择和混合组件,特别适合于需要精确控制信号路径的应用场景。鉴于其高度的灵活性和可靠性,强烈推荐在现代电路设计中使用这些产品。

TC4053BP(N,F)参数

参数
最小工作供电电压 3V
最大工作供电电压 18V
电路数量 -
输出数量 3
供电类型 单相,双相
高电平输出电流 -
传播延迟时间 240ns@ 10V,550ns@ 5V,160ns@ 15V,160ns@ ±7.5V,240ns@ ±5V
低电平输出电流 -
输入数量 6
长*宽*高 6.4mm(宽度)*3.5mm(高度)
通用封装 DIP
安装方式 通孔安装

TC4053BP(N,F)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

TC4053BP(N,F)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 模拟开关/多路复用器 TOSHIBA TC4053BP(N,F) TC4053BP(N,F)数据手册

TC4053BP(N,F)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.5807 ¥ 4.9065
10+ $ 0.4914 ¥ 4.1523
库存: 10
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 24.53
直接购买
加入购物车
