XC6192BANNER-G

产品分类: 其他驱动器
产品描述: 高端 USP-8B06 贴片安装,黏合安装
供应商型号: 3535049RL
供应商: element14
标准整包数: 1
TOREX SEMICONDUCTOR 其他驱动器 XC6192BANNER-G

XC6192BANNER-G概述

    XC6192 系列:高性能电源管理开关

    1. 产品简介


    XC6192系列是专为电池供电设备设计的推按式负载开关。通过内置高边开关和推按信号,该系列开关能够有效地控制输出电压的开启与关闭,广泛应用于可穿戴设备、无线耳机、便携式电子产品等领域。此外,它还具有输出电容充电电流限制功能和短路保护功能,确保智能开关操作的安全与稳定。

    2. 技术参数


    - 输入电压范围: 2.5V ~ 6.0V
    - 待机电流: 0.01μA (典型值)
    - 静态电流: 0.45μA (典型值)
    - 最大输出电流: 400mA (VIN=2.5V, Ta=25℃)
    - 开启延迟时间: 0.5s, 1.0s, 3.0s 或 5s
    - 关断方式:
    - A型: 通过向SHDN脚输入"H"电压关断
    - B型: 仅能通过SHDN脚关断
    - 关断延迟时间: 3s, 5s, 10s 或 15s

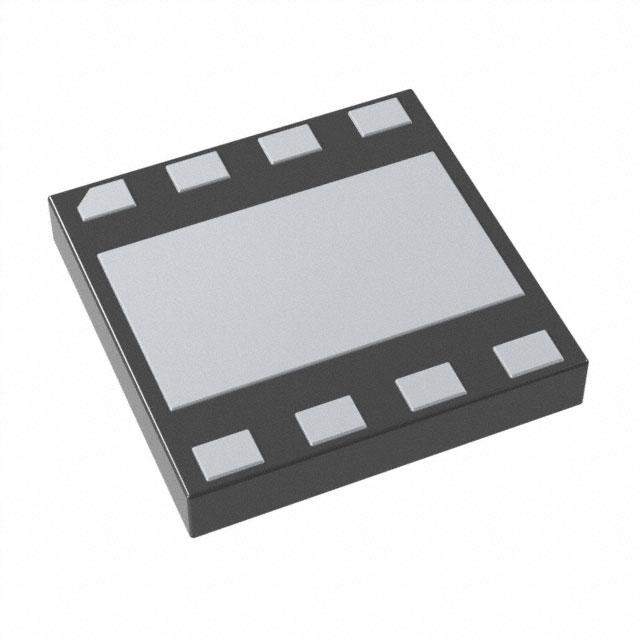

    - 封装: USP-8B06
    - 工作温度范围: -40℃ ~ 85℃

    3. 产品特点和优势


    XC6192系列的主要优势在于其高度集成的多功能性。例如,其内置的短路保护功能可以避免过流对设备造成损害,而输出电容充电电流限制功能则确保了启动时不会出现过大的电流冲击,从而延长电池寿命并减少设备故障率。此外,其低至10nA的关断泄漏电流使得设备即使长时间不使用也能保持低功耗状态,显著提升了设备的货架寿命。

    4. 应用案例和使用建议


    XC6192系列广泛应用于需要高可靠性的便携设备中。例如,在可穿戴设备的应用中,该系列开关能够在极低功耗状态下实现高效、稳定的电源管理。使用时,建议根据具体应用的需求选择合适的开启和关断延迟时间,以实现最佳性能。同时,对于可能产生过流的应用场合,应确保启动时的负载电流小于最大限制,以避免损坏设备。

    5. 兼容性和支持


    XC6192系列与大多数标准的微控制器(MCU)和其他外部元件兼容。制造商提供了详尽的技术文档和支持,包括使用指南、应用电路示例及常见问题解答,方便用户进行快速上手和故障排除。

    6. 常见问题与解决方案


    - 问题: 开机时输出电流不足
    - 解决方法: 检查启动时的负载电流是否超过设定的最大值。如果超出,则适当减小负载或增加输出电容值,以适应开关的工作范围。
    - 问题: 设备在运行过程中出现短暂掉电现象
    - 解决方法: 检查电源输入是否稳定,确认是否有负载瞬态变化导致的电流冲击。可以通过调整输出电容值来缓解此类问题。

    7. 总结和推荐


    综上所述,XC6192系列凭借其优异的性能和广泛的适用性,在电池供电设备中表现出色。无论是对于追求高可靠性的可穿戴设备还是要求低功耗的便携式电子产品,XC6192系列都是一个理想的选择。推荐在需要高效、可靠电源管理的应用中采用该系列开关,以确保系统的长期稳定运行。

XC6192BANNER-G参数

参数
拓扑 高端
驱动数量 -
通用封装 USP-8B06
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XC6192BANNER-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC6192BANNER-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 其他驱动器 TOREX SEMICONDUCTOR XC6192BANNER-G XC6192BANNER-G数据手册

XC6192BANNER-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.7018
10+ ¥ 4.5594
100+ ¥ 3.5
500+ ¥ 2.97
1000+ ¥ 2.39
2500+ ¥ 2.16
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5.7
直接购买
加入购物车
