AOZ1336DI

产品分类: 其他驱动器
产品描述: 高端 DFN-8 贴片安装
供应商型号: UA-AOZ1336DI
供应商: 海外现货
标准整包数: 3000
ALPHA & OMEGA SEMICONDUCTOR 其他驱动器 AOZ1336DI

AOZ1336DI概述

    AOZ1336DI 单通道智能负载开关技术手册

    产品简介


    AOZ1336DI 是一款单通道智能负载开关,采用小封装设计,在27mΩ(典型值)的导通电阻下支持高达5.5V的输入电压操作。该器件集成了一个n沟道MOSFET,适用于高达4A的电流通道,并且需要2.5V至5V的偏置供电。负载开关通过低电压控制信号(ON引脚)独立控制。
    该产品适用于便携式电脑、超极本、平板电脑、机顶盒、LCD电视、电信/网络/数据中心设备、固态硬盘(SSD)以及消费电子产品等领域。

    技术参数


    - 输入电压范围:0.8V至5.5V
    - 持续电流:4A
    - 导通电阻(RDS(ON)):27mΩ(2.5V至5V偏置电压时)
    - 待机电流:50µA
    - 偏置电压:2.5V至5V
    - 集成快速输出放电电阻:220Ω
    - 工作温度范围:-40°C至+85°C

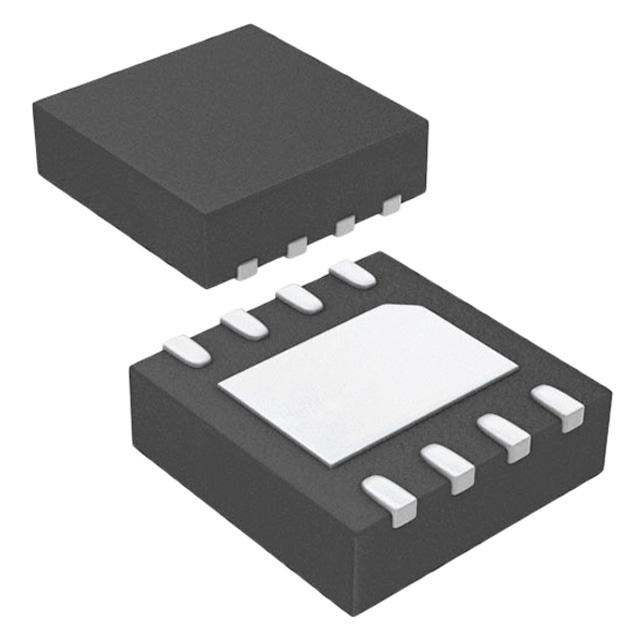

    - 封装:2mm x 2mm DFN-8L(带底部热垫)

    产品特点和优势


    - 宽输入电压范围:支持0.8V至5.5V,适用性强。
    - 低导通电阻:27mΩ的低导通电阻,降低能耗。
    - 快速输出放电:集成220Ω内部负载电阻,实现快速输出放电。
    - 高可靠性:内置热关断功能,防止过温损坏。
    - 紧凑封装:采用小型封装(2mm x 2mm DFN-8L),节省空间。

    应用案例和使用建议


    典型应用案例:
    - 便携式电脑:在电池管理系统中,作为负载开关控制电源输出,以保护电池免受过度放电和充电。
    - 平板电脑:在多路复用器电路中,使用AOZ1336DI来控制不同模块的电源供应。
    使用建议:
    - 外部电容选择:根据需要调整输出上升时间,可以使用外部电容器连接到CT引脚进行控制。
    - 热管理:确保散热良好,特别是在高负载情况下。可以通过增加散热片或者优化PCB布局来增强散热效果。

    兼容性和支持


    - 兼容性:支持TTL和CMOS逻辑输入,具有良好的兼容性。
    - 技术支持:提供完整的文档和支持服务,包括详细的电路图和布局指南,以便于开发人员进行设计和调试。

    常见问题与解决方案


    1. 问题:待机电流过高
    - 解决方法:检查是否有短路或泄漏路径,确保所有接地连接正确无误。

    2. 问题:过热导致自动关断
    - 解决方法:改善散热条件,如增加散热片或改进PCB布局,以降低器件的工作温度。
    3. 问题:输出电压不稳定
    - 解决方法:检查输入电容器是否正确放置并选择合适的电容值,确保能够承受负载瞬变。

    总结和推荐


    AOZ1336DI是一款高性能的单通道智能负载开关,以其宽泛的输入电压范围、低导通电阻和紧凑的封装成为众多应用的理想选择。其内置的快速输出放电电阻和热关断功能,提供了更高的可靠性和安全性。对于便携式设备和高密度电路板设计而言,AOZ1336DI不仅提供了优异的性能,还能显著减少布线复杂度和节省空间。强烈推荐在便携式电脑、平板电脑和其他消费电子设备中使用。
    以上是基于AOZ1336DI技术手册的内容编写的全面概述。希望对您有所帮助。

AOZ1336DI参数

参数
拓扑 高端
驱动数量 -
通用封装 DFN-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AOZ1336DI厂商介绍

Alpha & Omega Semiconductor(简称AOS)是一家全球领先的功率半导体公司,专注于开发和制造高性能的电源管理解决方案。AOS的产品广泛应用于各种市场,包括工业、消费电子、计算机和通信设备。

AOS的主营产品分类包括:
1. 功率MOSFETs:用于控制电源开关和调节电压。
2. IGBTs(绝缘栅双极晶体管):用于高功率应用,如电动汽车和太阳能逆变器。
3. 电源管理ICs:集成了多个功能,以提高能效和简化设计。
4. 模拟ICs:包括运算放大器、比较器和接口产品。

AOS的产品在以下应用领域中发挥着重要作用:
- 电源转换和分配
- 电机控制
- 电池管理
- 照明
- 消费电子

Alpha & Omega Semiconductor的优势在于:
- 高性能产品:提供高效率、低功耗和高可靠性的解决方案。
- 广泛的产品线:满足不同市场和应用的需求。
- 技术创新:持续投资研发,推动行业技术进步。
- 客户支持:提供定制化解决方案和技术支持,以满足客户的特定需求。

AOZ1336DI数据手册

厂牌 PDF简要描述 下载
ALPHA & OMEGA SEMICONDUCTOR 其他驱动器 ALPHA & OMEGA SEMICONDUCTOR AOZ1336DI AOZ1336DI数据手册

AOZ1336DI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1338 ¥ 1.1208
9000+ $ 0.1288 ¥ 1.0789
12000+ $ 0.1181 ¥ 0.9899
库存: 24000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 3362.4
