AP2311SN-7

产品分类: 其他驱动器
厂牌: DIODES
产品描述: 高端 UDFN-20206 贴片安装,黏合安装 2mm*2mm*570μm
供应商型号: AP2311SN-7
供应商: 国内现货
标准整包数: 3000

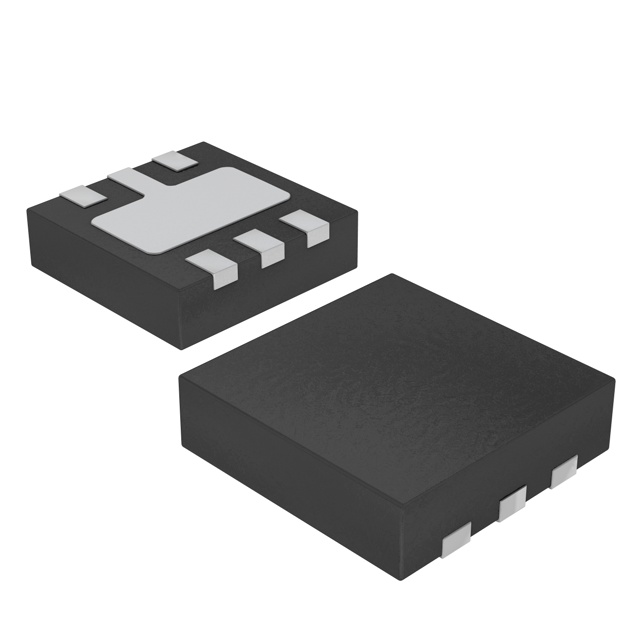

DIODES 其他驱动器 AP2311SN-7

AP2311SN-7概述

    AP2301/AP2311 技术手册概览

    1. 产品简介


    AP2301/AP2311 是由 Diodes Incorporated 设计制造的单通道限流高边电源开关。这些芯片专为通用串行总线(USB)及其他热插拔应用而优化。它们提供完整的保护方案,适用于具有重负载电容和短路风险的应用。每个型号都符合 USB 标准,可通过正负极的使能输入来启用。

    2. 技术参数


    以下是 AP2301/AP2311 的关键技术和电气特性:
    - 输出电流范围: 0 到 2A
    - 输入电压范围: 2.7V 至 5.5V
    - 最大连续负载电流: 2A (AP2301)
    - 典型电流限制: 2.5A (AP2301)
    - 开漏 Flag 输出消抖时间: 7ms
    - 最高结温: +150°C
    - 存储温度范围: -65°C 至 +150°C
    - 封装选项: SO-8, MSOP-8, MSOP-8EP, U-DFN3030-8 (Type E), U-DFN2020-6

    3. 产品特点和优势


    - 快速短路响应时间: 仅需 2 微秒,大大提高了系统整体鲁棒性。
    - 内置软启动功能: 典型上升时间 0.6 毫秒。
    - 过载和热保护: 通过内部 FET 检测过载条件,自动调整输出电压以保护系统。
    - 反向电流阻挡: 防止电流逆流。
    - 低导通电阻: 仅为 70mΩ,支持大电流传输。
    - UL 和 IEC 认证: 符合多项国际安全标准。
    - 无卤素且完全符合 RoHS 规范: 环保设计。

    4. 应用案例和使用建议


    AP2301/AP2311 广泛应用于各类消费电子产品中,如液晶电视和显示器、机顶盒、家庭网关、笔记本电脑、台式机、服务器、电子阅读器、打印机和扩展坞等。在使用时,建议在 IN 和 GND 之间放置一个 0.1μF 至 2.2μF 的陶瓷旁路电容,并根据需要选择合适的外部电解电容,以减少电源瞬变引起的震荡。

    5. 兼容性和支持


    这些芯片在 SO-8、MSOP-8、MSOP-8EP、U-DFN3030-8 (Type E) 和 U-DFN2020-6 封装形式下可用。制造商提供详尽的技术支持和文档,确保用户能够正确安装和调试。

    6. 常见问题与解决方案


    - Q: 如何应对过载情况?
    A: 内置的电流检测 FET 会在检测到过载时立即调节输出电流,将输出钳制在安全水平。

    - Q: 如何处理短路故障?
    A: 在检测到短路故障后,内部电路会自动断开 P-MOS 高侧电源开关,防止损坏,并在冷却后重新接通。

    - Q: 如何处理长时间过载?
    A: 热保护机制会自动关闭电源开关,直到故障排除或输入电源被切断。

    7. 总结和推荐


    AP2301/AP2311 单通道限流高边电源开关在多个关键参数上表现出色,尤其是其快速的短路响应时间和完备的保护功能。该产品非常适合对可靠性要求高的场合,例如消费电子、计算机及服务器领域。因此,我们强烈推荐使用这款芯片,它不仅能提升系统的稳定性,还能简化设计并降低整体成本。

AP2311SN-7参数

参数
拓扑 高端
驱动数量 -
长*宽*高 2mm*2mm*570μm
通用封装 UDFN-20206
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AP2311SN-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

AP2311SN-7数据手册

厂牌 PDF简要描述 下载
DIODES 其他驱动器 DIODES AP2311SN-7 AP2311SN-7数据手册

AP2311SN-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 1.174
5000+ ¥ 1.125
8000+ ¥ 1.0957
12000+ ¥ 1.0761
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:2500
合计: ¥ 2935
