195202-231

产品分类: 其他驱动器
产品描述: 德昌电机 直动式电磁阀, 6.2 V 直流电源, 拉力作用, 最大行程12.7mm
供应商型号: 2024-1069-ND
供应商: Digi-Key
标准整包数: 1

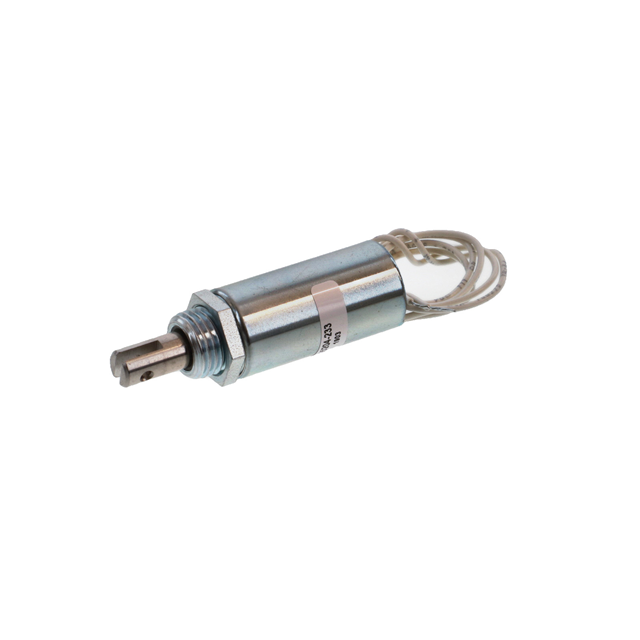

JOHNSON ELECTRIC/香港德昌电机 其他驱动器 195202-231

195202-231概述

    Size 51–STA® Linear Tubular Solenoids 技术手册解析

    产品简介


    Size 51–STA® 系列线性推拉式管状电磁铁是用于自动控制和机械操作的关键组件。该系列适用于需要高可靠性和紧凑设计的应用,例如工业自动化、机械设备、阀门控制等领域。它的基本设计为直径 1/2 英寸(12.7 毫米),长度为 1 英寸(25.4 毫米)。这类电磁铁在通电时产生推力或拉力,使机械部件能够快速响应控制信号,从而实现精确的操作。

    技术参数


    - 最大功耗: 4W 至 40W
    - 电流: 2.4VDC 至 7.6VDC
    - 线圈规格: 可选线径(AWG)27 至 37
    - 最大占空比: 100%
    - 最大连续脉冲时间: 无限大(100% 占空比)、50 秒(50% 占空比)、5 秒(25% 占空比)、2 秒(10% 占空比)
    - 单次脉冲时间: 无限大(100% 占空比)、140 秒(50% 占空比)、30 秒(25% 占空比)、8 秒(10% 占空比)
    - 耐压: 500VRMS
    - 重量: 0.87 盎司(24.7 克)至 0.89 盎司(25.2 克)

    产品特点和优势


    - 高可靠性: 在多种环境下都能稳定工作,适用于严苛的应用场合。
    - 紧凑设计: 尺寸小巧,便于集成到现有系统中。
    - 高效率: 低功耗设计,减少能耗,提高能源利用率。
    - 多样性选择: 可根据具体需求选择不同的线径和电压等级,适应不同应用场景。

    应用案例和使用建议


    - 工业自动化: 用于气动阀控制,通过电磁铁的运动实现阀门的开闭。
    - 机械设备: 在某些特定机械设备中,电磁铁作为执行机构,实现位置控制。
    - 阀门控制: 用于水阀、气阀等控制,通过电磁铁的推动实现阀门的开启和关闭。
    使用建议:
    - 根据实际应用场景选择合适的电压和线径规格。
    - 注意散热问题,尤其是在长时间工作时要保证良好的空气流通。
    - 定期检查连接点,确保接触良好,避免因接触不良导致的问题。

    兼容性和支持


    该系列产品与同类设备和电子元件具有良好的兼容性,易于集成到现有的控制系统中。制造商提供了详细的技术支持和售后保障服务,用户可以通过访问官方网站获得更多信息。

    常见问题与解决方案


    - Q: 电磁铁无法正常工作
    - A: 检查电源连接是否正确,确认供电电压是否符合要求。同时检查是否有其他电气干扰源。

    - Q: 电磁铁过热
    - A: 检查散热情况,确保电磁铁周围有足够的空间通风。降低负载或更换更高额定功率的电磁铁。

    - Q: 电磁铁启动延迟
    - A: 检查电路连接,确保所有接头接触良好。此外,考虑调整驱动电路以改善启动性能。

    总结和推荐


    Size 51–STA® 系列线性推拉式管状电磁铁凭借其高可靠性、高效能和多样化选择,在多个应用领域内表现出色。无论是工业自动化还是机械设备,这款电磁铁都能提供出色的性能和稳定的运行。总体而言,它是一款值得推荐的产品,特别适合需要高性能电磁铁的用户。

195202-231参数

参数
拓扑 -
驱动数量 -
长*宽*高 25.4mm(长度)*13.21mm(高度)
安装方式 支架安装,面板安装
零件状态 在售
包装方式 散装

195202-231厂商介绍

Johnson Electric(德昌电机)是一家全球领先的微电机和驱动子系统供应商,成立于1959年,总部位于香港。公司主要产品包括电机、驱动器、电动执行器、传感器和控制系统等,广泛应用于汽车、工业设备、医疗设备、家用电器等多个领域。

1. 汽车领域:德昌电机为汽车提供各种电机和驱动系统,如电动助力转向系统、电动座椅调节系统、油泵电机等,帮助提高汽车性能和燃油效率。

2. 工业设备:德昌电机为工业设备提供各种电机和控制系统,如伺服电机、步进电机、直流电机等,广泛应用于机器人、自动化生产线、物流设备等。

3. 医疗设备:德昌电机为医疗设备提供各种精密电机和驱动系统,如手术机器人、CT扫描仪、呼吸机等,帮助提高医疗设备的精确度和可靠性。

4. 家用电器:德昌电机为家用电器提供各种电机和控制系统,如空调、洗衣机、冰箱等,帮助提高家电的能效和使用寿命。

德昌电机的优势在于其强大的研发能力和全球布局。公司拥有超过4000名研发人员,每年投入大量资金进行研发,以保持技术领先。同时,公司在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供定制化的解决方案。

195202-231数据手册

厂牌 PDF简要描述 下载
JOHNSON ELECTRIC/香港德昌电机 其他驱动器 JOHNSON ELECTRIC/香港德昌电机 195202-231 195202-231数据手册

195202-231封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.4592 ¥ 210.9931
10+ $ 22.2383 ¥ 184.3001
25+ $ 21.0733 ¥ 174.6451
50+ $ 20.2326 ¥ 167.6775
100+ $ 19.4254 ¥ 160.9883
250+ $ 18.4078 ¥ 152.5542
500+ $ 17.6735 ¥ 146.4689
库存: 402
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 210.99
