首页  >  产品百科  >  AP2101MPG-13

AP2101MPG-13

产品分类: 其他驱动器
厂牌: DIODES
产品描述: 高端 MSOP-8EP 贴片安装,黏合安装 3mm*3mm*860μm
供应商型号: AP2101MPG-13
供应商: 国内现货
标准整包数: 2500

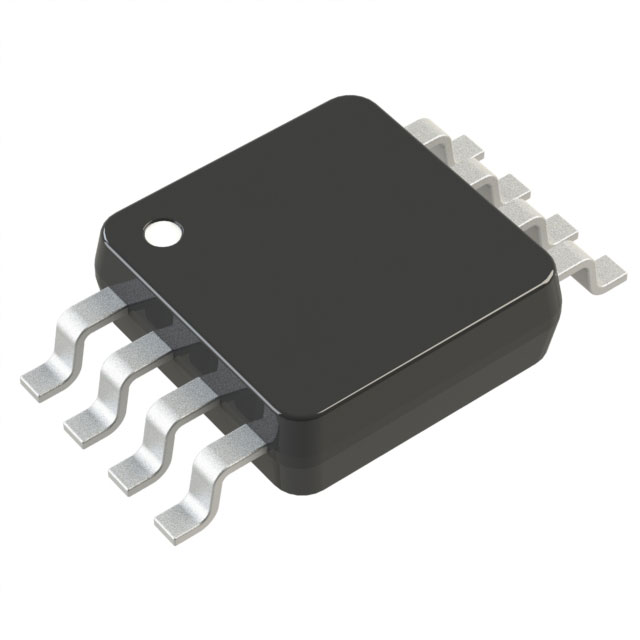

DIODES 其他驱动器 AP2101MPG-13

AP2101MPG-13概述

    AP2101/AP2111: 2A Single Channel Current-Limited Power Switch



    产品简介



    AP2101/AP2111是为通用串行总线(USB)及其他热插拔应用优化设计的集成高侧电源开关。它们符合USB 2.0标准,并提供双向使能输入选项。此系列设备具备电流和热保护、短路保护以及受控上升时间、欠压锁定和自动放电等功能。


    技术参数



    - 输入电压范围:2.7V至5.5V
    - 最大连续负载电流:2.0A
    - 过载电流限制:2.45A(典型值)
    - 短路电流限制:2.5A(典型值)
    - 热关断阈值:140°C
    - 静态关闭电流:最大1μA
    - 热阻抗(θJA):SO-8封装为110°C/W,MSOP-8EP封装为60°C/W
    - 工作温度范围:-35°C至85°C


    产品特点和优势



    AP2101/AP2111具备一系列独特的功能和优势,使其在USB和其他热插拔应用中具有显著的竞争力:
    - 准确的电流限制:可实现2.45A的准确电流限制。
    - 快速瞬态响应:能够在5μs内完成响应。
    - 低导通电阻:导通电阻仅为90mΩ,提高了效率。
    - 反向电流阻塞:有效防止反向电流通过。
    - 出色的热管理:内置热关断和热迟滞电路,确保长期可靠运行。
    - 绿色环保:完全符合RoHS要求,不含卤素和锑。


    应用案例和使用建议



    AP2101/AP2111广泛应用于消费电子、通信和计算等领域。具体应用示例如下:
    - 消费电子:LCD电视和显示器、游戏机。
    - 通信设备:机顶盒、GPS、智能手机。
    - 计算设备:笔记本电脑、台式机、服务器、打印机、扩展坞、集线器。

    使用建议:
    - 在输入端和接地之间添加0.1μF到1μF的X7R或X5R陶瓷旁路电容,以减少电源波动引起的振铃效应。
    - 在输出端添加一个最小值为10μF的铝电解电容,特别是在低温度条件下。
    - 为了提高对瞬时短路事件的抗扰性,可在输出端添加0.01μF到0.1μF的陶瓷电容。


    兼容性和支持



    - 兼容性:该产品适用于多种电子设备和系统,尤其是那些需要USB接口的设备。
    - 厂商支持:提供全面的技术支持和维护服务,以确保客户能够充分利用产品的各项功能。


    常见问题与解决方案



    - 问题:过电流条件下的保护机制如何工作?
    - 解决方案:当检测到过电流条件时,设备会立即限制输出电流并降低输出电压,直至故障消除或达到热关断阈值。

    - 问题:在极低温度(< -30°C)下如何避免短路保护失效?
    - 解决方案:建议使用至少120μF的电解电容,确保其在低温下仍能保持稳定性能。


    总结和推荐



    AP2101/AP2111是一款高度可靠的电源开关,特别适合于USB和热插拔应用。其准确的电流限制、快速的瞬态响应、低导通电阻以及出色的热管理能力使其成为市场上极具竞争力的产品。强烈推荐使用此产品,特别是在需要高性能电源管理的设备中。

    ---

    该产品的综合评估显示,AP2101/AP2111具备诸多优势,如精确的电流限制、快速的瞬态响应和低导通电阻等。因此,我们推荐使用该产品,特别是对于需要高可靠性电源管理的应用。

AP2101MPG-13参数

参数
拓扑 高端
驱动数量 -
长*宽*高 3mm*3mm*860μm
通用封装 MSOP-8EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AP2101MPG-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

AP2101MPG-13数据手册

厂牌 PDF简要描述 下载
DIODES 其他驱动器 DIODES AP2101MPG-13 AP2101MPG-13数据手册

AP2101MPG-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 1.3747
5000+ ¥ 1.3174
8000+ ¥ 1.2831
12000+ ¥ 1.2602
库存: 25000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 3436.75
