BD2051AFJ-E2

产品分类: 其他驱动器
厂牌: ROHM
产品描述: 高端 SOP 贴片安装,黏合安装 4.9mm*3.9mm*1.38mm
供应商型号: UNP-BD2051AFJ-E2
供应商: 海外现货
标准整包数: 1

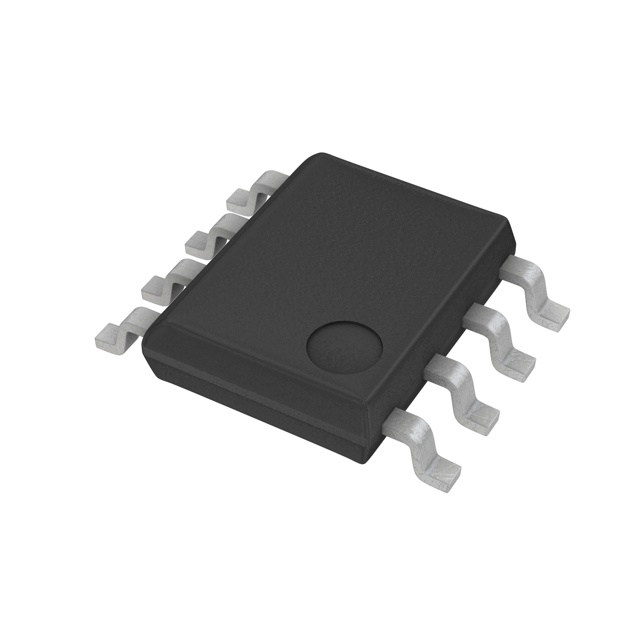

ROHM 其他驱动器 BD2051AFJ-E2

BD2051AFJ-E2概述

    高侧开关集成电路BD2041AFJ 和 BD2051AFJ 技术手册

    1. 产品简介


    BD2041AFJ 和 BD2051AFJ 是单通道高侧开关集成电路(IC),专为通用串行总线(USB)电源供应线路设计,具有过电流保护功能。这两款IC采用低导通电阻N沟道功率MOSFET,具备低功耗、内置过电流保护电路、热关断电路、欠压锁定及软启动电路等功能。两款IC的主要区别在于控制输入逻辑不同:BD2041AFJ 的控制输入逻辑为低电平有效,而BD2051AFJ 的控制输入逻辑为高电平有效。

    2. 技术参数


    | 参数 | BD2041AFJ/BD2051AFJ |

    | 输入电压范围 | 2.7V 到 5.5V |
    | 导通电阻(RON) | 80mΩ(典型值) |
    | 持续输出电流 | 0.5A |
    | 过电流阈值 | 0.7A(最小值),1.6A(最大值) |
    | 备用电流 | 0.01μA(典型值) |
    | 输出上升时间 | 1.2ms(典型值) |
    | 工作温度范围 | -40°C 到 +85°C |

    3. 产品特点和优势


    - 低导通电阻N沟道功率MOSFET:确保高效的电流传输,降低能耗。
    - 软启动电路:减缓上电过程中的电流冲击,保护电路免受损害。
    - 过电流保护:通过限制电流和输出错误标志来防止损坏。
    - 热关断功能:当IC温度过高时自动关闭,避免损坏。
    - 欠压锁定功能:确保只有当输入电压达到一定水平时才允许操作,避免欠压情况。
    - 反向电流保护:在开关关闭状态下防止电流反向流动。

    4. 应用案例和使用建议


    - 应用案例:可用于消费电子、PC及其外设中的USB集线器。
    - 使用建议:
    - 旁路电容连接:为防止电源线电感导致振铃效应影响IC正常运行,建议在IC的IN端和GND端之间连接1μF或更高容量的旁路电容。
    - 设置CL值:根据具体应用需求调整CL值,以满足不同的设计要求。

    5. 兼容性和支持


    - 兼容性:这些IC可与其他电子元器件兼容,但具体兼容性取决于应用的具体要求。
    - 支持:供应商提供相关技术支持和维护服务,确保客户能够充分利用这些IC的功能。

    6. 常见问题与解决方案


    - 问题1:输出电流限制不正常。
    - 解决方法:检查输入电压是否在正常范围内,并确保旁路电容连接正确。
    - 问题2:过电流保护误触发。
    - 解决方法:检查负载是否正常,确认是否有短路或大电流负载接入。
    - 问题3:热关断频繁触发。
    - 解决方法:检查散热措施是否到位,确认是否需要改善散热方案。

    7. 总结和推荐


    总体而言,BD2041AFJ 和 BD2051AFJ 是高性能、可靠且易于集成的高侧开关集成电路,适用于多种应用场景,特别是对于需要过电流保护和热关断功能的USB供电系统。鉴于其广泛的适用性和良好的性能,强烈推荐在相关应用中使用这两种IC。

BD2051AFJ-E2参数

参数
拓扑 高端
驱动数量 -
长*宽*高 4.9mm*3.9mm*1.38mm
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD2051AFJ-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD2051AFJ-E2数据手册

厂牌 PDF简要描述 下载
ROHM 其他驱动器 ROHM BD2051AFJ-E2 BD2051AFJ-E2数据手册

BD2051AFJ-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2472 ¥ 2.0888
1240+ $ 0.222 ¥ 1.8759
库存: 1240
起订量: 48 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.08
直接购买
加入购物车
