BD82028FVJ-GE2

产品分类: 其他驱动器
厂牌: ROHM
产品描述: 高端 SOP 贴片安装,黏合安装
供应商型号: A-BD82028FVJ-GE2
供应商: 云汉优选
标准整包数: 1
ROHM 其他驱动器 BD82028FVJ-GE2

BD82028FVJ-GE2概述

    BD82028FVJ 单通道高侧开关IC技术手册概述

    产品简介


    BD82028FVJ 是一款单通道高侧开关集成电路(IC),采用低导通电阻和低供电电流的N沟道功率MOSFET。它主要用于通用串行总线(USB)的电源线路。该IC集成了过电流检测电路、热关断电路、欠压锁定电路和软启动电路,适用于消费类电子产品、个人电脑(PC)及其外围设备等应用。

    技术参数


    - 输入电压范围:4.5V 至 5.5V
    - 导通电阻:典型值为72mΩ(VIN=5V时)
    - 过电流阈值:1.0A
    - 待机电流:典型值为0.01μA
    - 工作温度范围:-40°C 至 +85°C

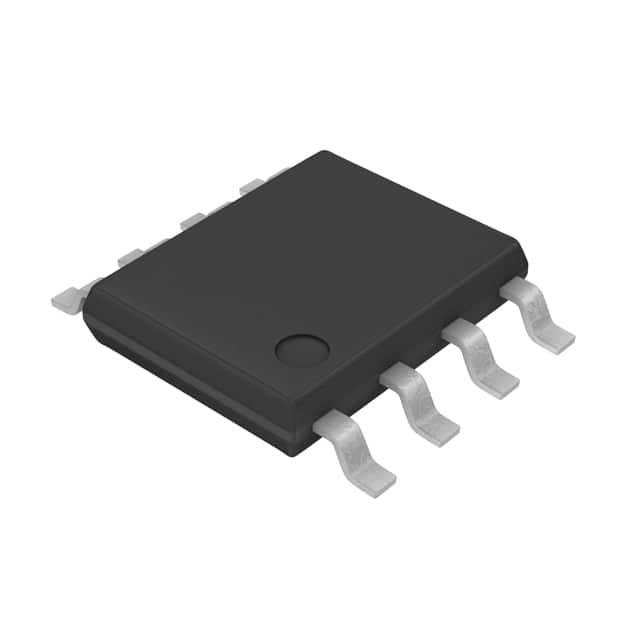

    - 封装尺寸:TSSOP-B8J (3.00mm x 4.90mm x 1.10mm)

    产品特点和优势


    - 过电流保护:额定1.0A
    - 控制输入逻辑:高电平有效
    - 输出放电功能
    - 反向电流保护
    - 热关断
    - 开漏故障标志输出
    - 欠压锁定
    - 过流快速响应
    - 软启动电路
    - 静电保护
    - 符合UL认证

    应用案例和使用建议


    BD82028FVJ 主要应用于USB集线器、个人计算机以及外围设备等领域。为了确保最佳性能,建议在外接电路中增加旁路电容(CIN)以减少电源波动,并使用ESR低的电容来稳定电压。在设置外部组件值时,务必保留足够的裕量,以适应静态和瞬态特性以及IC设计公差。

    兼容性和支持


    BD82028FVJ 与其他标准电子元器件兼容,可用于多种设备和系统。制造商提供了详细的技术文档和支持服务,以确保用户能够充分利用该产品的功能。

    常见问题与解决方案


    - Q1: 为什么在输入电压低于阈值时会出现错误标志?
    - A1: 这是因为欠压锁定(UVLO)电路检测到输入电压低于阈值,会关闭电源开关并输出错误标志。可以通过确保输入电压稳定在额定范围内来解决此问题。

    - Q2: 在什么情况下会触发过电流保护?
    - A2: 当输出电流超过1.0A的阈值时,会触发过电流保护。可以通过优化负载连接来避免这种情况。

    总结和推荐


    BD82028FVJ 以其低导通电阻、过电流保护、热关断等多种安全机制,在电源管理中表现出色。它不仅满足了USB电源线路的需求,还能广泛应用于各类消费电子产品中。鉴于其强大的功能和良好的稳定性,我们强烈推荐使用BD82028FVJ作为高侧开关的应用解决方案。

BD82028FVJ-GE2参数

参数
拓扑 高端
驱动数量 -
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD82028FVJ-GE2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD82028FVJ-GE2数据手册

厂牌 PDF简要描述 下载
ROHM 其他驱动器 ROHM BD82028FVJ-GE2 BD82028FVJ-GE2数据手册

BD82028FVJ-GE2封装设计

查看详情并下载
Symbol
Footprint
3D Model
