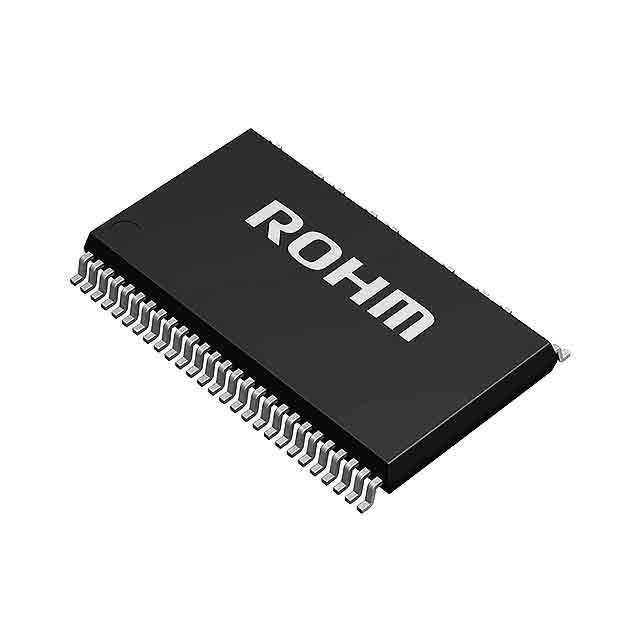

BM6205FS-E2

产品分类: 其他驱动器
厂牌: ROHM
产品描述: 半桥(3) SOP 贴片安装
供应商型号: CSJ-ST40953098
供应商: 海外现货
标准整包数: 1
ROHM 其他驱动器 BM6205FS-E2

BM6205FS-E2概述


    产品简介


    BM6205FS 电机驱动IC 是一款适用于空气净化器、空调风扇电机、水泵、洗碗机和洗衣机等设备的三相无刷风扇电机驱动芯片。这款IC集成了PrestoMOS™ 输出晶体管,搭载120度方波换向控制器和高电压栅极驱动器芯片,封装于小型全塑模封装中。内置过流保护(OCP)、过热保护(TSD)、欠压锁定(UVLO)和高电压自举二极管,为电机驱动系统提供了更优的解决方案,同时缩小了内置电路板尺寸。

    技术参数


    - 输出MOSFET电压: 600V
    - 驱动输出电流(直流): ±2.5A(最大值)
    - 驱动输出电流(脉冲): ±4.0A(最大值)
    - 输出MOSFET直流导通电阻: 1.7Ω(典型值)
    - 占空比控制电压范围: 2.1V至5.4V
    - 工作环境温度: -20°C至+100°C
    - 结温: +150°C
    - 功耗: 3.00W
    - 封装尺寸(长x宽x高): 22.0 mm x 14.1 mm x 2.4 mm (SSOP-A5436)

    产品特点和优势


    - 高可靠性:采用600V PrestoMOS™ MOSFET,耐压能力强;
    - 低功耗设计:内置多种保护机制,确保系统长期稳定运行;
    - 灵活的控制方式:支持PWM控制、方向切换等功能,适用于多种电机驱动场景;
    - 小型化设计:集成高电压栅极驱动器,封装小巧,易于安装和布线。

    应用案例和使用建议


    应用案例:
    1. 空调风扇电机:BM6205FS应用于空调系统中,提供高效的风量控制和稳定的电机驱动。
    2. 水泵控制:在工业和家庭用水系统中,BM6205FS可作为水泵的驱动器,实现精确的速度和流量控制。
    使用建议:
    1. 布局设计: 设计PCB时要确保电源线和地线低阻抗,分隔数字和模拟部分,以减少噪声干扰。
    2. 温度管理: 在高负载或长时间工作条件下,考虑散热片或风扇来提高散热效果,防止芯片过热。
    3. 测试验证: 在使用前进行完整的电气测试,确保所有功能正常且符合预期,特别是在极端条件下的性能表现。

    兼容性和支持


    BM6205FS支持与其他标准电气部件的连接,例如:陶瓷电容器和高精度电阻。公司提供详尽的技术文档和在线技术支持,确保客户在应用过程中遇到任何问题都能及时获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | IC启动时输出不稳定 | 确认外部电容的值及引脚连接正确。检查是否满足绝对最大额定值条件。 |
    | 过热导致故障 | 确保良好的散热设计,如增加散热片或使用强制冷却。 |
    | 欠压锁定保护启动 | 检查供电电压是否在推荐范围内,调整电源电路或更换稳压器。 |

    总结和推荐



    总结

    :
    BM6205FS是一款高性能、高可靠性的三相无刷电机驱动芯片。其出色的性能和多样化的功能使其在各类家用电器和工业应用中表现出色。尤其适合于需要高效、低能耗电机驱动的场合。
    推荐:
    综上所述,我们强烈推荐BM6205FS作为家用电器和工业设备中电机驱动的理想选择。其强大的保护功能和灵活的操作模式使其在各种应用场景中都表现出色,是当前市场上同类产品中的佼佼者。

BM6205FS-E2参数

参数
拓扑 半桥(3)
驱动数量 -
通用封装 SOP
安装方式 贴片安装
零件状态 在售

BM6205FS-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BM6205FS-E2数据手册

厂牌 PDF简要描述 下载
ROHM 其他驱动器 ROHM BM6205FS-E2 BM6205FS-E2数据手册

BM6205FS-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
