首页  >  产品百科  >  XC8101AA01NR-G

XC8101AA01NR-G

产品分类: 其他驱动器
产品描述: 高端 SSOT-24 贴片安装,黏合安装
供应商型号: 893-XC8101AA01NR-GTR-ND
供应商: Digi-Key
标准整包数: 3000

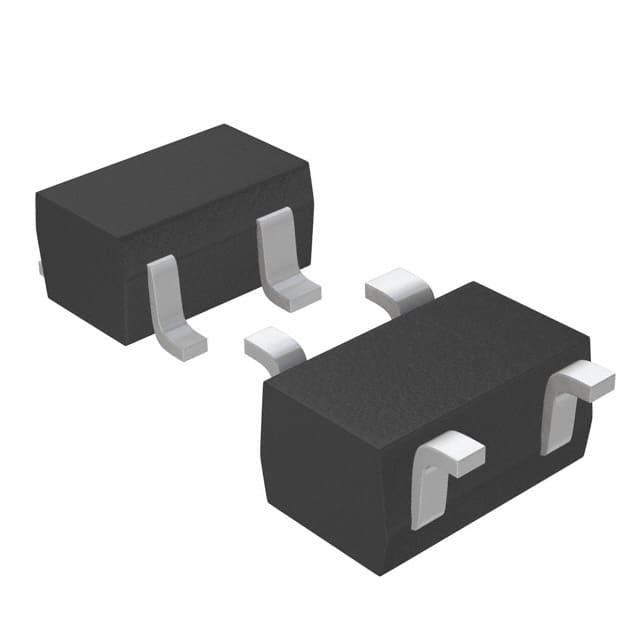

TOREX SEMICONDUCTOR 其他驱动器 XC8101AA01NR-G

XC8101AA01NR-G概述

    XC8101系列高侧负载开关

    产品简介


    XC8101系列是一款低功耗高侧负载开关集成电路(IC),它集成了P通道MOSFET,并提供输出电流保护和ON/OFF控制功能。XC8101适用于电源分配开关,特别适合于连接到降压DC/DC转换器的输出端口来实现按需供电和最大化总功率效率。该系列产品可以延长电池寿命并增加产品的工作时间。XC8101采用超小型封装USP-4,且无需外部电容器,有助于实现小尺寸电源单元设计及节省电路板空间。
    应用领域
    - 智能手机/移动电话
    - 数码相机/摄像机
    - 便携式游戏机

    技术参数


    - 输入电压范围: 1.8V~6.0V
    - 输出电流: 最大200mA
    - 启动电阻:
    - @ VIN=2.9V时:0.75Ω(典型值)
    - @ VIN=1.8V时:1.15Ω(典型值)
    - 功耗:
    - @ VIN=1.8V时:3.0μA(典型值)
    - 待机电流: 0.1μA
    - 短路保护: 短路电流限制为300mA(典型值)
    - 过载保护: 电流限制为300mA(典型值)
    - 耐温范围: -40℃~85℃
    - 封装类型: USP-4, SSOT-24, SOT-25
    - 环保: 符合欧盟RoHS标准,无铅

    产品特点和优势


    XC8101具有以下显著特点和优势:
    - 低启动电阻:在不同电压条件下表现出较低的启动电阻,确保了高效的电流传输。
    - 高集成度:内置P通道MOSFET,简化了外部电路设计。
    - 低功耗:待机电流极低,适合对功耗敏感的应用。
    - 保护功能:具备电流限制和短路保护功能,增强了系统的稳定性和可靠性。
    - 兼容性:提供多种封装选项,便于适应不同的应用需求。
    - 小巧封装:USP-4封装的小巧尺寸适合紧凑型设计。

    应用案例和使用建议


    XC8101广泛应用于智能手机、数码相机和便携式游戏机等设备中。以下是几个典型的使用场景:
    - 智能手机:通过XC8101可以有效管理和控制电池电量,延长续航时间。
    - 数码相机:利用XC8101的高侧负载开关特性,可以在需要时高效地向外部设备供电。
    - 便携式游戏机:XC8101的小尺寸和低功耗特性使其非常适合用于便携式设备。
    使用建议:
    - 在设计时,建议合理安排输入电容器,以降低开机时的电压振铃现象。
    - 配置合适的电容值,可以进一步提升输出电压的稳定性。

    兼容性和支持


    XC8101与常见的电源管理系统兼容,并提供详细的使用指南和技术支持文档。供应商提供了多种封装选择,以满足不同应用的需求。此外,供应商还提供了详细的设计指南和故障排除文档,帮助客户更有效地使用XC8101。

    常见问题与解决方案


    1. Q: 输入电压超过规格范围会怎样?
    - A: 过高的输入电压可能导致IC损坏。请确保输入电压在1.8V~6.0V范围内。

    2. Q: 如何防止输入电压反向?
    - A: 不要将VOUT电压高于VIN电压,否则可能导致反向电流损坏IC。建议在外围电路中加入二极管进行保护。

    3. Q: 什么情况下会触发短路保护?
    - A: 当输出电流达到300mA(典型值)时,内部的常量电流限制器会启动,随后折叠电流电路启动短路保护机制。

    总结和推荐


    XC8101系列高侧负载开关集成电路以其高效能、低功耗和强大的保护功能在众多应用领域中表现出色。对于追求高效率、低功耗的电子产品设计来说,XC8101是一个理想的选择。该产品在智能手机、数码相机和便携式游戏机等领域的应用广泛,是目前市场上极具竞争力的产品之一。
    综上所述,强烈推荐XC8101系列作为电源管理解决方案的首选。

XC8101AA01NR-G参数

参数
拓扑 高端
驱动数量 -
通用封装 SSOT-24
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XC8101AA01NR-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XC8101AA01NR-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 其他驱动器 TOREX SEMICONDUCTOR XC8101AA01NR-G XC8101AA01NR-G数据手册

XC8101AA01NR-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.222 ¥ 1.8582
6000+ $ 0.2033 ¥ 1.7013
9000+ $ 0.1938 ¥ 1.6216
15000+ $ 0.1831 ¥ 1.5323
21000+ $ 0.1768 ¥ 1.4795
30000+ $ 0.1755 ¥ 1.4687
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 5574.6
