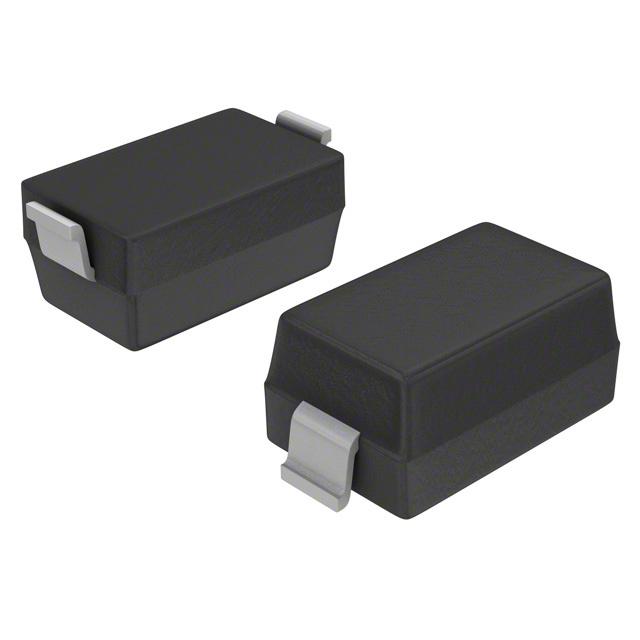

XBS104V14R-G

产品分类: 整流二极管/整流桥
产品描述: 40V 20A 41ns 2mA 1A 独立式 SOD-123A 贴片安装 2.7mm*1.6mm*1.25mm
供应商型号: 3534766
供应商: 海外现货
标准整包数: 5
TOREX SEMICONDUCTOR 整流二极管/整流桥 XBS104V14R-G

XBS104V14R-G概述

    XBS104V14R-G Schottky Barrier Diode 技术手册解析

    1. 产品简介


    XBS104V14R-G 是一款肖特基势垒二极管,专为电流高达 1A 的应用而设计,反向电压可承受高达 40V。这种二极管适用于多种电路,如整流、电池反接保护等领域。其独特的设计使得它在各种电子设备中得到广泛应用,尤其是在需要高效整流和保护电路不受损害的应用场合。

    2. 技术参数


    - 封装信息:SOD-123A(无卤素、无锑),RoHS 合规,铅(Pb)自由。
    - 绝对最大额定值:
    - 重复峰值反向电压 (VRM): 40V
    - 反向电压 (VR): 40V
    - 平均正向电流 (IF(AV)): 1A
    - 非连续正向浪涌电流 (IFSM): 20A
    - 结温 (Tj): 125℃
    - 存储温度范围 (Tstg): -55~+150℃
    - 典型电气特性:
    - 正向电压 (VF):在 IF=1A 时,典型值为 0.365V
    - 反向电流 (IR):在 VR=40V 时,典型值为 0.25mA 至 2mA
    - 互端电容 (Ct):在 VR=1V、f=1MHz 时,典型值为 150pF
    - 反向恢复时间 (trr):在 IF=IR=10mA、irr=1mA 时,典型值为 41ns

    3. 产品特点和优势


    XBS104V14R-G 的主要优势在于其高效率、低功耗和出色的热稳定性。肖特基二极管的特点是正向压降低,从而减少了功率损耗,提高系统的整体效率。此外,无卤素、无锑的设计使其环保,符合 RoHS 标准,能够满足全球范围内的环保要求。

    4. 应用案例和使用建议


    - 整流:由于其低正向压降和高效率,非常适合用于整流电路,可以显著降低电路的能耗。
    - 电池反接保护:在某些应用中,当电池反接时,这种二极管可以提供有效的保护,防止损坏其他电路元件。

    使用建议:
    - 在高负载条件下使用时,需要考虑降额使用以确保可靠性。
    - 设计时需注意热管理,避免过热导致的可靠性降低。

    5. 兼容性和支持


    XBS104V14R-G 采用 SOD-123A 封装,易于集成到现有电路中。厂商提供了详尽的技术支持文档和客户服务,帮助用户解决问题并确保最佳性能。

    6. 常见问题与解决方案


    - 问题1:长时间工作在高温环境下,性能下降。
    - 解决方案:应采取适当的降额措施,并实施良好的热管理策略。
    - 问题2:出现逆向电流。
    - 解决方案:检查电路连接是否正确,并确保二极管正向偏置。

    7. 总结和推荐


    综上所述,XBS104V14R-G 肖特基势垒二极管具有高效、低功耗、绿色环保等优势,在多种应用场景中表现出色。特别是其在整流和电池保护方面的优异表现,使其成为众多电子设备的理想选择。推荐使用此产品,尤其在对效率和可靠性要求较高的应用场合。

XBS104V14R-G参数

参数
配置 独立式
If - 正向电流 1A
Ir - 反向电流 2mA
Vr-反向电压 40V
反向恢复时间 41ns
正向浪涌电流 20A
长*宽*高 2.7mm*1.6mm*1.25mm
通用封装 SOD-123A
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XBS104V14R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XBS104V14R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 整流二极管/整流桥 TOREX SEMICONDUCTOR XBS104V14R-G XBS104V14R-G数据手册

XBS104V14R-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.7869
10+ ¥ 1.4078
100+ ¥ 1.2995
500+ ¥ 1.2129
1000+ ¥ 1.1912
5000+ ¥ 1.1912
库存: 13575
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 14.07
