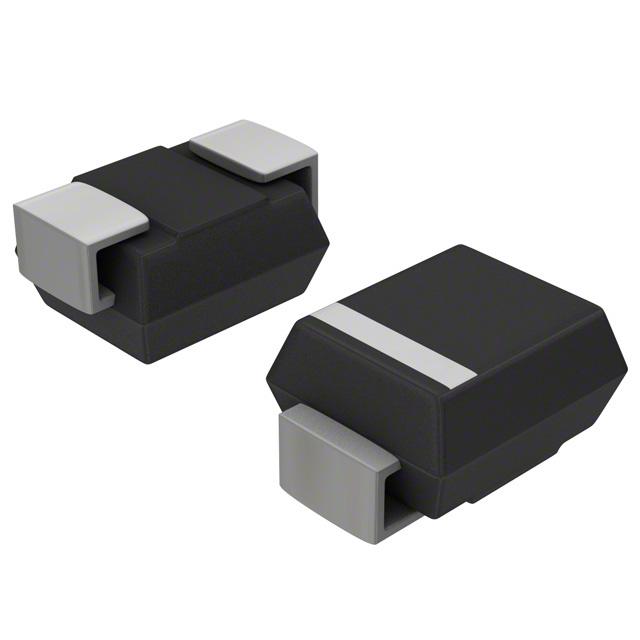

XBS304S19R-G

产品分类: 整流二极管/整流桥
产品描述: 40V 82ns 300μA 3A SMA(DO-214AC) 贴片安装
供应商型号: 3534768
供应商: 海外现货
标准整包数: 1
TOREX SEMICONDUCTOR 整流二极管/整流桥 XBS304S19R-G

XBS304S19R-G概述

    XBS304S19R-G Schottky Barrier Diode 技术手册解析

    1. 产品简介


    产品类型:
    XBS304S19R-G 是一款肖特基势垒二极管,属于整流二极管的一种。
    主要功能:
    - 低正向电压降(典型值 0.465V)
    - 高重复峰值反向电压(40V)
    - 大额定平均正向电流(3A)
    应用领域:
    - 整流
    - 反接保护(如电池反接保护)

    2. 技术参数


    基本规格:
    - 封装类型:SMA-XG
    - 封装数量:2,000/Reel
    - 绝对最大额定值:
    - 反复峰值反向电压:VRM = 40V
    - 反向电压:VR = 40V
    - 平均正向电流:IF(AVE) = 3A
    - 非连续正向浪涌电流:IFSM = 60A
    - 结温:Tj = 125°C
    - 存储温度范围:Tstg = -55°C~+150°C
    电气特性:
    - 正向电压 VF(典型值):0.465V @ IF = 3A
    - 反向电流 IR1(典型值):5μA @ VR = 20V
    - 反向电流 IR2(典型值):15μA @ VR = 40V
    - 结电容 Ct(典型值):180pF @ VR = 1V, f = 1MHz
    - 反向恢复时间 trr(典型值):82ns @ IF = IR = 10mA, irr = 1mA

    3. 产品特点和优势


    独特功能和优势:
    - 低正向电压降:显著降低功耗,提高系统效率。
    - 高重复峰值反向电压:提供更高的可靠性和稳定性。
    - 大额定平均正向电流:适用于高功率应用。
    - 兼容欧盟RoHS标准:无卤素、无锑,环保友好。
    - 优越的热稳定性:工作温度范围广(-55°C~+150°C),适合恶劣环境。

    4. 应用案例和使用建议


    应用场景:
    - 整流电路:利用其低正向电压降特性进行高效整流。
    - 反接保护电路:在电池供电系统中保护设备免受反接损坏。
    使用建议:
    - 设计时需考虑长期高温、高压和高电流条件下可能的可靠性下降,应采取适当的降额设计。
    - 使用Torex产品时,应结合防失效设计和老化保护处理。

    5. 兼容性和支持


    兼容性:
    - 该肖特基二极管具有良好的电气特性,可与多种电路和设备兼容。
    支持信息:
    - Torex Semiconductor Ltd. 提供详尽的技术支持和维护服务,用户可通过官方渠道获取更多信息。

    6. 常见问题与解决方案


    常见问题:
    - 正向电压过高
    - 反向电流过大
    解决方案:
    - 确保电路在规定的温度范围内运行。
    - 检查并调整负载条件,避免过高的电压和电流冲击。

    7. 总结和推荐


    综合评估:
    - 主要优点:
    - 低正向电压降,提升能效。
    - 高反向电压和电流耐受能力,适应各种严苛环境。
    - 符合RoHS标准,环保可靠。
    推荐使用:
    - XBS304S19R-G 肖特基二极管是一款高性能的整流二极管,适用于各类高要求的整流和反接保护场合。强烈推荐在需要高效能和高稳定性的应用中使用。

XBS304S19R-G参数

参数
反向恢复时间 82ns
正向浪涌电流 -
配置 -
If - 正向电流 3A
Ir - 反向电流 300μA
Vr-反向电压 40V
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XBS304S19R-G厂商介绍

TOREX Semiconductor(特瑞仕半导体)是一家全球知名的半导体制造商,专注于电源管理IC的研发和生产。公司总部位于日本,拥有强大的研发团队和先进的制造技术。

TOREX Semiconductor的主营产品主要分为以下几类:
1. 电源管理IC:包括DC-DC转换器、LDO(低压差线性稳压器)、充电管理IC等,广泛应用于移动设备、工业控制、汽车电子等领域。
2. 模拟开关:用于信号切换和分配,适用于通信、医疗设备、消费电子等领域。
3. 电机驱动IC:用于控制电机的启动、停止和速度调节,广泛应用于工业自动化、家用电器等领域。

TOREX Semiconductor的优势在于:
1. 高性能:产品具有低功耗、高效率、高稳定性等特点,满足严苛的应用需求。
2. 丰富的产品线:提供多种类型的电源管理IC和模拟开关,满足不同客户的需求。
3. 快速响应:拥有专业的技术支持团队,能够快速响应客户的需求和问题。
4. 严格的质量控制:从设计、生产到测试,每个环节都严格把关,确保产品的可靠性和一致性。

XBS304S19R-G数据手册

厂牌 PDF简要描述 下载
TOREX SEMICONDUCTOR 整流二极管/整流桥 TOREX SEMICONDUCTOR XBS304S19R-G XBS304S19R-G数据手册

XBS304S19R-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.7437
10+ ¥ 2.8362
100+ ¥ 2.5412
500+ ¥ 2.5412
1000+ ¥ 2.4504
5000+ ¥ 2.4504
库存: 5417
起订量: 18 增量: 0
交货地:
最小起订量为:10
合计: ¥ 28.36
