22L006

产品分类: 端子 - 电线接头端子
厂牌: THOMAS & BETTS
产品描述:
供应商型号: 22L006
供应商: Master
标准整包数: 25
THOMAS & BETTS 端子 - 电线接头端子 22L006

22L006概述

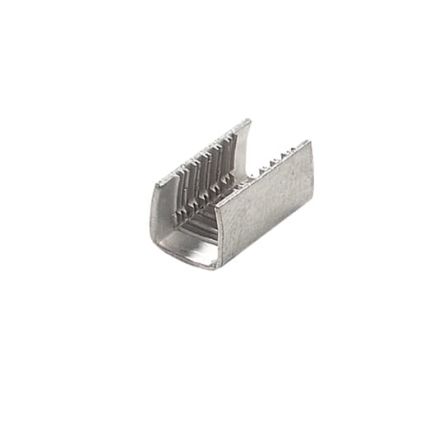

    高性能绝缘穿刺磁线连接器——Dragon Tooth® 磁线连接器

    产品简介


    产品类型: 高性能绝缘穿刺磁线连接器
    主要功能: 用于快速、便捷地进行磁线的接合、分接及终端连接
    应用领域: 广泛应用于电机和变压器制造行业,特别适用于处理高温度、耐用性强的磁线绝缘层。

    技术参数


    - 适用导体范围: 铜导体从32 AWG到460,000 CMA,铝导体从20 AWG到460,000 CMA
    - 安装时间: 可在数秒内完成安装
    - 培训要求: 安装几乎不需要特殊技能
    - 材质: 黄铜合金,锡镀层
    - 结构特点: 牙齿状内表面可穿透绝缘层和氧化层
    - 接头类型: 支持铜对铜、铝对铜、铝对铝的连接
    - 固定孔径: 适合6号至1/2"的螺钉
    - 电线尺寸: 支持从24 AWG到12 AWG的多组合电线,也可与裸线连接
    - 导体范围: 大型连接器适合从50,000到460,000 CMA的圆形微米范围
    - 安装工具: 配套专用工具,实现完整连接

    产品特点和优势


    - 高效快速安装: 连接器及其配套工具可在数秒内完成安装,无需额外焊接或剥离操作。
    - 低电阻连接: 通过高压力和牙齿滑动实现低电阻、持久接触。
    - 多用途设计: 开放式设计使其中途分接成为可能。
    - 通用兼容性: 适用于多种导体材料和尺寸。
    - 简单易用: 无需复杂培训,几乎任何操作者均可轻松安装。

    应用案例和使用建议


    - 典型应用场景: 平行连接、分接、终端连接。
    - 使用建议: 在安装前确保电线绝缘层完好无损,选择合适的工具并遵循正确的安装步骤,以保证最佳连接效果。对于大电流需求的应用,建议咨询专业技术人员以确定最合适的连接器尺寸。

    兼容性和支持


    - 兼容性: 与标准铜和铝磁线绝缘层完全兼容。
    - 技术支持: Thomas & Betts 提供全面的技术支持服务,可通过热线电话获得帮助。客户亦可根据需要测试其他电线尺寸和组合的适用性。

    常见问题与解决方案


    - Q: 安装过程中遇到困难,例如工具无法完全压缩连接器?
    A: 检查安装工具是否正确匹配并调整为适当的压力设置,确保达到最小9800 psi的压力。
    - Q: 如何选择合适的连接器型号?
    A: 首先计算所有需安装导体的总圆密面积(CMA),然后参照图表选择对应型号。如需特殊尺寸或材料,联系技术服务中心获取进一步指导。

    总结和推荐


    Dragon Tooth® 磁线连接器是一款革命性的高性能连接解决方案,适用于电机和变压器制造领域。它具备高效、快速、便捷的安装特性,解决了传统焊接方法所面临的一系列难题。考虑到其独特的设计和广泛的适用性,强烈推荐给需要可靠磁线连接的客户。无论是专业制造商还是普通用户,都能从中受益。

22L006厂商介绍

Thomas & Betts(T&B)是一家全球领先的电气组件和系统制造商,成立于1898年,总部位于美国田纳西州。公司专注于为建筑、工业、能源和数据通信市场提供创新的解决方案。

T&B的主要产品分为以下几类:
1. 电气连接:包括电缆管理、接线装置和电气保护等。
2. 能源解决方案:提供配电和控制设备,如断路器、熔断器和过载保护器。
3. 数据通信:涵盖网络基础设施和数据中心解决方案,如电缆、配线架和机架系统。
4. 工业解决方案:包括自动化和过程控制组件,如传感器、执行器和控制器。

T&B的产品广泛应用于商业建筑、数据中心、工业设施和公共基础设施等领域,如医院、学校、工厂和交通系统。

T&B的优势在于其创新能力、产品质量和全球服务网络。公司不断研发新技术,以满足不断变化的市场需求。其产品以高质量和可靠性著称,有助于提高客户的运营效率和安全性。此外,T&B在全球拥有广泛的销售和服务网络,能够快速响应客户需求,提供定制化的解决方案。

22L006数据手册

厂牌 PDF简要描述 下载
THOMAS & BETTS 端子 - 电线接头端子 THOMAS & BETTS 22L006 22L006数据手册

22L006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.2374 ¥ 10.4808
50+ $ 1.1554 ¥ 9.6067
100+ $ 1.138 ¥ 9.4617
250+ $ 0.8535 ¥ 7.0963
500+ $ 0.7968 ¥ 6.625
750+ $ 0.759 ¥ 6.3071
1000+ $ 0.759 ¥ 6.3071
库存: 954
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 262.02
