PRO-IS-212

产品分类: RF检测器
厂牌: ABRACON
产品描述: 868MHz,1.71GHz 960MHz,1.99GHz 1dBm~2 Vpp PCB安装,黏合安装 50mm*8mm*800μm
供应商型号: PRO-IS-212
供应商: Master
标准整包数: 5
ABRACON RF检测器 PRO-IS-212

PRO-IS-212概述

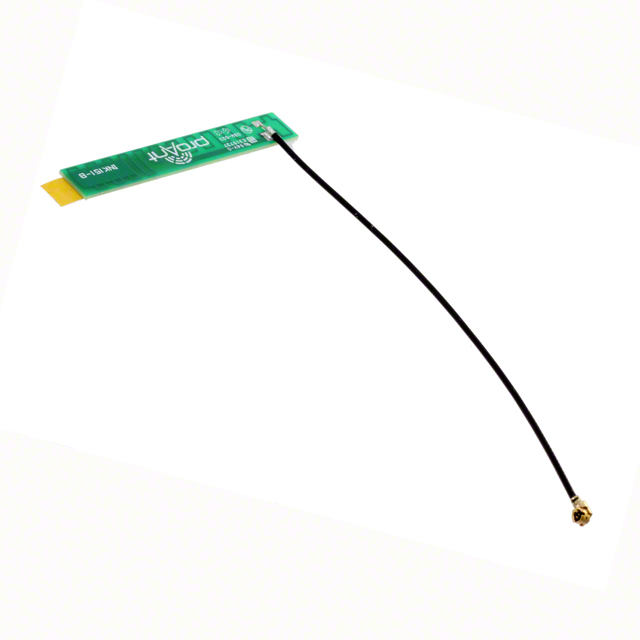

    ABRACON PRO-IS-212 2G/3G/GSM + LPWA LoRa/SigFox Board Antenna

    产品简介


    ABRACON的PRO-IS-212是一款适用于多种无线通信标准的板载天线,如2G/3G/GSM和低功耗广域网(LPWA)LoRa/SigFox。这款天线专为物联网(IoT)、机器对机器通信(M2M)、工业基础设施、智能计量和消费电子等领域的广泛应用而设计。它的尺寸仅为50.0 x 8.0 x 0.8mm,厚度仅有0.8mm,具有良好的易集成性和灵活性,适用于各种小型化设备。

    技术参数


    - 频率覆盖范围:868-960 MHz 和 1710-1990 MHz
    - 厚度:0.8 mm
    - 极化方式:线性
    - 峰值增益:最高可达2.9 dBi(在960 MHz)
    - 效率:>37%(在960 MHz),>51%(在1710 MHz)
    - 阻抗:50Ω
    - 电缆长度:100 mm
    - 连接器类型:MHF-1 (F)
    - 安装方式:粘贴式
    - 工作温度范围:-40°C至+85°C
    - 湿度敏感等级:MSL 1级
    - 符合标准:RoHS/RoHS II合规

    产品特点和优势


    1. 宽频率覆盖:能够覆盖多个重要的频段,适用于多种无线通信标准。
    2. 高效率:效率超过37%,特别是在高频段高达51%,确保了信号的高效传输。
    3. 易于集成:提供可定制的电缆和连接器选项,方便在不同应用场景中集成。
    4. 多用途应用:广泛应用于物联网、M2M、工业基础设施、智能计量、消费电子等领域。
    5. 可靠性高:工作温度范围广,适合多种恶劣环境。

    应用案例和使用建议


    PRO-IS-212天线特别适合用于需要高性能和小尺寸天线的应用场景,如智能仪表、无线传感器网络、视频监控系统等。建议在安装时尽量减少周围金属物体的影响,以确保最佳的天线性能。此外,应根据具体应用需求选择合适的电缆长度和连接器类型。

    兼容性和支持


    PRO-IS-212天线与多种常见的2G/3G/GSM模块和LPWA设备兼容。ABRACON公司提供了详尽的技术支持和售后服务,用户可以通过访问官方网站获取更多资料和技术支持。

    常见问题与解决方案


    1. Q: 如何确保天线安装的稳定性?
    - A: 使用提供的双面胶带固定天线,确保安装表面干净无尘。

    2. Q: 天线在不同频率下的增益和效率有何差异?
    - A: 在不同频率下,天线的增益和效率会有所不同。例如,在960 MHz时,增益最高可达2.9 dBi,而在1710 MHz时效率可达到51%。

    3. Q: 如何正确存储和处理天线?
    - A: 避免暴露于极端温度和湿度环境中,保持干燥,使用原包装储存。

    总结和推荐


    ABRACON PRO-IS-212天线是一款高度集成、多功能且易于使用的板载天线。它凭借其宽频率覆盖范围、高效率和灵活的集成能力,成为多种无线通信应用的理想选择。无论是用于物联网还是消费电子产品,这款天线都能提供卓越的性能和可靠性。强烈推荐给需要高性能板载天线的开发者和工程师。
    通过上述分析可以看出,ABRACON PRO-IS-212天线不仅具备出色的性能指标,还具有广泛的适用性和良好的技术支持,是一款值得信赖的产品。

PRO-IS-212参数

参数
典型工作供电电压 -
最小工作供电电压 -
典型供电电流 -
可编程性 -
射频类型 -
输入范围 1dBm~2 Vpp
精度 -
动态范围 -
最小工作频率 868MHz,1.71GHz
最大工作频率 960MHz,1.99GHz
最大工作供电电压 -
长*宽*高 50mm*8mm*800μm
安装方式 PCB安装,黏合安装
应用等级 工业级
包装方式 散装

PRO-IS-212厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

PRO-IS-212数据手册

厂牌 PDF简要描述 下载
ABRACON RF检测器 ABRACON PRO-IS-212 PRO-IS-212数据手册

PRO-IS-212封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 4.485 ¥ 37.988
50+ $ 4.0657 ¥ 33.8046
100+ $ 3.8913 ¥ 32.3546
300+ $ 3.4874 ¥ 28.4236
500+ $ 2.0988 ¥ 17.106
1000+ $ 2.0256 ¥ 16.5876
2500+ $ 1.7935 ¥ 14.687
5000+ $ 1.7935 ¥ 14.687
库存: 300
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 189.94
