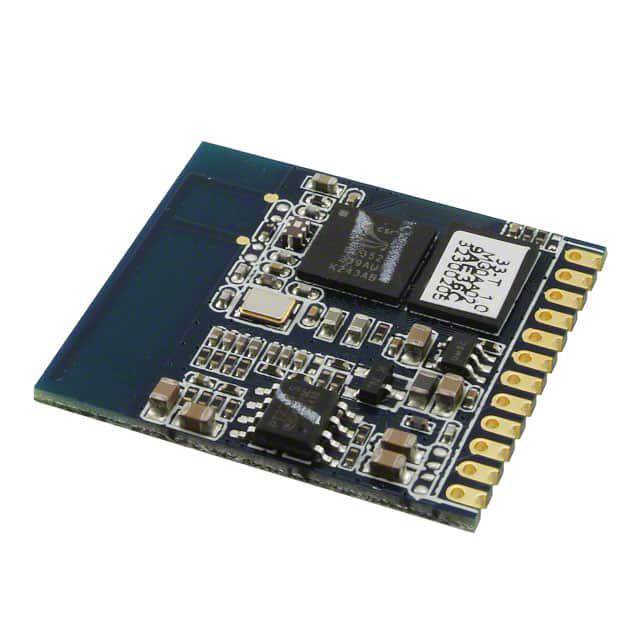

ABBTM-2.4GHZ-33

产品分类: 蓝牙芯片
厂牌: ABRACON
产品描述: UART SMD 贴片安装
供应商型号: SYE-ABBTM-2.4GHZ-33
供应商: 海外现货
标准整包数: 1
ABRACON 蓝牙芯片 ABBTM-2.4GHZ-33

ABBTM-2.4GHZ-33概述

    # ABBTM-2.4GHz-33-T 蓝牙模块产品技术手册

    产品简介


    基本介绍
    ABBTM-2.4GHz-33-T 是一款基于蓝牙协议的无线通信模块,专为短距离数据传输设计。该模块支持蓝牙 v1.2 规范,集成完整的 2.4GHz 通信系统,适合应用于车载音响、便携式终端、车载收音机等多种设备。其主要功能包括音频处理、数据传输及设备间互联,适用于需要高效能、低成本的无线解决方案场景。
    主要功能
    - 符合蓝牙 v1.2 标准。
    - 最大操作范围可达 10 米(Class 2)。
    - 支持 HSP、HFP、A2DP 和 AVRCP 等蓝牙协议。
    - 内置立体声编解码器和功率放大器。
    - 内置电源管理模块,支持低功耗模式。
    - 集成 8Mb 的可重写闪存用于固件升级。
    应用领域
    - 车载免提设备。
    - 智能手机和平板电脑外设。
    - 家庭和汽车音响系统。
    - 个人数字助理(PDAs)。

    技术参数


    操作环境
    - 工作温度:-40°C 至 +85°C
    - 存储温度:-40°C 至 +150°C
    电气特性
    - 输入电压范围:VCC:+3.0V 至 +3.6V;VDD:+1.7V 至 +1.9V
    - 输出功率:Class 2
    - 工作频率:2.4GHz ~ 2.48GHz
    - 接口方式:UART
    - 闪存容量:8 Mb
    其他参数
    - 模块尺寸:29.0 mm × 25.5 mm × 2.8 mm
    - 封装形式:SMT(表面贴装技术)

    产品特点和优势


    ABBTM-2.4GHz-33-T 蓝牙模块具有多项独特的技术特点和优势:
    1. 高性能集成:内置所有必要的硬件和软件组件,如射频芯片、音频处理器和固件,便于快速集成到现有系统中。
    2. 灵活配置:提供多种固件选项以满足不同应用需求,同时支持在线升级。
    3. 高性价比:采用经济型设计,在保证功能完整性的同时显著降低开发成本。
    4. 稳定可靠:通过严格的工业级测试认证,能够在苛刻环境中长期稳定运行。
    5. 简化开发流程:集成了丰富的开发工具和支持文档,使客户能够快速完成产品开发。

    应用案例和使用建议


    应用案例
    ABBTM-2.4GHz-33-T 广泛应用于各种蓝牙设备中。例如,在车载音响系统中,该模块可以实现手机与车载系统的无缝连接;在智能家居领域,它可用于智能音箱和远程控制设备的数据传输。
    使用建议
    - 在焊接过程中,建议严格遵循回流焊工艺曲线(如 250°C 峰值温度),确保焊接质量。
    - 对于音频信号的输出,可以通过调节音频放大器增益来优化音质表现。
    - 为了延长电池寿命,建议启用模块的低功耗模式,特别是在不活动期间。

    兼容性和支持


    兼容性
    ABBTM-2.4GHz-33-T 模块与其他标准蓝牙设备完全兼容,支持主流蓝牙协议栈和接口。
    支持服务
    - Abracon 提供详尽的技术文档和在线支持。
    - 对于定制化需求,公司可提供个性化解决方案和技术指导。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块无法正常配对 | 确认设备名称为“BlueAudio”,输入正确的 PIN 码“0000”。 |
    | 音频信号失真 | 检查音频线路连接是否正确,调整音频放大器增益。 |
    | 电池续航时间短 | 启用低功耗模式以减少能耗。 |

    总结和推荐


    ABBTM-2.4GHz-33-T 蓝牙模块是一款成熟且高效的无线通信解决方案,尤其适合对成本敏感的应用场景。其紧凑的设计、丰富的功能和广泛的应用场景使其在市场上具有较高的竞争力。尽管此型号即将停产,但其技术和性能仍值得推荐给需要类似功能的开发者和制造商。如果您正在寻找高性价比的蓝牙模块解决方案,ABBTM-2.4GHz-33-T 是一个不错的选择。
    如有进一步需求,请及时联系 Abracon Corporation 获取更多技术支持和服务。

ABBTM-2.4GHZ-33参数

参数
最大数据速率 -
典型灵敏度 -
最大工作频率 -
接口类型 UART
ISM带宽 -
最大工作供电电压 -
范围 -
最小工作供电电压 -
最小工作频率 -
支持协议 -
通用封装 SMD
安装方式 贴片安装
零件状态 停产
包装方式 散装

ABBTM-2.4GHZ-33厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABBTM-2.4GHZ-33数据手册

厂牌 PDF简要描述 下载
ABRACON 蓝牙芯片 ABRACON ABBTM-2.4GHZ-33 ABBTM-2.4GHZ-33数据手册
