首页  >  产品百科  >  J80020A0122

J80020A0122

产品分类: 圆形连接器
厂牌: TELEGARTNER
产品描述: Telegartner M12圆形连接器插头, M12系列, 8芯, 通孔安装, 焊接, IP67
供应商型号: 1711846
供应商: 海外现货
标准整包数: 20

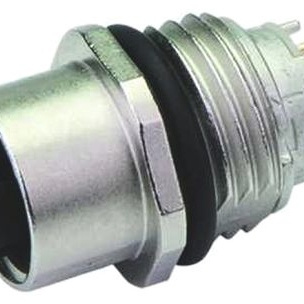

TELEGARTNER 圆形连接器 J80020A0122

J80020A0122概述

    Telegärtner STX M12x1 IP67 Connector Series 技术手册

    产品简介


    Telegärtner 的 STX M12x1 IP67 系列是专为工业应用设计的连接器系列。它包含多种类型的 M12x1 D 和 X 编码连接器,适用于固态导体和绞合线缆的连接,并提供 360° 屏蔽接触。该系列产品适用于工业通信网络的持续布线,并符合 IEC 61918 标准。

    技术参数


    - 机械特性
    - 插拔力:≤ 30 N
    - 寿命(插拔次数):≥ 100 次
    - 材料:外壳锌合金压铸镍镀层/黄铜镍镀层;接触体 PA;接触材料 CuSn;接触表面镀金;密封件 FKM/NBR
    - 环境要求
    - 冲击:50 g
    - 颗粒防护:IP6X
    - 水/浸没防护:IPX7
    - 工作温度范围:-40°C 至 +85°C
    - 电气特性
    - 接触电阻:≤ 5 mΩ(电缆插头),≤ 10 mΩ(电缆插座)
    - 绝缘电阻:≥ 100 MΩ
    - 耐电压:接触-接触 ≥ 500 V DC;接触-屏蔽 ≥ 500 V DC
    - PoE+ 支持:符合 IEEE 802.3at
    - 传输速率:10 Gigabit Ethernet,符合 IEEE 802.3an

    产品特点和优势


    - 高可靠性:能够承受极端条件,如冲击、振动和宽温范围。
    - 卓越的电气性能:最高可达 10 Gbps 的数据传输速度,确保高速数据通信。
    - 全金属屏蔽:提供 360° 屏蔽接触,确保信号完整性。
    - 兼容性强:适用于多种工业应用,包括铁路车辆、生产监控系统和安全监控系统。

    应用案例和使用建议


    - 应用案例:可以用于安全和视频监控(CCTV)、乘客信息系统(PIS)、生产系统或带有高分辨率摄像头的生产监控系统。例如,可以在机场用于连接封装的 X 射线机器,以实现可靠的数据传输和安全操作。
    - 使用建议:建议在组装过程中注意线缆管理和正确的插拔次数,以确保连接器的长期稳定性和可靠性。此外,在工业环境中使用时,建议定期检查和维护,确保连接器始终处于最佳状态。

    兼容性和支持


    - 兼容性:与 Telegärtner 的其他工业连接器和组件高度兼容,确保系统的一致性和稳定性。
    - 支持:Telegärtner 提供全面的技术支持和维护服务,帮助客户快速解决问题并确保系统的正常运行。

    常见问题与解决方案


    - 问题:连接器寿命短,无法达到标准要求。
    - 解决方案:检查连接器的插拔频率和工作环境,确保不超过规定的使用寿命。

    - 问题:数据传输不稳定。
    - 解决方案:确认线缆的品质和接线方法正确,确保连接器接触良好,避免信号干扰。

    总结和推荐


    Telegärtner 的 STX M12x1 IP67 连接器系列是一款高性能的工业连接解决方案,具有出色的电气性能、可靠的机械特性和广泛的应用范围。无论是用于工业自动化、交通运输还是安全监控系统,该系列产品都能提供优异的表现。强烈推荐给需要高可靠性和高速数据传输的工业项目。

J80020A0122参数

参数
类型 -
颜色 -
端接 焊盘
额定电流 1A
外壳材料 Brass,Die-Cast Zinc
针脚数 -
触头镀层 - 配接 -
安装方式 通孔安装

J80020A0122厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J80020A0122数据手册

厂牌 PDF简要描述 下载
TELEGARTNER 圆形连接器 TELEGARTNER J80020A0122 J80020A0122数据手册

J80020A0122封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 442.811
100+ ¥ 398.53
库存: 5
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 0
直接购买
