首页  >  产品百科  >  KC3225K32K7680C12A00

KC3225K32K7680C12A00

产品分类:
厂牌: AVX
产品描述: Oscillator XO 0.032768MHz ±25ppm 15pF CMOS 55% 3.3V 4-Pin SMD T/R
供应商型号: 4241662
供应商: 海外现货
标准整包数: 1
AVX  KC3225K32K7680C12A00

KC3225K32K7680C12A00概述


    产品简介


    产品类型: 晶体振荡器
    主要功能: 用于集成电路(IC)的时钟信号产生
    应用领域: 适用于各种电子设备,如信息设备、通信设备、音频视频设备、测量设备、家用电器等,尤其适合需要高可靠性和特殊质量要求的场合,例如交通设备、安全设备、航空/航天控制、核电控制及生命支持设备。

    技术参数


    - 频率: 32.768 kHz
    - 电源电压:
    - 绝对最大值: -0.3 至 +4.5 V
    - 推荐操作范围: 1.6 至 3.63 V
    - 存储温度: -55°C 至 +125°C
    - 输出频率精度: ±25 ppm(包含初始公差)
    - 老化率: -3 至 +3 ppm/年(@ +25°C)
    - 电流消耗:
    - 无负载时(1.6 ≤ VCC ≤ 2.0 V): 28 μA
    - 无负载时(2.0 < VCC ≤ 2.8 V): 29 μA
    - 无负载时(2.8 < VCC ≤ 3.63 V): 30 μA
    - 休眠电流: 5 μA
    - 输出电平对称性: 45% 至 55% (@ 50% VCC)
    - 上升时间/下降时间: ≤ 50 ns
    - 输出低电平电压: ≤ 10% VCC (IOL = 1 mA)
    - 输出高电平电压: ≥ 90% VCC (IOH = -1 mA)
    - 输出负载: 15 pF (CMOS)

    产品特点和优势


    1. 高可靠性: 在极端工作环境(-40°C 到 +85°C)下表现出色。
    2. 高精度: 频率精度为 ±25 ppm。
    3. 低功耗: 休眠模式下仅消耗 5 μA 的电流。
    4. 兼容性强: 兼容多种电源电压,包括 1.8V/2.5V/3.3V。
    5. 稳定性好: 老化率低,1 年内仅变化 -3 至 +3 ppm。

    应用案例和使用建议


    应用案例:
    - 在交通设备、安全设备等对可靠性要求极高的应用中,本晶体振荡器能确保稳定的时间基准。
    - 在消费类电子产品中,用于提供准确的时钟信号,提升整体系统性能。
    使用建议:
    - 在安装前,请确保电源电压在推荐操作范围内,以避免过电压损坏。
    - 使用过程中要注意保持适宜的工作温度,确保设备的正常运行。
    - 针对极端环境(如高湿度),需采取额外防护措施,避免水汽对设备的影响。

    兼容性和支持


    本产品与市面上多数电子设备兼容,推荐搭配高频型电容器(0.01μF)使用,以增强性能。此外,Kyocera 提供技术支持,确保客户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题: 设备无法启动
    解决方案: 检查电源电压是否在推荐范围内。
    2. 问题: 输出信号不稳定
    解决方案: 确保电路板上无外部干扰,检查负载是否符合要求。
    3. 问题: 温度范围外设备失效
    解决方案: 在极端环境中使用适当的防护措施,例如加装散热装置。

    总结和推荐


    该晶体振荡器以其高可靠性、高精度和低功耗在众多应用中表现优异。特别适用于需要高稳定性和长寿命的工业应用。强烈推荐使用该产品以提升系统性能。

KC3225K32K7680C12A00参数

参数
包装方式 卷带包装

KC3225K32K7680C12A00厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

KC3225K32K7680C12A00数据手册

厂牌 PDF简要描述 下载
AVX AVX KC3225K32K7680C12A00 KC3225K32K7680C12A00数据手册

KC3225K32K7680C12A00封装设计

查看详情并下载
Symbol
Footprint

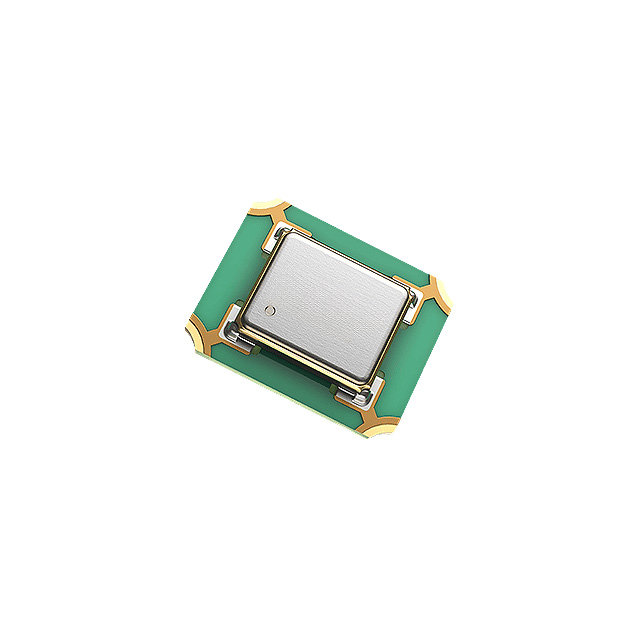

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.7354
10+ ¥ 6.353
100+ ¥ 5.8236
500+ ¥ 5.8236
1000+ ¥ 5.7177
2000+ ¥ 5.7177
4000+ ¥ 5.7177
库存: 1960
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.73
直接购买
加入购物车
