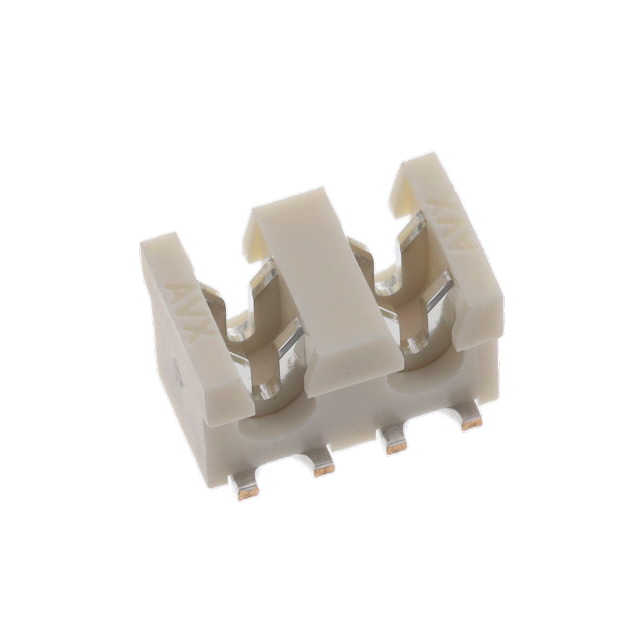

009176002001106

产品分类: 固态照明连接器
厂牌: AVX
产品描述: Conn IDC Connector F 2 POS 4mm Solder ST SMD Automotive
供应商型号: 478-009176002001106TR-ND
供应商: Digi-Key
标准整包数: 1000
AVX 固态照明连接器 009176002001106

009176002001106概述

    # 9176 系列表面贴装绝缘位移连接器(IDC)技术手册

    产品简介


    9176 系列表面贴装绝缘位移连接器(IDC) 是一种专为汽车和工业市场设计的电子元器件,用于直接将单根导线连接到印刷电路板(PCB)上。该系列连接器可以处理 18 AWG 到 24 AWG 的导线,广泛应用于电力传输、信号传输及 PCB 之间的链式连接。

    技术参数


    电气特性
    - 电流额定值:10 安培/触点
    - 电压额定值:250 VAC
    工作环境
    - 操作温度范围:-40°C 至 +125°C
    机械特性
    - 绝缘材料:尼龙 46,UL94V0 级
    - 接触材料:磷青铜
    - 镀层:镍基镀锡
    - 耐久性:3 次插拔循环

    产品特点和优势


    独特功能和优势
    - IDC 接触点:提供气体密封连接,确保长期可靠性
    - 连接器外壳:捕捉导线绝缘体,实现积极的应力释放
    - 严格测试:经过严格的冲击、振动和温度循环测试,保证可靠性
    - 装配工具:低、高产量装配工具可匹配不同生产需求
    - 成本效益:相较于焊接或压接工艺,降低了总应用成本
    - 附加锁定套帽:防止严重振动应用下的松动

    应用案例和使用建议


    应用案例
    - 直接连接单个导线到 PCB
    - 电源和信号接入 PCB
    - 多个 PCB 间的菊花链连接
    使用建议
    - 低频场景:选择手动工具进行装配,确保装配精度
    - 高频场景:采用压接工具以提高生产效率

    兼容性和支持


    兼容性
    - 可通过附加套帽与标准 9176 IDC 连接器配合使用
    - 兼容多种颜色和尺寸的导线绝缘体
    支持和服务
    - 厂商提供详细的装配指南和应用笔记,便于用户快速上手

    常见问题与解决方案


    常见问题及解决方案
    - 问题一:导线插入后不稳定
    - 解决方案:确认使用正确的工具进行装配,确保正确锁定
    - 问题二:接触电阻异常
    - 解决方案:检查导线和接触点的清洁度,确保无杂质

    总结和推荐



    总结


    9176 系列表面贴装绝缘位移连接器凭借其出色的可靠性、简便的安装方式和较高的性价比,在汽车和工业应用中表现优异。特别是对于需要频繁维修的应用场景,它具有高度的灵活性和耐用性。
    推荐
    鉴于其出色的表现,我们强烈推荐在汽车和工业应用中使用该产品。如果您正在寻找一款既可靠又经济的连接解决方案,9176 系列无疑是您的理想选择。

009176002001106参数

参数
长*宽*高 8mm(长度)*5mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

009176002001106厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009176002001106数据手册

厂牌 PDF简要描述 下载
AVX 固态照明连接器 AVX 009176002001106 009176002001106数据手册

009176002001106封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.5638 ¥ 4.7182
2000+ $ 0.5369 ¥ 4.493
3000+ $ 0.5217 ¥ 4.3663
5000+ $ 0.5033 ¥ 4.2118
7000+ $ 0.4915 ¥ 4.113
10000+ $ 0.4793 ¥ 4.0109
库存: 1000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 4718.2
