01R-LEBSS-TB (LF)(SN)

产品分类: 固态照明连接器
厂牌: JST
产品描述: Conn Wire to Board RCP 1 POS Solder RA SMD T/R
供应商型号:
供应商:
标准整包数: 0

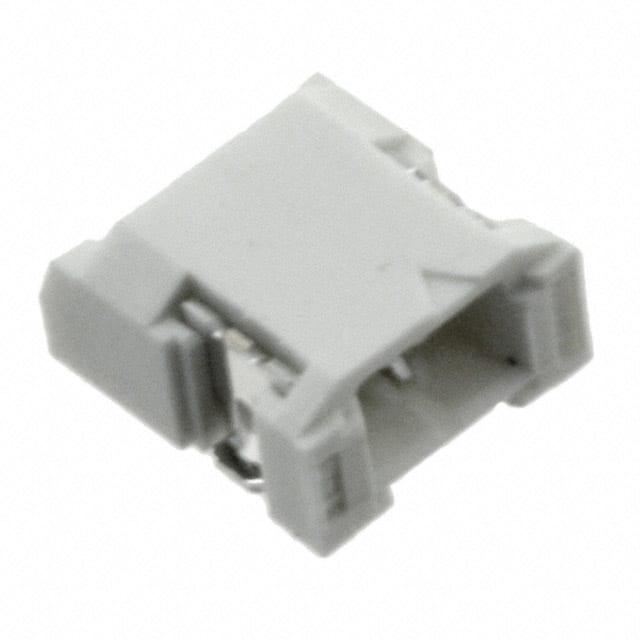

JST 固态照明连接器 01R-LEBSS-TB (LF)(SN)

01R-LEBSS-TB (LF)(SN)概述

    LEB Connector 技术手册

    产品简介


    LEB Connector 是一种专为LED灯具设计的板对板分离式端子连接器。它采用了低轮廓(高度:2.7毫米)设计,旨在节省空间,特别适用于LED照明。LEB Connector 支持水平连接PCB板,并且内置了吸收PCB位移的机制,确保并联使用时的稳定连接。叉形触点具有高接触压力(插座侧),即使在热膨胀收缩的情况下也能保持稳定的接触性能。

    技术参数


    - 电流额定值: 3A(交流或直流)
    - 电压额定值: 300V(交流或直流)
    - 温度范围: -55°C 至 +105°C(包括施加电流后的温升)
    - 接触电阻:
    - 初始值:最大20毫欧
    - 环境测试后:最大40毫欧
    - 绝缘电阻: 最小1,000兆欧
    - 耐压: 1,700V(交流,持续一分钟)
    - 适用导线: 导体尺寸:AWG #26 至 #22
    - 绝缘外径:0.95 至 1.3毫米

    产品特点和优势


    1. 低轮廓设计: 高度仅为2.7毫米,显著节省空间,适用于紧凑型LED照明设备。
    2. 水平连接能力: 支持PCB之间的水平连接,方便布线。
    3. 吸收PCB位移机制: 内置机制可以吸收PCB的位移,确保并联使用时的稳定连接。
    4. 高接触压力: 叉形触点设计提供了足够的接触压力,即使在热膨胀收缩情况下也能保持良好的接触性能。
    5. 环保材料: 符合RoHS标准,使用铜合金、镀锡等材料,确保可靠性和安全性。

    应用案例和使用建议


    LEB Connector 主要应用于LED灯具和照明设备。例如,在LED路灯项目中,多个LEB Connector可用于连接不同电路模块。为了实现最佳效果,建议在使用前进行详细的电路布局规划,并确保焊接过程中的温度控制以避免过热损伤。
    使用建议:
    1. 在安装前检查所有连接器的插针和插槽是否有损伤。
    2. 使用推荐的焊机和参数进行焊接操作。
    3. 定期检查连接器的工作状态,确保其长期可靠性。

    兼容性和支持


    LEB Connector 与JST公司生产的其他终端和连接器具有良好的兼容性。JST公司提供全面的技术支持和服务,包括安装指导、故障排查和售后维护。如果需要更多详细信息或技术支持,请联系JST公司。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 连接不稳定 | 检查插针和插槽是否损坏或未正确插入 |
    | 接触电阻过高 | 重新清洁和打磨接触面 |
    | 耐压测试失败 | 检查绝缘层是否有损坏或老化 |

    总结和推荐


    LEB Connector 是一款高性能、紧凑型的LED照明专用连接器,具备低轮廓设计、高接触压力和吸收PCB位移的优势。它的应用范围广泛,尤其适用于LED灯具和照明设备。通过详细的规划和维护,LEB Connector 可以为用户提供可靠的连接解决方案。因此,我们强烈推荐使用LEB Connector 在各种LED照明项目中。

01R-LEBSS-TB (LF)(SN)参数

参数
长*宽*高 4.8mm(长度)*5.4mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

01R-LEBSS-TB (LF)(SN)厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

01R-LEBSS-TB (LF)(SN)数据手册

厂牌 PDF简要描述 下载
JST 固态照明连接器 JST 01R-LEBSS-TB (LF)(SN) 01R-LEBSS-TB (LF)(SN)数据手册

01R-LEBSS-TB (LF)(SN)封装设计

查看详情并下载
Symbol
Footprint
3D Model
