009176002001006

产品分类: 固态照明连接器
厂牌: AVX
产品描述: Conn IDC Connector F 2 POS 4mm Solder ST SMD Automotive T/R
供应商型号: 581-009176002001006
供应商: Mouser
标准整包数: 1

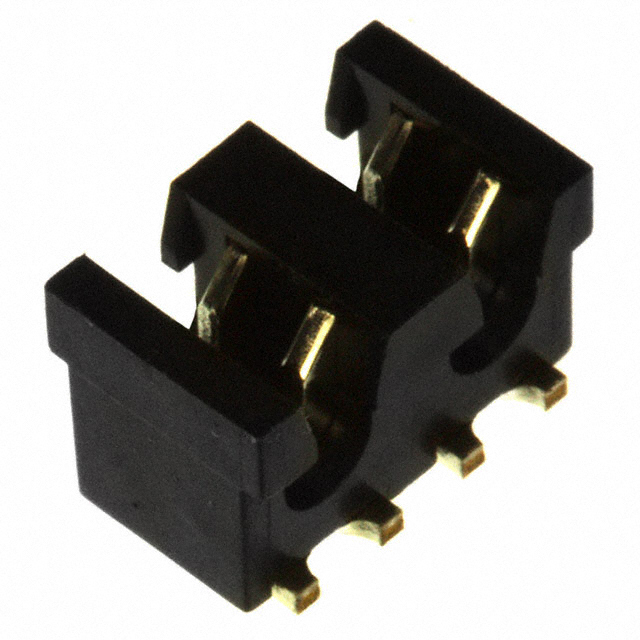

AVX 固态照明连接器 009176002001006

009176002001006概述


    产品简介


    SSL - Discrete Wire IDC 系列 9176
    SSL - Discrete Wire IDC 系列 9176 是一款表面贴装型绝缘位移连接器(IDC),专为汽车和工业市场开发,用于直接将单根电线连接到印刷电路板(PCB)上,适用的电线规格范围为14 AWG至28 AWG。这些连接器适用于多种应用场景,例如为PCB引入电源和信号,或者在多个PCB之间进行串联连接。这些连接器以其高可靠性、耐久性和简便安装而著称,尤其适合恶劣环境下使用。

    技术参数


    - 电流等级: 10安培/触点
    - 电压等级: 250伏交流
    - 操作温度: -40°C 至 +125°C
    - 接触材料: 磷青铜
    - 电镀: 镍镀层表面处理,纯锡镀层
    - 耐用性: 3个循环周期
    - 绝缘材料: 聚酰胺46(UL94V0)
    - 电线规格: 接受18 AWG至24 AWG电线,绝缘直径1.1毫米至2.1毫米
    - 接触方式: 双触点设计,每根电线提供两个大尺寸的SMT焊尾,以增强PCB稳定性
    - 安装配置: 支持1P至3P配置,可端接堆叠,以实现更高的引脚数量

    产品特点和优势


    - IDC接触系统:提供长期可靠的气密连接,确保长时间的稳定性能。
    - 机械结构设计:连接器外壳捕捉电线绝缘层,提供正向应力缓解,适用于极端条件。
    - 多循环修复:允许维修过程中电线最多更换三次。
    - 成本效益:与焊接或压接过程相比,减少总应用成本。
    - 高温适应性:适用于最高260°C的回流焊接工艺。
    - 工具匹配:配备多种组装工具,匹配高低生产量需求。

    应用案例和使用建议


    - 应用示例:这些连接器通常用于连接离散电线组件到PCB上,提供电源和信号传输,或用于串联多个PCB,形成连续的电路板链。
    - 使用建议:建议根据具体应用选择合适的电线规格和绝缘直径。组装时应注意正确使用配套的工具,如手动插入工具或手压扁平板工具,确保组装效果。

    兼容性和支持


    - 兼容性:这些连接器适用于不同类型的电线和PCB,兼容多种生产工具,如手动和压力插入工具。
    - 支持信息:供应商提供了详细的应用指南和安装说明,确保用户能够准确、高效地完成安装。

    常见问题与解决方案


    - 问题1:连接器如何正确安装?
    - 解决方法:参照手册中的详细安装步骤,使用合适的插入工具,确保电线绝缘层被正确捕捉。

    - 问题2:连接器是否适用于不同温度条件?
    - 解决方法:这些连接器经过测试,适用于-40°C至+125°C的操作温度范围。用户应在使用时注意是否符合这一要求。

    - 问题3:连接器是否有耐久性限制?
    - 解决方法:连接器可以承受3个循环周期的耐久性测试,建议在超出此范围前进行检修。

    总结和推荐


    SSL - Discrete Wire IDC 系列 9176 连接器是一款高度可靠且具有广泛适用性的产品,特别适合在汽车和工业领域中需要直接连接电线到PCB上的应用。其独特的气密连接技术和简便安装方法使其在市场上具有明显优势。总体而言,推荐该产品给那些寻求高效、低成本且高可靠性连接解决方案的用户。

009176002001006参数

参数
长*宽*高 8mm(长度)*5mm(高度)
通用封装 SMD,P=4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009176002001006厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009176002001006数据手册

厂牌 PDF简要描述 下载
AVX 固态照明连接器 AVX 009176002001006 009176002001006数据手册

009176002001006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9775 ¥ 8.2599
10+ $ 0.8223 ¥ 6.948
25+ $ 0.7935 ¥ 6.7051
100+ $ 0.6457 ¥ 5.4562
500+ $ 0.5497 ¥ 4.6451
1000+ $ 0.5162 ¥ 4.3622
2000+ $ 0.4676 ¥ 3.9516
5000+ $ 0.4358 ¥ 3.6821
库存: 2646
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.25
直接购买
