首页  >  产品百科  >  1-2213265-2

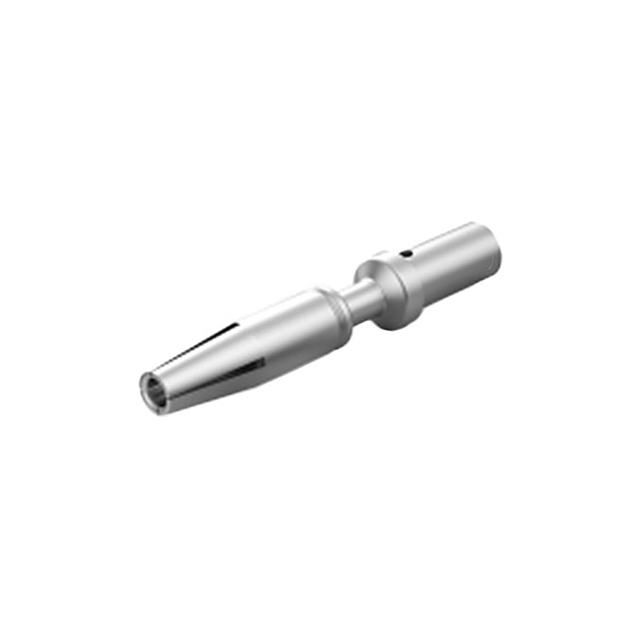

1-2213265-2

产品分类: 固态照明连接器
厂牌: TE CONNECTIVITY
产品描述: Contact SKT Crimp ST Cable Mount 16-18AWG
供应商型号: N-1-2213265-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 固态照明连接器 1-2213265-2

1-2213265-2概述


    产品简介


    NECTOR M SKT CRIMP连接器是一款专为16-18 AWG线缆设计的端子套管,适用于电子设备中的可靠连接需求。该产品通过压接工艺实现与导线的牢固连接,广泛应用于通信设备、工业自动化、汽车电子及消费电子产品等领域。NECTOR M SKT CRIMP连接器以其耐用性和高可靠性著称,是专业电气连接的理想选择。

    技术参数


    以下是NECTOR M SKT CRIMP连接器的关键技术规格:
    | 参数项 | 规格范围 |

    | 线缆尺寸 | 16-18 AWG |
    | 接触方式 | 压接(Crimp) |
    | 工作温度范围 | -40°C 至 +105°C |
    | 额定电压 | 最大500V DC |
    | 绝缘电阻 | ≥500MΩ |
    | 接触电阻 | ≤20mΩ |
    | 材质 | 高性能镀锡铜 |
    | 兼容针件型号 | TE Part #350015-2|

    产品特点和优势


    1. 高效压接性能:通过标准化的压接工艺,确保导线与连接器之间的低接触电阻和高稳定性。
    2. 宽泛适用性:适用于多种线径,满足多样化应用需求。
    3. 卓越的机械强度:采用高强度材料,确保在恶劣环境下仍能保持良好的性能。
    4. 环保合规:符合欧盟RoHS、REACH等环保标准,适合绿色制造需求。

    应用案例和使用建议


    应用案例:
    NECTOR M SKT CRIMP连接器被广泛应用于汽车电子控制单元(ECU)的内部布线系统,以及通信设备的电源线连接。例如,在新能源汽车电池管理系统(BMS)中,该连接器可以用于高压母线连接,提供可靠的电气连接。
    使用建议:
    - 在安装过程中,务必严格按照技术手册中的压接规范操作,以避免接触不良或失效问题。
    - 对于高温或振动严重的环境,建议结合防松措施使用。
    - 定期检查连接器的状态,特别是在高负载或频繁插拔的应用中。

    兼容性和支持


    NECTOR M SKT CRIMP连接器与多种TE Connectivity的其他产品兼容,例如配套的针件(如TE Part #350015-2)。TE Connectivity提供了详尽的技术支持文档和在线客服热线(+1 800 522 6752),可帮助客户快速解决任何使用中的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 压接后接触电阻过高 | 检查压接工具设置是否正确,重新压接。 |
    | 连接器表面出现腐蚀 | 使用清洁剂清除污渍并更换保护涂层。 |
    | 插拔时连接不稳定 | 检查插拔力是否符合标准,必要时调整。 |

    总结和推荐


    NECTOR M SKT CRIMP连接器凭借其优异的电气性能、可靠的设计和广泛的兼容性,在众多电子设备连接应用中表现出色。其符合严格的环保标准,使它成为现代化绿色制造的理想选择。如果您需要一款高性能、稳定的连接解决方案,NECTOR M SKT CRIMP连接器是一个值得信赖的选择。强烈推荐给需要高质量连接解决方案的工程师和技术人员。

1-2213265-2参数

参数
长*宽*高 18.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

1-2213265-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2213265-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态照明连接器 TE CONNECTIVITY 1-2213265-2 1-2213265-2数据手册

1-2213265-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
