1-2834238-2

产品分类: 固态照明连接器
厂牌: TE CONNECTIVITY
产品描述: 微型系列接头 - IP67 级连接器,能适应严苛环境。一种节省空间的解决方案,有两到三种位置结构。按压释放型弹簧闩可确保连接器接合牢靠。
供应商型号: N-1-2834238-2
供应商: 云汉优选
标准整包数: 96

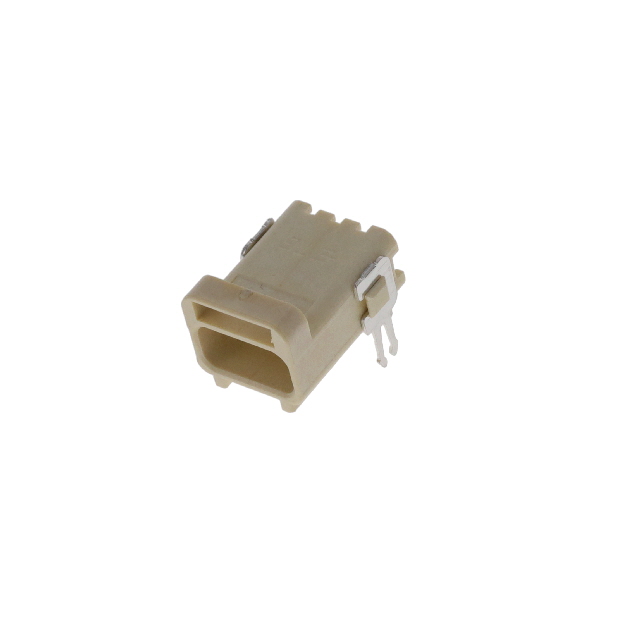

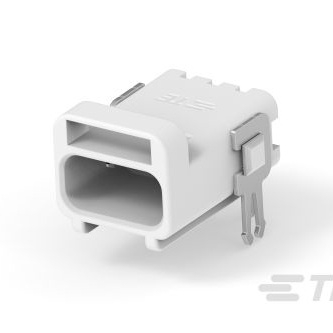

TE CONNECTIVITY 固态照明连接器 1-2834238-2

1-2834238-2概述

    TE Connectivity SlimSeal Connector Miniature Series 技术手册概述

    产品简介


    TE Connectivity(TE)的SlimSeal连接器微型系列是一种适用于恶劣环境应用的防尘防水连接器系统,其IP67防护等级使其适合室外照明和其他高湿度环境。此系列连接器既可用于电线到板端,也可用于电线到电线的连接,提供两种和三种位置配置。紧凑的设计、可靠的按压式锁紧机制确保了接头匹配的安全性。多种颜色选择使得标识简单,设计灵活。

    技术参数


    - 电流额定值:
    - 18 AWG 至 20 AWG:最大5A
    - 22 AWG:最大3A
    - 电压额定值:
    - 线到板端:250VAC 最大
    - 线到线端:400VAC 最大
    - 耐压测试:
    - 线到板端:1500VAC
    - 线到线端:1800VAC
    - 工作温度范围: -40°C 至 +105°C
    - 耐用性: 30次循环
    - 防水等级: IP67

    产品特点和优势


    - 紧凑设计: 节省PCB空间
    - 防水和防尘: 达到IP67防护等级
    - 正向锁定: 防止误脱开
    - 预装配密封件: 减少装配时间

    应用案例和使用建议


    - 应用领域: 室外照明、数字标牌、停车库、公共交通站、商用冷藏照明、厨房电器、HVAC设备、通信系统、安全系统、拖车照明
    - 使用建议: 由于具有较高的耐压能力,适用于各种高压电器环境。选择正确的接头配置,确保满足不同应用的需求。

    兼容性和支持


    - 兼容性: 此系列连接器适用于各种电线到板和电线到电线的应用。同时提供不同颜色选择以满足设计灵活性。
    - 支持: TE提供详细的应用规范和材料信息,确保用户能够准确安装和使用这些连接器。

    常见问题与解决方案


    - 问题1: 连接器未正确锁定。
    - 解决方案: 检查接头是否正确安装,确认按下锁紧机构后是否有明显的锁定声音。
    - 问题2: 连接器接触不良。
    - 解决方案: 确保插针和插座的清洁,检查是否有任何物理损坏或变形。

    总结和推荐


    综合评估: TE Connectivity的SlimSeal连接器微型系列在恶劣环境下表现出色,特别是在需要高度可靠性和紧凑设计的场合。其优秀的防水和防尘能力,加上多样化的颜色选择和广泛的适用范围,使其成为众多应用领域的理想选择。
    推荐使用: 推荐在户外照明、工业控制、公共设施等需要高度可靠性且空间有限的环境中使用TE Connectivity的SlimSeal连接器微型系列。

1-2834238-2参数

参数
长*宽*高 14.9mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘

1-2834238-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2834238-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态照明连接器 TE CONNECTIVITY 1-2834238-2 1-2834238-2数据手册

1-2834238-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
480+ $ 0.3032 ¥ 2.5769
1056+ $ 0.2894 ¥ 2.4602
1920+ $ 0.2815 ¥ 2.3929
3648+ $ 0.2764 ¥ 2.3496
10176+ $ 0.2509 ¥ 2.1328
库存: 33312
起订量: 480 增量: 96
交货地:
最小起订量为:480
合计: ¥ 1236.91
