009175002002906

产品分类: 固态照明连接器
厂牌: AVX
产品描述:
供应商型号: DMT-009175002002906
供应商: 海外现货
标准整包数: 4000

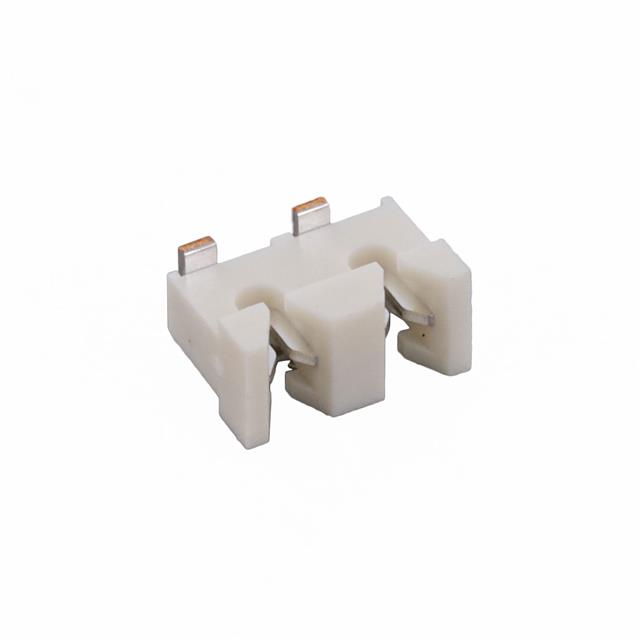

AVX 固态照明连接器 009175002002906

009175002002906概述


    产品简介


    9175系列绝缘位移连接器(IDC) 是一种适用于汽车和工业应用的表面贴装连接器。它们提供了可靠且高效的方法来直接将单根电线连接到PCB上,支持从12AWG到30AWG的多种线径。这些连接器具备紧凑的设计,能够方便地集成到各种应用中,特别适合需要将电源和信号引入PCB的情况。

    技术参数


    - 适用线径:26 AWG 至 28 AWG
    - 绝缘直径范围:0.7mm 至 1.0mm
    - 电流额定值:1安培/触点
    - 电压额定值:交流150V或直流等效
    - 工作温度范围:-40°C至+125°C
    - 存储温度范围:-40°C至+70°C
    - 绝缘材料:尼龙46,UL94V0等级
    - 接触材料:磷青铜
    - 电镀:镍上镀锡

    产品特点和优势


    - 可靠性高:通过了冲击、振动和温度循环测试。
    - 耐用性强:可重复插拔三次,确保长期可靠性。
    - 设计简便:使用小型工具或可选的保持/终止帽插入电线,简化安装过程。
    - 成本效益:相较于焊接或压接工艺,总应用成本更低。
    - 高温稳定性:耐温可达260°C,适合回流焊接工艺。

    应用案例和使用建议


    应用案例:
    - 直接连接分立电线组件到PCB。
    - 在汽车和工业应用中为PCB带来电源和信号。
    - 实现多块PCB之间的级联,形成连续的电路板链。
    使用建议:
    - 确保在插拔过程中电线绝缘层被正确捕捉,以提供良好的应力释放。
    - 使用适当工具插入电线,以确保良好的连接。
    - 在多层堆叠使用时,确保PCB上的安装区域符合要求,以避免干扰。

    兼容性和支持


    这些连接器与标准的26和28 AWG电线兼容。Kyocera AVX公司提供详细的工具和配件选择,帮助用户进行高效生产和组装。此外,还提供应用指南和技术支持,确保用户能够在各种应用中充分发挥其潜力。

    常见问题与解决方案


    问题1:连接不稳定
    解决方案:检查电线绝缘层是否正确插入,确认插头和插座之间的连接是否紧密。
    问题2:温度过高导致损坏
    解决方案:使用耐高温材料,确保电线和连接器均能在指定温度范围内工作。
    问题3:多次插拔后接触不良
    解决方案:检查接触材料是否磨损,如有必要更换连接器。

    总结和推荐


    9175系列IDC连接器凭借其高可靠性、易用性和成本效益,在多种汽车和工业应用中表现出色。它为设计师提供了极大的灵活性,能够轻松地将电源和信号引入PCB,同时简化生产流程。推荐用于需要高可靠性、宽工作温度范围及成本控制的应用场景。

009175002002906参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009175002002906厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009175002002906数据手册

厂牌 PDF简要描述 下载
AVX 固态照明连接器 AVX 009175002002906 009175002002906数据手册

009175002002906封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.3325 ¥ 2.8097
库存: 8000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 11238.8
直接购买
加入购物车
