009177002022006

产品分类: 固态照明连接器
厂牌: AVX
产品描述: Conn IDC Connector RCP 2 POS 9mm Solder ST SMD Automotive T/R
供应商型号: TS-009177002022006
供应商: 海外现货
标准整包数: 400

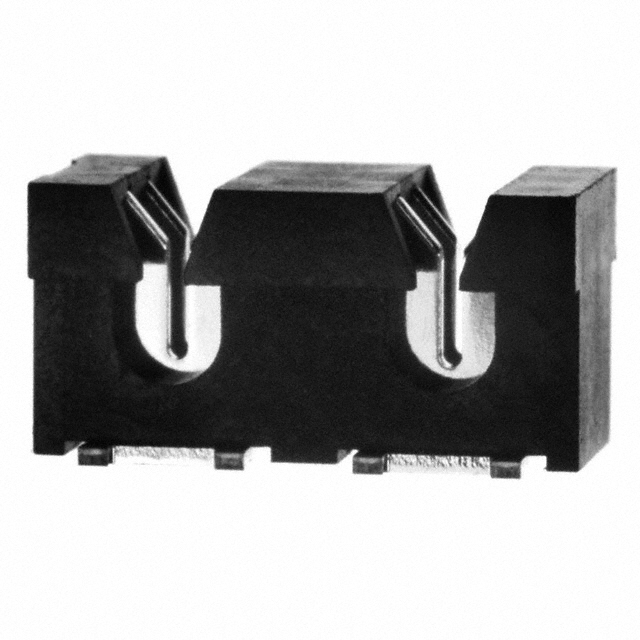

AVX 固态照明连接器 009177002022006

009177002022006概述


    产品简介


    本手册介绍的是ELCO公司的917X系列表面贴装式绝缘位移连接器(IDC),特别针对14-20 AWG(American Wire Gauge)范围内的线缆设计。这些连接器主要用于汽车和工业市场,允许直接将单根导线连接到印刷电路板(PCB)上,适用于从14 AWG到28 AWG的各种线缆。其主要功能是提供一种无需焊接即可实现可靠连接的方法。这些连接器在照明系统(SSL)的应用中尤其常见,用于电源和信号的引入,或用于多块PCB之间的串接。

    技术参数


    - 电流额定值:15安培/接触点
    - 电压额定值:600伏交流电
    - 工作温度范围:-40°C 至 +125°C
    - 绝缘材料:尼龙46(UL94V0认证)
    - 接触材料:磷青铜
    - 镀层:镍上锡
    - 可重复插拔次数:最多3次
    - 接触直径:接受14 AWG至20 AWG电线,绝缘直径范围为2.75mm至4.25mm

    产品特点和优势


    1. 长期可靠性:采用IDC接触方式,提供气体密封连接。
    2. 应力缓解:连接器外壳捕捉电线绝缘层,提供正向应力缓解。
    3. 耐用性测试:经过汽车级冲击、振动及温度循环测试,确保其在极端条件下的可靠性。
    4. 成本效益:相比焊接或压接工艺,减少了总安装成本。
    5. 耐高温:绝缘材料可承受最高260°C的回流焊过程。

    应用案例和使用建议


    这些连接器广泛应用于各类需要将单个电线直接连接到PCB的应用场景,如照明系统、汽车部件、工业控制系统等。例如,在某些照明系统中,这些连接器可用于带载和信号的引入。为了达到最佳效果,建议在组装时遵循制造商提供的工具和操作指南。此外,在需要较高生产效率的情况下,可以考虑选择专门的生产工具来提高装配速度。

    兼容性和支持


    这些连接器具备与各种14-20 AWG线缆的良好兼容性,并且与多种工具和配件兼容,以满足不同的生产和装配需求。生产商提供了详细的技术文档和支持服务,包括应用说明和故障排除指南,以便用户在使用过程中获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 线路连接不稳定 | 确保按照正确的插入力将线材插入连接器中。如果仍然存在问题,检查连接器是否有损坏。|
    | 温度过高导致故障 | 检查安装环境是否超出规定的温度范围,必要时增加散热措施。 |
    | 插入困难 | 检查插入工具是否正确对齐,并确认线材绝缘层没有过厚。 |

    总结和推荐


    总体而言,ELCO 917X系列表面贴装式绝缘位移连接器是一款高度可靠的组件,特别适合在恶劣环境下工作的应用。其优越的电气性能、出色的机械稳定性以及多样化的适用性使其成为众多领域中优选的产品。强烈推荐在需要高性能、低成本连接解决方案的应用中使用这一产品。

009177002022006参数

参数
长*宽*高 18mm(长度)*9mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009177002022006厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009177002022006数据手册

厂牌 PDF简要描述 下载
AVX 固态照明连接器 AVX 009177002022006 009177002022006数据手册

009177002022006封装设计

查看详情并下载
Symbol
Footprint
3D Model
