首页  >  产品百科  >  KC2016Z24.0000C15XXK

KC2016Z24.0000C15XXK

产品分类:
厂牌: AVX
产品描述:
供应商型号: 4293669
供应商: 海外现货
标准整包数: 5

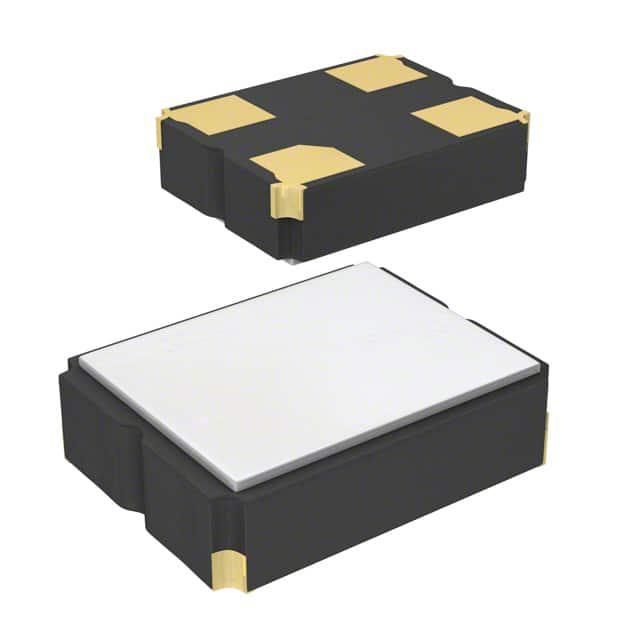

AVX  KC2016Z24.0000C15XXK

KC2016Z24.0000C15XXK概述

    Crystal Oscillators 技术手册

    产品简介


    Crystal Oscillators(晶体振荡器)是一种广泛应用于消费类、网络、工业和娱乐市场的频率控制元件。它们的主要功能是提供精确且稳定的时钟信号,以确保各种电子设备正常运行。这类器件体积小、集成度高,非常适合用于便携式设备、通信系统和嵌入式系统中。

    技术参数


    - 频率范围:0.5 MHz 至 170 MHz
    - 输出类型:CMOS 输出
    - 电源电压:1.8V、2.5V、3.3V
    - 存储温度范围:-55°C 至 150°C
    - 工作温度范围:依据不同型号而异,具体参见表1 和表2
    - 最大供电电压:4.5V
    - 电流消耗:根据不同的频率范围,电流消耗范围从5.2 mA 到19.5 mA 不等
    - 低电平输出电压:小于等于10% 的VCC
    - 高电平输出电压:大于等于90% 的VCC
    - 上升/下降时间:0.5 MHz 至60 MHz 范围内为4 ns,60 MHz 至170 MHz 范围内为1.5 ns
    - 输入电压:低电平输入电压为30% 的VCC,高电平输入电压为70% 的VCC
    - 禁用时间和启用时间:禁用时间为200 ns,启用时间为5 ms
    - 启动时间:最大为5 ms

    产品特点和优势


    - 频率范围广:0.5 MHz 至 170 MHz 能满足多种频率需求。
    - CMOS 输出:提供高可靠性的数字信号输出。
    - 高温适应性:可承受高达+125°C 的工作温度,适用于恶劣环境。
    - 短交货期:适合需要快速生产周期的应用。
    - 紧公差:具有严格的频率公差,确保输出稳定性。

    应用案例和使用建议


    这些晶体振荡器广泛应用于智能手机、路由器、交换机、服务器和各种消费电子产品中。为了确保最佳性能,在选择频率时应考虑到具体应用中的负载条件。例如,在高频应用中,建议选择具有更窄公差的型号,以确保稳定性和可靠性。

    兼容性和支持


    这些晶体振荡器设计用于表面贴装,与现有的PCB设计高度兼容。厂商提供详细的文档和设计指南,帮助客户进行正确的安装和调试。此外,针对特定应用场景的需求,厂商还可以提供定制化的解决方案和支持服务。

    常见问题与解决方案


    - 问题:振荡器启动时间较长。
    - 解决方案:检查电源电压是否达到最小工作电压,并确保电路中没有额外的负载。

    - 问题:频率偏移超过预期。
    - 解决方案:确认所选型号的频率公差是否符合要求,必要时联系制造商获取更多信息。

    - 问题:无法达到预期的电流消耗水平。
    - 解决方案:检查供电电压是否符合规定范围,同时确保所有连接正确无误。

    总结和推荐


    综上所述,这款晶体振荡器凭借其宽频率范围、稳定的输出和良好的高温适应性,在多个领域都有出色的表现。它非常适合对频率控制精度有较高要求的应用场合。强烈推荐使用该产品,尤其是在需要紧凑型解决方案且能承受极端工作条件的情况下。

KC2016Z24.0000C15XXK参数

参数
长*宽*高 2mm*1.6mm*800μm
通用封装 SMD-2016-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KC2016Z24.0000C15XXK厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

KC2016Z24.0000C15XXK数据手册

厂牌 PDF简要描述 下载
AVX AVX KC2016Z24.0000C15XXK KC2016Z24.0000C15XXK数据手册

KC2016Z24.0000C15XXK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 12.706
50+ ¥ 11.6472
250+ ¥ 11.6472
500+ ¥ 11.4354
1000+ ¥ 11.4354
2000+ ¥ 11.4354
10000+ ¥ 11.4354
20000+ ¥ 11.4354
库存: 916
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 63.53
