KC2520C38.4000C1LE00

产品分类:
厂牌: AVX
产品描述:
供应商型号:
供应商:
标准整包数: 0
AVX  KC2520C38.4000C1LE00

KC2520C38.4000C1LE00概述

    高稳定性石英振荡器:KC2520C-C1系列

    产品简介

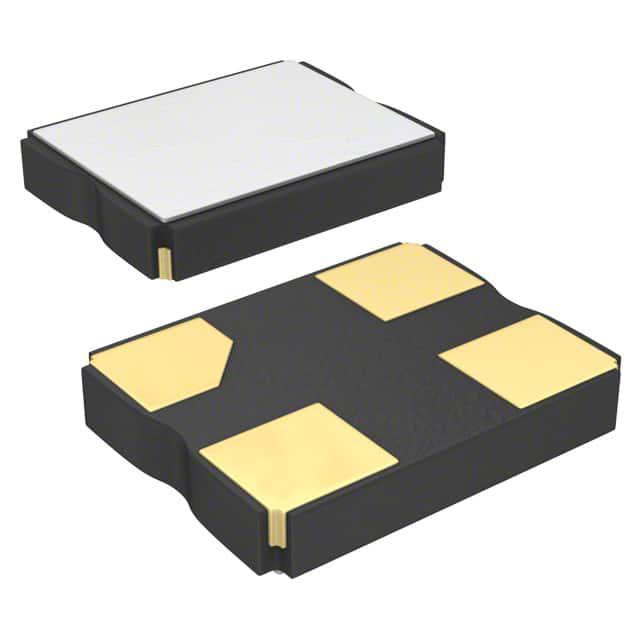

    KC2520C-C1系列是一款符合RoHS标准的高稳定性钟控振荡器。它采用微型陶瓷封装(2.5mm×2.0mm×0.7mm),适用于各种无线通信设备,如Wi-Fi和Bluetooth®模块。该振荡器通过精确的频率控制确保了输出信号的稳定性,适用于对时序要求较高的应用场景。

    技术参数


    KC2520C-C1系列的主要技术规格如下:
    - 封装尺寸: 2.5mm (L) × 2.0mm (W) × 0.7mm (H)
    - 输出频率范围: 1.5 MHz ~ 54 MHz
    - 频率容差:
    - -10到+70°C: ±10×10-6
    - -40到+85°C: ±15×10-6
    - 输出类型: CMOS
    - 供电电压: 1.8V
    - 最大电流消耗:
    - 无负载情况下,频率在1.5到24 MHz之间: ≤3 mA
    - 无负载情况下,频率在24到54 MHz之间: ≤3.5 mA
    - 负载条件下,频率在1.5到24 MHz之间: ≤4 mA
    - 负载条件下,频率在24到54 MHz之间: ≤4.5 mA
    - 存储温度范围: -55°C ~ +125°C
    - 工作温度范围: -10°C ~ +70°C 或 -40°C ~ +85°C
    - 上升/下降时间: ≤4 ns (10% VCC到90% VCC)
    - 低电平输入电压: ≤30% VCC
    - 高电平输入电压: ≥70% VCC

    产品特点和优势


    KC2520C-C1系列的优势在于其超小型封装,能够满足现代电子设备对空间紧凑性的要求。此外,高频率稳定性确保了信号传输的一致性和可靠性,适用于无线通信领域。其卓越的电流消耗特性也使其成为低功耗设计的理想选择。

    应用案例和使用建议


    KC2520C-C1系列广泛应用于Wi-Fi和Bluetooth®模块。为了实现最佳性能,建议在VCC和GND之间添加一个0.01μF的电容器,以提高电路的稳定性和抗干扰能力。另外,在需要禁用输出的情况下,可以通过拉低禁用引脚来实现。

    兼容性和支持


    KC2520C-C1系列支持1.8V的供电电压,且兼容大多数CMOS电路。制造商提供详尽的技术支持,包括详细的技术文档和客户支持服务,帮助用户快速解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1: 如何设置禁用功能?
    - 解答: 拉低禁用引脚即可实现禁用输出。禁用后,振荡器将停止输出信号。

    - 问题2: 电流消耗过高如何解决?
    - 解答: 确保振荡器在规定的工作温度范围内运行,同时检查是否存在额外的负载。如果负载过大,可以尝试减少负载或者增加电源滤波。

    总结和推荐


    KC2520C-C1系列以其卓越的稳定性和可靠性在无线通信领域具有很强的竞争力。其小巧的尺寸和低功耗特性使其成为低功耗设计的理想选择。总体而言,这款产品在许多应用场合表现出色,强烈推荐使用。

KC2520C38.4000C1LE00参数

参数
长*宽*高 2.5mm*2mm*700μm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KC2520C38.4000C1LE00厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

KC2520C38.4000C1LE00数据手册

厂牌 PDF简要描述 下载
AVX AVX KC2520C38.4000C1LE00 KC2520C38.4000C1LE00数据手册

KC2520C38.4000C1LE00封装设计

查看详情并下载
Symbol
Footprint
3D Model
