70 9176 001 522 006

产品分类: 固态照明连接器
厂牌: AVX
产品描述: Contact PIN Solder ST SMD 22AWG T/R Automotive
供应商型号:
供应商:
标准整包数: 0

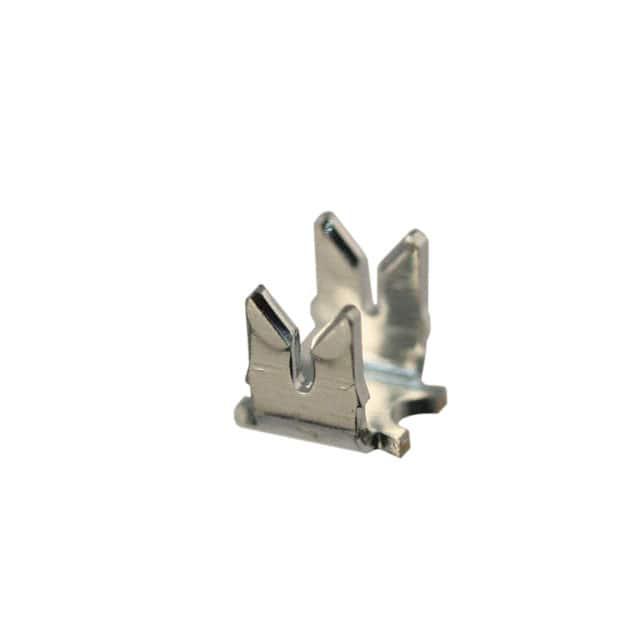

AVX 固态照明连接器 70 9176 001 522 006

70 9176 001 522 006概述


    产品简介


    产品名称: 单针IDC连接器(9176系列)
    产品类型: 表面贴装绝缘位移连接器 (IDC)
    主要功能: 本系列连接器专为连接单根导线至PCB而设计,适用于汽车和工业市场,导线范围从14 AWG到28 AWG。每个单针IDC连接器都能提供可靠的气密连接,并可多次拆卸和重新安装以应对维修需求。
    应用领域: 主要用于直接将单根电线连接到PCB,特别是在照明系统中为PCB供电和传输信号,或通过级联方式连接多个PCB板。

    技术参数


    - 电流等级: 10安培/触点
    - 电压等级: 取决于组件接近度
    - 工作温度: -40°C 到 +125°C
    - 绝缘材料: 尼龙46,UL94V0阻燃等级
    - 接触材料: 磷青铜
    - 电镀: 镍上镀锡
    - 耐用性: 3个周期

    产品特点和优势


    - SMT放置方便: 连接器由自动插件工具以卷带形式供应,非常适合自动化生产线使用。
    - 气密连接: IDC连接器提供长期可靠的PCB连接。
    - 额外的抗张强度: 选配的固定/终止盖提供了额外的应力释放能力,特别适合严苛环境。
    - 汽车级别可靠性测试: 按照汽车标准进行冲击、振动和温度循环测试,确保可靠性和坚固性。
    - 成本效益高: 相较于焊接或压接工艺,减少总成本。
    - 灵活布局: 触点可根据具体应用需求定位在PCB上的任意位置。

    应用案例和使用建议


    应用场景
    - 单独部件连接: 直接将单根导线连接到PCB上。
    - 电源和信号传输: 将电源和信号带到PCB上,或者将多个PCB级联在一起形成连续的PCB串。
    - 照明系统: 在照明系统中为PCB提供电源和信号连接。
    使用建议
    - 焊接和维修: 针对需要维修的情况,可以轻松地拆除并更换最多三次导线。
    - 优化电路布局: 由于每个触点都可以自由地定位在PCB上,因此在设计电路布局时,可以根据实际应用需求灵活调整触点的位置。

    兼容性和支持


    - 与工具兼容: 手动插入工具(通用手柄)067000773001000;参阅应用注释201-01-124。
    - 支持文档: 请参考ELCO规范201-01-106和应用注释201-01-124。

    常见问题与解决方案


    - Q: 如何插入导线?
    - A: 使用手动插入工具将导线插入IDC连接器。

    - Q: 导线能否多次拆卸和重新安装?
    - A: 是的,如果需要维修,导线可以拆除并更换最多三次。

    - Q: 适用于什么导线尺寸?
    - A: 支持18-24 AWG尺寸的导线,具体尺寸请参考技术手册。


    总结和推荐


    总结:
    - 优势: 9176系列IDC连接器提供了高效的气密连接,具有高可靠性、耐用性和灵活性。此外,这些连接器可以节省组装成本,简化生产流程,使它们成为广泛应用于汽车和工业市场的理想选择。
    - 挑战: 由于需要使用特定的手动工具进行装配,可能增加一定的组装难度。
    推荐:
    - 适用场合: 推荐用于汽车电子、工业控制系统和照明系统的电源和信号传输。
    - 用户反馈: 对于需要高度可靠和稳定连接的应用场景,该系列连接器表现出色,用户反馈良好。

70 9176 001 522 006参数

参数
长*宽*高 4mm(长度)*4mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

70 9176 001 522 006厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

70 9176 001 522 006数据手册

厂牌 PDF简要描述 下载
AVX 固态照明连接器 AVX 70 9176 001 522 006 70 9176 001 522 006数据手册

70 9176 001 522 006封装设计

查看详情并下载
Symbol
Footprint
3D Model
