首页  >  产品百科  >  KC5032K13.5600C1GE00

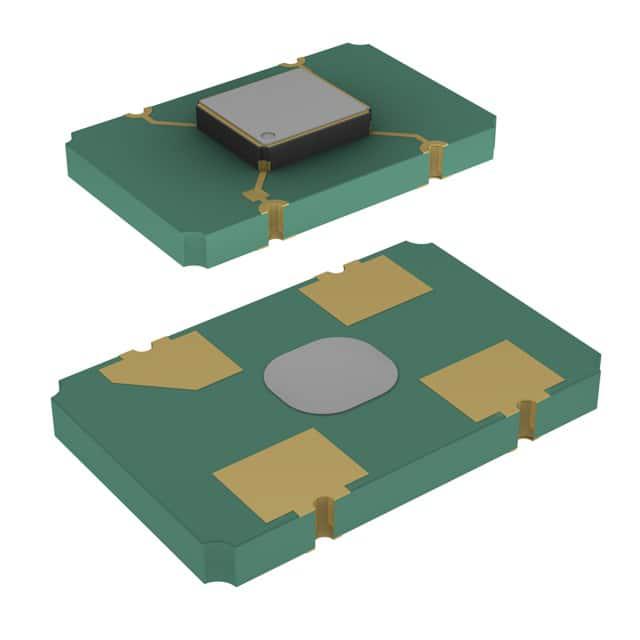

KC5032K13.5600C1GE00

产品分类:
厂牌: AVX
产品描述: Oscillator XO 13.56MHz ±50ppm 15pF CMOS 55% 1.8V/2.5V/3.3V 4-Pin SMD T/R
供应商型号: 478-KC5032K13.5600C1GE00TR-ND
供应商: Digi-Key
标准整包数: 1
AVX  KC5032K13.5600C1GE00

KC5032K13.5600C1GE00概述

    Crystal Oscillators 技术手册

    1. 产品简介


    晶体振荡器是一种重要的电子元器件,广泛应用于消费电子、网络设备、工业控制及音频处理等领域。该型号的晶体振荡器支持多种输出类型(CMOS),提供宽泛的工作电压范围,并具有多种尺寸选择,以适应不同的设计需求。

    2. 技术参数


    以下是该型号晶体振荡器的技术参数表:
    - 频率范围: 1.5 MHz 至 160 MHz
    - 输出类型: CMOS
    - 工作电压范围:
    - Ver.E: 1.6 V 至 3.63 V
    - Ver.N: 2.5 V, 3.3 V, 5.0 V
    - 电流消耗:
    - 标准规格:最低至最高电压变化区间内的最大电流为 27 mA
    - 低相位噪声版本: 最大电流为 40 mA
    - 存储温度范围: -55 °C 至 +125 °C
    - 工作温度范围:
    - Ver.E: -10 °C 至 +70 °C
    - Ver.N: -40 °C 至 +105 °C
    - 相位噪声性能:
    - 典型值:@25 MHz 频率,@10 Hz 偏移时 -89 dBc/Hz

    3. 产品特点和优势


    这款晶体振荡器具有以下几个显著特点和优势:
    - 宽频率范围:支持从 1.5 MHz 到 160 MHz 的各种应用需求。
    - 低电流消耗:特别适用于便携式设备和电池供电的应用场景。
    - 相位噪声低:特别设计的低相位噪声版本,提供出色的时钟信号质量。
    - 宽工作电压范围:可以满足不同电源条件下的需求,增加设计灵活性。
    - 高可靠性:符合 RoHS 标准,适用于环保要求高的应用。

    4. 应用案例和使用建议


    根据手册提供的应用场景,这款晶体振荡器适用于多种电子设备,例如消费电子产品、网络路由器、工业控制系统和音频设备等。使用时需要注意以下几点建议:
    - 精确选频:根据应用需求选择合适的频率范围。
    - 电源管理:合理配置电源电压,避免过高或过低的电压导致电流消耗超出预期。
    - 温度管理:特别关注工作温度范围内的性能变化,确保在极端条件下仍能稳定工作。

    5. 兼容性和支持


    这款晶体振荡器与其他电子元件具有良好的兼容性,适用于多种表面贴装技术(SMT)设备。制造商提供了详细的技术支持文档和客户支持服务,帮助用户解决安装和调试过程中可能遇到的问题。

    6. 常见问题与解决方案


    根据技术手册,以下是一些常见的问题及其解决方案:
    - 问题: 振荡器无法启动。
    - 解决方案: 检查电源电压是否符合要求,确认所有引脚连接正确。
    - 问题: 输出波形失真。
    - 解决方案: 确认负载电容值是否匹配,调整输入电源电压到合适水平。

    7. 总结和推荐


    综合以上分析,这款晶体振荡器在多个方面表现出色,特别是其宽频率范围、低电流消耗和低相位噪声特性使其成为许多应用场景的理想选择。考虑到其优异的性能和广泛的适用范围,强烈推荐使用此款晶体振荡器。

KC5032K13.5600C1GE00参数

参数
长*宽*高 5mm*3.2mm*1.2mm
通用封装 SMD-5032-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KC5032K13.5600C1GE00厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

KC5032K13.5600C1GE00数据手册

厂牌 PDF简要描述 下载
AVX AVX KC5032K13.5600C1GE00 KC5032K13.5600C1GE00数据手册

KC5032K13.5600C1GE00封装设计

查看详情并下载
Symbol
Footprint
3D Model
