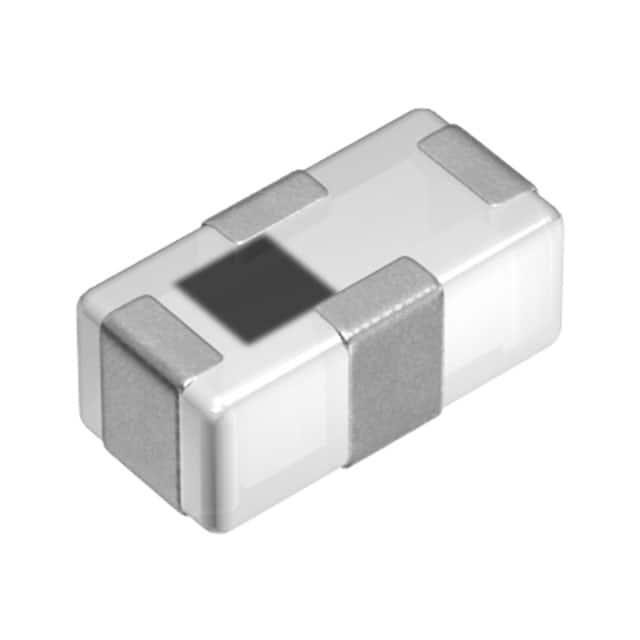

HHM1944A1

产品分类: 巴伦(balun)
厂牌: TDK
产品描述: 50Ω 20dB 181° 758MHz 821MHz 0.85dB 100Ω SMD 贴片安装
供应商型号: HHM1944A1
供应商: 国内现货
标准整包数: 1
TDK 巴伦(balun) HHM1944A1

HHM1944A1概述

    HHM1944A1 Multilayer Balun 技术手册

    1. 产品简介


    HHM1944A1 是一款专为 758-821 MHz 频段设计的多层平衡不平衡变换器(Balun)。它主要用于射频(RF)电路中,通过提供一个平衡端口到非平衡端口的转换来增强信号的传输质量。HHM1944A1 具备小型化的特点,采用 EIA 0402 封装,适合在各种便携式和高密度集成设备中应用,如无线通信设备、移动通信基站和测试仪器等。

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸 | 1.0x0.5mm (EIA 0402) |
    | 非平衡端口特性阻抗 | 50Ω (额定值) |
    | 平衡端口特性阻抗 | 100Ω (额定值) |
    | 回波损耗 | 20 dB 到 27.2 dB |
    | 相位平衡 | 168° 到 192° |
    | 幅度平衡 | -2.0 dB 到 2.0 dB |
    | 插入损耗 | 0.48 dB 到 0.80 dB |
    | 功率处理能力 | 最大 1 W |
    | 工作温度范围 | -40°C 到 +85°C |
    | 存储温度范围 | -40°C 到 +85°C |

    3. 产品特点和优势


    HHM1944A1 多层平衡不平衡变换器具有以下独特功能和优势:
    - 高频率范围:适用于 758-821 MHz 频段,确保在高频环境下依然保持良好的信号传输性能。
    - 出色的回波损耗和插入损耗:确保低反射损耗和低信号损失,提高系统的整体效率。
    - 小巧封装:符合 EIA 0402 封装标准,适用于紧凑型设计。
    - 宽温度范围:在极端温度条件下仍能可靠运行,适合各种工业和消费类应用。

    4. 应用案例和使用建议


    HHM1944A1 可广泛应用于各种 RF 设备中,例如:
    - 无线通信设备
    - 移动通信基站
    - 测试仪器
    - 医疗成像设备
    使用建议:
    - 确保焊点的均匀性以避免信号失真。
    - 选择合适的电源和接地布局,以减少噪声干扰。
    - 在组装时遵循推荐的回流焊接曲线,确保焊接质量和可靠性。

    5. 兼容性和支持


    HHM1944A1 与常见的 RF 设备和系统兼容,能够无缝集成到现有设计中。厂商提供详细的技术文档和支持服务,确保客户在使用过程中能够获得及时的技术帮助和指导。

    6. 常见问题与解决方案


    - 问题:焊接后产品无法正常工作。
    解决方案:检查焊接质量和是否有短路现象。如果需要,重新进行焊接。
    - 问题:插入损耗超出预期。
    解决方案:检查设备是否在规定的频率范围内使用,以及是否存在外部干扰。

    7. 总结和推荐


    综上所述,HHM1944A1 多层平衡不平衡变换器是一款高性能、高可靠性的 RF 元器件,特别适用于需要高性能信号传输的应用场景。其小巧的尺寸和宽温度范围使其成为多种设备的理想选择。强烈推荐用于对信号质量要求较高的射频系统中。

HHM1944A1参数

参数
平衡端口阻抗 100Ω
最大工作频率 821MHz
最小工作频率 758MHz
不平衡端口阻抗 50Ω
最大插入损耗 0.85dB
振幅差 -
共模抑制比CMRR -
相位差 181°
回波损耗 20dB
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
