2450BL15K100E

产品分类: 巴伦(balun)
产品描述: 50Ω 9.5dB 180° ±10° 2.4GHz,2.5GHz 2.5GHz 1dB 100Ω 0805 贴片安装 2mm*1.25mm*850μm
供应商型号:
供应商:
标准整包数: 0

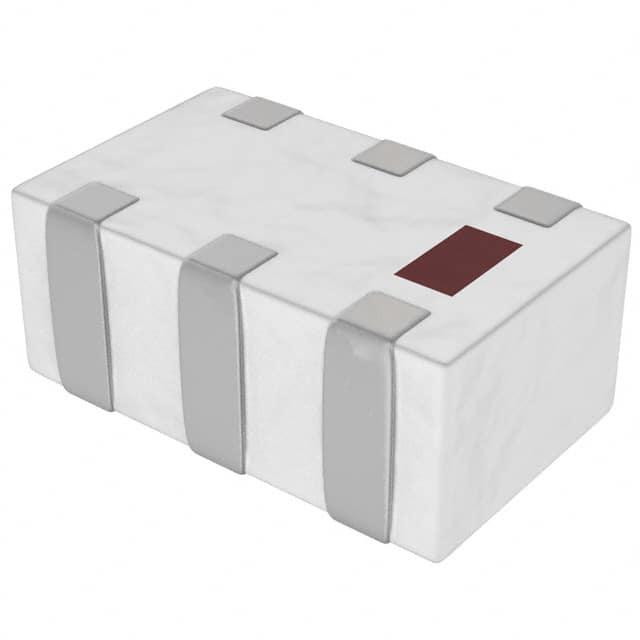

JOHANSON TECHNOLOGY 巴伦(balun) 2450BL15K100E

2450BL15K100E概述

    # 产品介绍:2.45 GHz 中频性能平衡变压器

    产品简介


    基本介绍
    本文档介绍了型号为2450BL15K100的2.45 GHz中频性能平衡变压器(Balun)。这款产品由Johanson Technology, Inc.制造,设计用于高频应用场合,可与TDK兼容。该器件的主要功能是实现无平衡端口到平衡端口之间的信号转换,适用于无线通信系统及其他需高精度频率处理的应用。

    技术参数


    | 参数 | 规格 |

    | 频率范围(MHz) | 2400~2500 |
    | 阻抗(不平衡) | 50Ω |
    | 差分阻抗(平衡) | 100Ω |
    | 插入损耗(dB) | 最大值1.0 dB |
    | 回波损耗(dB) | 最小值9.5 dB |
    | 相位差(度) | ±10 |
    | 幅度差(dB) | 最大值2 dB |
    | 操作温度范围 | -40℃至+85℃ |
    | 功率容量 | 最大值3瓦 |

    产品特点和优势


    独特功能和优势
    1. 高性能:2.45 GHz的工作频率使其适用于众多无线通讯系统。
    2. 优良的电气性能:出色的插入损耗和回波损耗确保信号传输的高保真度。
    3. 宽工作温度范围:-40°C到+85°C的操作温度范围使得它适合各种恶劣环境条件下的应用。
    4. 兼容性强:能够与TDK系列组件兼容,有助于简化集成过程。

    应用案例和使用建议


    实际应用场景
    该产品广泛应用于无线局域网(WLAN)、蓝牙系统以及无线传感器网络等高频信号处理场合。通过提供无平衡端口到平衡端口的转换,它能有效提升系统的整体性能。
    使用建议
    - 在布线时应考虑阻抗匹配,以获得最佳性能。
    - 请根据设计需求选择适当的电源馈送方式(带或不带直流馈送)。

    兼容性和支持


    兼容性
    此产品设计与TDK系列兼容,可用于替代或补充现有系统中的相关组件。
    支持和维护
    Johanson Technology, Inc.为客户提供详尽的技术支持和售后服务,涵盖产品使用指导、故障排查等内容。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查接线是否正确且匹配阻抗 |
    | 回波损耗异常 | 重新检查电源馈送连接情况 |

    总结和推荐


    产品评价
    综上所述,2450BL15K100是一款专为高频信号处理设计的高性能平衡变压器,具备优异的电气性能和广泛的温度适应能力。其兼容性强,易于集成,特别适合用于需要高可靠性与稳定性的无线通信系统中。
    推荐使用
    鉴于其优越的功能和广泛的适用性,强烈推荐该产品用于各种无线通信系统及要求严格的频率处理场景。

2450BL15K100E参数

参数
最大工作频率 2.5GHz
回波损耗 9.5dB
最小工作频率 2.4GHz,2.5GHz
最大插入损耗 1dB
平衡端口阻抗 100Ω
振幅差 -
相位差 180° ±10°
不平衡端口阻抗 50Ω
共模抑制比CMRR -
长*宽*高 2mm*1.25mm*850μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2450BL15K100E厂商介绍

Johanson Technology是一家全球领先的射频和微波陶瓷电容器制造商,专注于为各种应用提供高性能的电容器解决方案。公司主营产品包括:

1. 射频/微波陶瓷电容器:用于高频电路,如无线通信、**、**通信等。
2. 表面贴装电容器:适用于自动化装配线,常用于消费电子和工业设备。
3. 高压陶瓷电容器:适用于需要高电压稳定性的应用,如电力系统和医疗设备。
4. 通用陶瓷电容器:适用于各种通用电子设备,提供基本的电容功能。

Johanson Technology的产品广泛应用于通信、工业、医疗、*事和****等领域。公司的优势在于:

- 技术创新:持续研发新技术,以满足不断变化的市场需求。
- 高质量标准:产品符合严格的质量控制标准,确保可靠性和耐用性。
- 定制解决方案:能够根据客户特定需求提供定制化的电容器解决方案。
- 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供及时的支持和解决方案。

2450BL15K100E数据手册

厂牌 PDF简要描述 下载
JOHANSON TECHNOLOGY 巴伦(balun) JOHANSON TECHNOLOGY 2450BL15K100E 2450BL15K100E数据手册
