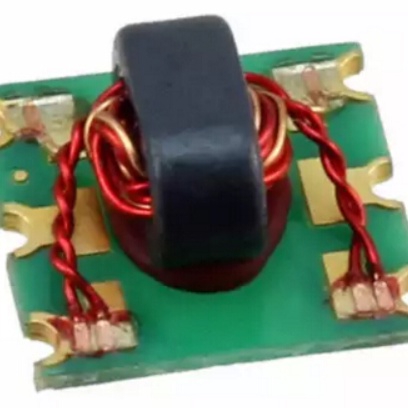

H2TC4-1W-7ALN+

产品分类: 巴伦(balun)
产品描述: 封装:SMD-6P,3.8x4.2mm 3-800MHz,SMT,50Ω,1:4阻抗比,巴伦变压器
供应商型号: TC4-1W-7ALN+ SMD-6P,3.8X4.2MM
供应商: 云汉优选
标准整包数: 1
HENRYTECH/成都恒利泰 巴伦(balun) H2TC4-1W-7ALN+

H2TC4-1W-7ALN+概述

    H2TC4-1W-7ALN+ RF Balun Transformer 技术手册

    产品简介


    H2TC4-1W-7ALN+ 是一款高性能射频变压器,主要应用于3-800 MHz频段内的无线通信领域。作为一款平衡放大器,它集成了阻抗匹配、平衡放大和变压器功能,适用于手机通信(Cellular)和甚高频(VHF)领域。其关键组件包括一个阻抗匹配网络和一个1:4耦合电感变换器,确保信号在不同频率下保持良好的相位平衡和幅度一致性。

    技术参数


    | 参数 | 测试条件 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | 主线损耗(Pin6-3) | 3-800 MHz | dB | - | 1.2 | 2.0 |
    | 主线损耗(Pin6-1) | 3-800 MHz | dB | - | 2.2 | 3.0 |
    | 幅度平衡 | 3-800 MHz | dB | 0.0 | 0.8 | 1.5 |
    | 相位平衡 | 3-800 MHz | ° | 0.0 | 5.0 | 15.0 |
    | 输入回波损耗 | 3-800 MHz | dB | 8.0 | 12.0 | - |
    | 共模抑制比(CMRR) | 3-800 MHz | dB | 20.0 | 25.0 | - |
    电气特性:
    - 射频功率:0.25W
    - 直流电流:30mA
    - 工作温度范围:-40℃ 至 +85℃
    - 存储温度范围:-55℃ 至 +100℃
    - 260°C 焊锡兼容
    - 符合RoHS标准且无铅

    产品特点和优势


    H2TC4-1W-7ALN+的主要特点是其卓越的相位平衡性能(在3-800 MHz范围内为0.0至15.0°),保证了信号传输的稳定性。此外,它的共模抑制比(CMRR)高达20.0至25.0 dB,确保了在不同应用环境下信号干扰的最小化。这款RF Balun Transformer还具有宽广的工作温度范围,适合各种严苛的环境条件,进一步增强了其可靠性。

    应用案例和使用建议


    H2TC4-1W-7ALN+广泛应用于各类无线通信设备中,如手机通信和甚高频电台。具体应用案例包括移动通信基站、对讲机和便携式无线电设备等。为了最大化利用其性能,建议在电路设计时确保阻抗匹配,避免信号反射,同时注意合理布线以减少电磁干扰。对于极端温度环境下的使用,应考虑使用散热装置以维持其稳定运行。

    兼容性和支持


    H2TC4-1W-7ALN+与常见的通信模块和天线系统高度兼容,适用于多种应用场景。制造商亨利科技提供了全面的技术支持和售后服务,包括详细的安装指南和技术咨询,以帮助客户顺利集成并优化其产品性能。

    常见问题与解决方案


    1. Q: 在高温环境下,产品能否正常工作?
    - A: 产品的工作温度范围为-40℃至+85℃,存储温度范围为-55℃至+100℃。如需在极端温度环境下使用,建议采取适当的散热措施。
    2. Q: 如何进行阻抗匹配?
    - A: 阻抗匹配是通过调整输入和输出端的电路实现的。通常情况下,需要在PCB设计阶段进行仔细规划,并根据产品手册中的推荐布局来完成。
    3. Q: 产品如何与外部设备兼容?
    - A: 产品具有广泛的兼容性,可以通过合理的电路设计与各种通信模块和天线系统无缝对接。建议在设计阶段咨询亨利科技的技术支持团队。

    总结和推荐


    H2TC4-1W-7ALN+是一款专为无线通信领域设计的高性能射频变压器,具备出色的电气特性和广泛的温度适应性。其卓越的相位平衡和共模抑制性能使其在多种复杂应用环境中表现出色。我们强烈推荐H2TC4-1W-7ALN+用于需要高精度和可靠性的无线通信系统中,特别是在3-800 MHz频段内。亨利科技提供的完善技术支持和售后服务将帮助您充分发挥其性能优势。
