0732250042

产品分类: 巴伦(balun)
厂牌: MOLEX
产品描述:
供应商型号:
供应商:
标准整包数: 0
MOLEX 巴伦(balun) 0732250042

0732250042概述


    产品简介




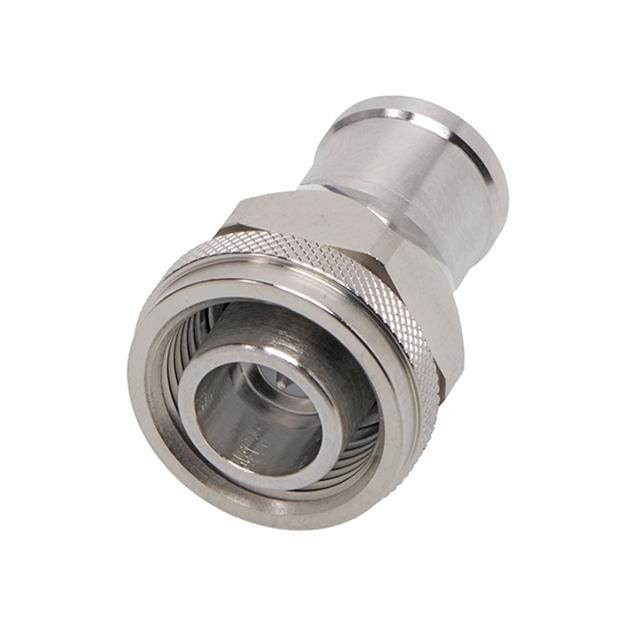

    本文档详细介绍了一款用于3/8SF电缆的2.2-5系列插头,该插头设计用于50欧姆阻抗的焊接连接。这款插头广泛应用于通信设备和射频领域,是构建高性能射频系统的理想选择。


    技术参数




    | 参数 | 规格 |
    |--------------------------|------------------------------------------|
    | 频率范围 | 0-6GHz |
    | 阻抗 | 50欧姆 |
    | 耐压(交流) | 1500V @ 0.5mA |
    | 回波损耗(典型值) | ≤-26dB (0-6GHz) |
    | PIM3(典型值) | ≤-160dBc @ 1800MHz |
    | 本体材料 | 黄铜,三元镀层 |
    | 接触点材料 | 黄铜,银镀层 |
    | 绝缘体材料 | PTFE |
    | 连接螺母材料 | 黄铜,镍镀层 |
    | O型圈材料 | 硅橡胶 |
    | 尺寸规格 | 见表1和表2 |


    产品特点和优势




    这款2.2-5插头具备以下特点和优势:
    - 高频率范围:支持0到6GHz的高频信号传输。
    - 低回波损耗:回波损耗典型值为-26dB,保证信号完整性。
    - 优越的耐压性能:可以承受1500V的交流电压,确保可靠性和安全性。
    - 优良的PIM性能:PIM3典型值≤-160dBc,减少干扰,提高系统性能。
    - 耐用材料:采用黄铜、PTFE和硅橡胶等耐用材料,确保长期稳定运行。


    应用案例和使用建议




    应用案例

    这款2.2-5插头常用于基站、卫星通信系统、雷达和无线通信设备中。由于其高频率范围和低回波损耗,它能够确保信号传输的质量,尤其是在高速数据传输和高精度测量应用中表现出色。

    使用建议

    在安装过程中,请严格按照推荐的剥线尺寸进行操作(见图)。若使用热缩管,建议在焊接前将其放置在电缆上。在焊接时要确保良好的接触点连接,以避免任何可能的信号衰减。


    兼容性和支持



    该插头与多种射频电缆兼容,例如3/8SF电缆。厂商提供了详尽的技术支持和售后服务,以确保客户能够顺利地使用和维护这些产品。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |-----------------------------|----------------------------|
    | 插头无法正常连接 | 检查连接螺母是否正确安装 |
    | 信号质量不佳 | 检查接触点是否有氧化或损坏 |
    | 耐压测试失败 | 检查焊接点是否牢固 |


    总结和推荐




    综上所述,这款2.2-5插头在高频通信领域的性能表现优异,具有出色的回波损耗和PIM性能,非常适合需要高可靠性和高精度信号传输的应用场景。我们强烈推荐此产品作为射频系统建设中的关键组件。

0732250042参数

参数
共模抑制比CMRR -
不平衡端口阻抗 -
最大插入损耗 -
最小工作频率 -
最大工作频率 -
回波损耗 -
相位差 -
平衡端口阻抗 -
振幅差 -
包装方式 散装

0732250042厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0732250042数据手册

厂牌 PDF简要描述 下载
MOLEX 巴伦(balun) MOLEX 0732250042 0732250042数据手册
