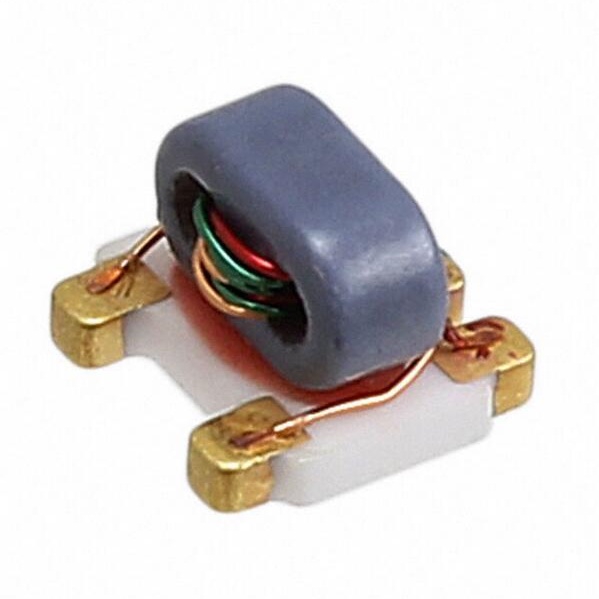

H2TC4-25+

产品分类: 巴伦(balun)
产品描述: 封装:SMD-5P,3.8x3.8mm 500-2500MHz,SMT,50Ω,1:4阻抗比,巴伦变压器
供应商型号: TC4-25+ SMD-5P,3.8X3.8MM
供应商: 云汉优选
标准整包数: 1
HENRYTECH/成都恒利泰 巴伦(balun) H2TC4-25+

H2TC4-25+概述

    电子元器件技术手册解析:H2TC4-25+ RF Balun Transformer

    产品简介


    H2TC4-25+ 是一款 50Ω 1:4 变压器,适用于射频(RF)应用。该变压器主要用于阻抗匹配、平衡放大器和巴伦(Balun)。其独特的设计使其能够广泛应用于各种高频电路中,例如蜂窝通信和甚高频(VHF)领域。

    技术参数


    | 参数 | 测试条件 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | 额定射频功率 | TA=25℃, 0dBm | W 0.25
    | 工作温度范围 ℃ | -40 +85 |
    | 存储温度范围 ℃ | -55 +100 |
    | 主线损耗 (Pin4-3) | 500-2500 MHz | dB | 3.2 | 3.5
    | 主线损耗 (Pin4-1) | 500-2500 MHz | dB | 3.2 | 3.5
    | 幅度平衡 dB | 1.8 | 1.5 | 12.0 |
    | 相位平衡 ° | 1.8 | 1.5 | 12.0 |
    | 输入回波损耗 (Pin4) | 500-2500 MHz | dB | 35.0 | 12.0

    产品特点和优势


    H2TC4-25+ 以其卓越的性能和可靠性在同类产品中脱颖而出。具体优势如下:
    - 高功率能力:额定射频功率为 0.25W,适合多种高功率射频应用。
    - 宽工作温度范围:能在极端环境下稳定工作,工作温度范围从 -40℃ 到 +85℃,存储温度范围更广,从 -55℃ 到 +100℃。
    - 低损耗和高平衡性:主线损耗低至 3.2dB,且幅度平衡和相位平衡均在 1.5dB 和 1.5° 以内。
    - 阻抗匹配和平衡放大器支持:能有效实现阻抗匹配和平衡放大器功能,提升整体系统的性能。
    - 符合 RoHS 标准:无铅设计,环保安全。

    应用案例和使用建议


    应用案例:
    1. 移动通信基站:用于基站的阻抗匹配和信号传输。
    2. 雷达系统:用于提高雷达系统的信号质量和稳定性。
    3. 无线通信设备:在各种无线通信设备中提供高性能的阻抗匹配和信号转换。
    使用建议:
    - 在设计时需确保匹配网络的设计正确,以充分利用其高功率能力和低损耗特性。
    - 使用过程中应注意保持合适的散热措施,尤其是在高功率操作下。
    - 确保良好的接地连接,避免噪声干扰。

    兼容性和支持


    H2TC4-25+ 设计与多种标准兼容,可与市面上常见的射频电路板兼容。制造商亨利科技(HenryTech)提供了详细的技术支持文档,包括设计指南和故障排除手册,帮助用户更好地使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品在高功率运行时过热 | 确保散热设计合理,必要时增加散热片或风扇。|
    | 信号传输不稳定 | 检查线路接头是否紧固,重新焊接接点。 |
    | 电源电压超出规格 | 确保电源电压符合要求,检查电源线路。|

    总结和推荐


    综上所述,H2TC4-25+ RF Balun Transformer 凭借其高功率能力、宽工作温度范围和出色的性能指标,在射频应用领域表现出色。其在阻抗匹配和平衡放大器方面的应用尤为突出,是许多射频系统的理想选择。因此,强烈推荐使用该产品,特别是在需要高性能、可靠性和宽温范围的应用场景中。
    如需进一步咨询或技术支持,请联系:
    - 电话:+86-28-85589664
    - 邮箱:mrli@henglitaitech.com
    - 网站:www.hltchips.com
    - 地址:四川省成都市高新区西区天琴东路198号
