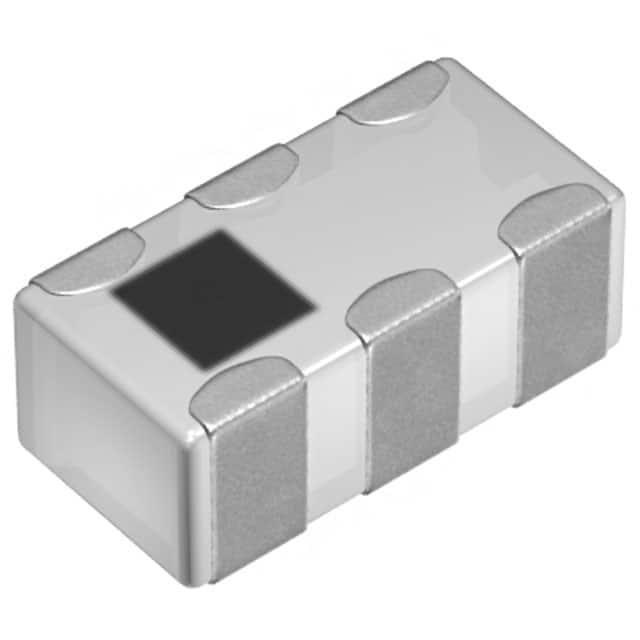

HHM1727D1

产品分类: 巴伦(balun)
厂牌: TDK
产品描述: 50Ω 10dB 180° ±15° 3.3GHz,3.9GHz 3.9GHz 1.2dB 50Ω 贴片安装
供应商型号: 810-HHM1727D1
供应商: Mouser
标准整包数: 1
TDK 巴伦(balun) HHM1727D1

HHM1727D1概述

    HHM1727D1 Multilayer Balun 技术手册解析

    产品简介


    HHM1727D1 是一款多层平衡-不平衡变换器(Multilayer Balun),适用于3300至4200 MHz的频率范围。该元件的主要功能是实现单端信号到差分信号的转换,适用于需要高频信号传输的应用场景。其主要应用领域包括AV设备、电信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备及工业机器人等。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作频率范围 | 3300 | - | 4200 | MHz |
    | 单端端口阻抗 | 50 | (Nominal) | - | Ω |
    | 差分端口阻抗 | 50 | (Nominal) | - | Ω |
    | 单端端口回波损耗 | 10 | 12.6 | - | dB |
    | 相位平衡 | 165 | 177 | 195 | deg. |
    | 幅度平衡 | -1.5 | 0.3 | 1.5 | dB |
    | 插入损耗 | - | 0.78 | 1.2 | dB |
    工作温度范围:-40°C 至 +85°C
    存储温度范围:-40°C 至 +85°C

    产品特点和优势


    HHM1727D1 具有以下几个显著的优势:
    1. 宽频带特性:能够在3300至4200 MHz的频率范围内稳定工作。
    2. 高回波损耗:单端端口的回波损耗达到12.6 dB,意味着能够有效减少信号反射,提高信号传输质量。
    3. 高相位平衡:在工作频率范围内,相位平衡度保持在165至195度之间,确保信号在传输过程中的准确性。
    4. 低插入损耗:插入损耗为0.78至1.2 dB,保证信号传输效率。
    5. 兼容性:符合RoHS标准,适用于广泛的电子产品设计。

    应用案例和使用建议


    应用案例:
    - 在电信设备中,HHM1727D1 可用于无线通信系统的前端射频模块,提供信号的平衡-不平衡转换。
    - 在测量设备中,HHM1727D1 可以用于信号处理模块,提升测量精度。
    使用建议:
    - 在焊接过程中,遵循推荐的回流焊工艺曲线,确保焊接质量。
    - 在实际应用中,注意检查频率范围内的性能表现,特别是在高负载情况下。

    兼容性和支持


    HHM1727D1 兼容多种电子设备,适合用于普通电子设备的设计。制造商提供了详细的技术支持和文档,包括产品的交付规范、安全提醒等。

    常见问题与解决方案


    1. 问题:插入损耗过大
    解决办法:检查焊接质量,确保焊点无虚焊或短路。
    2. 问题:相位平衡不稳定
    解决办法:确保信号源的稳定性,避免外部干扰。
    3. 问题:频率响应不佳
    解决办法:检查电源供应的稳定性,确保工作电压在额定范围内。

    总结和推荐


    HHM1727D1 多层平衡-不平衡变换器是一款性能优异的高频元件,具有广泛的适用范围和较高的可靠性。其宽频带特性、高回波损耗和低插入损耗使其成为许多高频应用的理想选择。在实际应用中,需关注焊接工艺和信号源的稳定性,以确保最佳性能。综合来看,HHM1727D1 是值得推荐的产品。

HHM1727D1参数

参数
回波损耗 10dB
相位差 180° ±15°
最小工作频率 3.3GHz,3.9GHz
最大工作频率 3.9GHz
最大插入损耗 1.2dB
不平衡端口阻抗 50Ω
平衡端口阻抗 50Ω
振幅差 -
共模抑制比CMRR -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
