WLA.10

产品分类: 蓝牙芯片
厂牌: TAOGLAS
产品描述: 2.4GHz,5.15GHz 2.5GHz,5.85GHz 焊接安装,贴片安装 500μm(高度)
供应商型号: N-WLA.10
供应商: 云汉优选
标准整包数: 1
TAOGLAS 蓝牙芯片 WLA.10

WLA.10概述


    产品简介

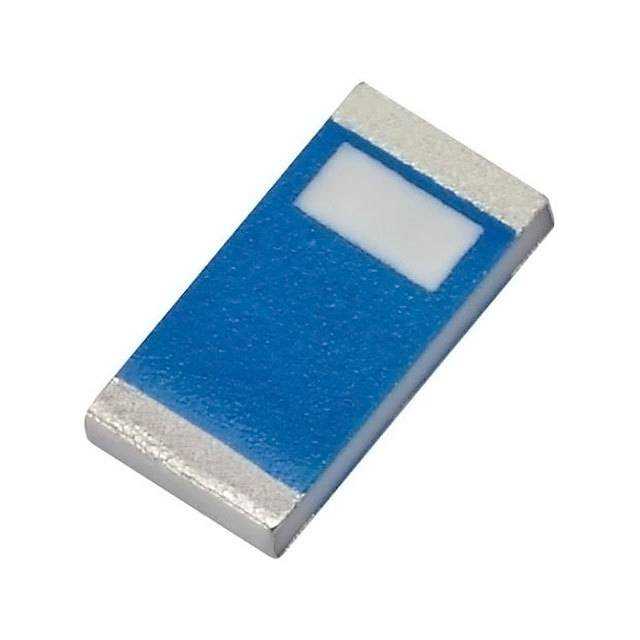

    WLA.10 是一款用于双频Wi-Fi(2.4GHz/5.8GHz)通信的微型陶瓷天线,特别适用于空间受限的手持设备。其紧凑的设计(尺寸为3.2mm x 1.6mm x 0.5mm),高效率,以及双频带工作能力使其成为各种无线通信应用的理想选择。本产品主要用于手持设备、平板电脑、特殊控制系统以及无线遥控等领域。

    技术参数


    - 频率范围:2.400-2.500 MHz(2.4GHz频段)/ 5.150-5.850 MHz(5.8GHz频段)
    - 带宽:100 MHz(回波损耗小于-10 dB)/ 1332 MHz(回波损耗小于-6 dB)
    - 峰值增益:1.25 dBi(2.4GHz频段)/ 2.17 dBi(5.8GHz频段)
    - 效率:66.40%(2.4GHz频段)/ 59.68%(5.8GHz频段)
    - 阻抗:50 Ω
    - 最大输入功率:2W
    - 机械规格:
    - 尺寸:3.2 mm x 1.6 mm x 0.5 mm
    - 重量:0.02 g
    - 环境要求:
    - 存储温度:-25°C 到 85°C
    - 工作温度:-40°C 到 85°C
    - 相对湿度:20% 到 70%

    产品特点和优势


    1. 高效率:WLA.10在2.4GHz和5.8GHz频段都保持稳定的高效率,允许在所有可用信道上实现最大数据传输速率。
    2. 双频带工作:能够同时支持2.4GHz和5.8GHz频段,满足多种无线通信需求。
    3. 紧凑设计:作为市面上最小的天线之一,其尺寸仅为3.2mm x 1.6mm x 0.5mm,非常适合空间受限的应用。
    4. 表面贴装:便于安装和生产,提高制造效率。
    5. 符合RoHS标准:环保设计,适用于各种应用场合。

    应用案例和使用建议


    典型应用
    - 手持设备:如智能手机和平板电脑,由于空间限制,需要高效且小巧的天线。
    - IEEE 802.11b/g/n/ac标准设备:广泛应用于现代无线网络设备。
    - 特殊控制系统:用于工业控制和自动化系统。
    - 无线遥控:如智能家居中的遥控设备。
    使用建议
    - 地面平面优化:在小型设备上使用时,可以通过优化匹配电路来补偿效率损失。
    - 模块制造商指定:选择略高于模块制造商规定的峰值增益的天线,可以确保更好的整体性能。
    - 测试和调整:建议在实际集成过程中进行测试并调整匹配电路以达到最佳性能。

    兼容性和支持


    WLA.10 天线的兼容性良好,可轻松集成到现有的PCB设计中。Taoglas公司提供技术支持和优化服务,帮助客户确保其设备符合相关规范要求。

    常见问题与解决方案


    1. 地面平面尺寸影响效率:如果地面平面尺寸小于标准规格(如80mm x 40mm),效率会降低。可通过联系当地Taoglas办事处寻求优化服务。
    2. 峰值增益限制:尽管模块制造商可能规定了峰值增益限制,但建议选择高于自由空间条件下的峰值增益,以补偿设备内的性能降级。如果不确定,建议联系Taoglas进行测试。

    总结和推荐


    综上所述,WLA.10是一款具备高效率、小巧轻便且易于集成的双频Wi-Fi陶瓷天线。其独特的设计和性能优势使其在手持设备、平板电脑及特殊控制系统中表现优异。强烈推荐WLA.10作为高效、可靠且灵活的天线解决方案。

WLA.10参数

参数
最大数据速率 -
ISM带宽 -
最大工作频率 2.5GHz,5.85GHz
支持协议 -
最大工作供电电压 -
最小工作频率 2.4GHz,5.15GHz
最小工作供电电压 -
范围 -
接口类型 -
典型灵敏度 -
长*宽*高 500μm(高度)
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装

WLA.10厂商介绍

TAOGLAS公司是一家全球领先的特种玻璃和材料解决方案提供商,专注于为各种工业应用提供高质量的玻璃产品。公司的主要产品分类包括:

1. 安全玻璃:用于建筑、汽车和安全防护领域,提供抗冲击和防弹性能。
2. 光学玻璃:用于精密光学仪器和高端相机镜头,保证光线的清晰传输。
3. 装饰玻璃:用于建筑装饰和艺术设计,提供美观和个性化的解决方案。
4. 特种玻璃:包括耐高温、耐化学腐蚀等特殊性能的玻璃,适用于严苛环境。

TAOGLAS的产品广泛应用于建筑、汽车、**、医疗、安全防护等多个领域。

TAOGLAS的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 高品质材料:使用顶级原材料,确保产品的卓越性能。
- 定制服务:根据客户需求提供个性化定制服务。
- 全球网络:拥有广泛的国际分销网络,快速响应全球客户需求。
- 环保责任:致力于可持续发展,减少环境影响。

TAOGLAS以其卓越的产品和服务,在全球特种玻璃市场中占据领先地位。

WLA.10数据手册

厂牌 PDF简要描述 下载
TAOGLAS 蓝牙芯片 TAOGLAS WLA.10 WLA.10数据手册

WLA.10封装设计

查看详情并下载
Symbol
Footprint
3D Model
