OXJTDLJANF-25.000000

产品分类:
厂牌: TAITIEN ELECTRONICS/台湾泰艺电子
产品描述:
供应商型号: DECI-OXJTDLJANF-25.000000
供应商: 海外现货
标准整包数: 1

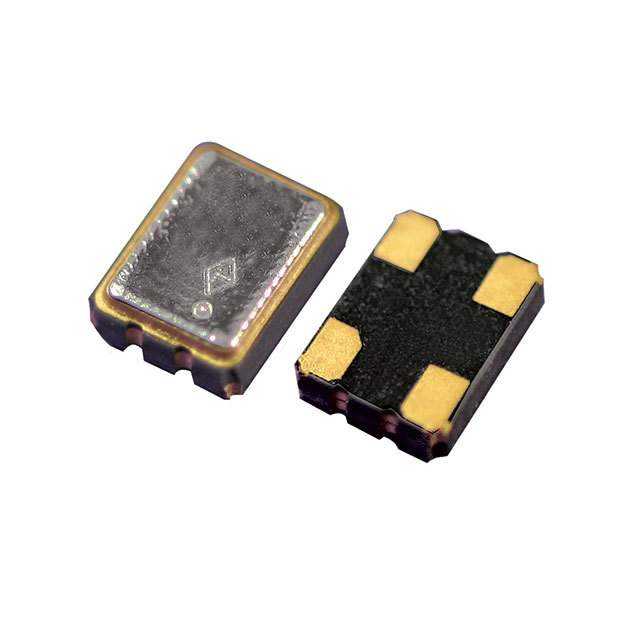

TAITIEN ELECTRONICS/台湾泰艺电子  OXJTDLJANF-25.000000

OXJTDLJANF-25.000000概述


    产品简介


    OX型3.2x2.5mm表面贴装晶体振荡器是一款专为高精度和高性能需求设计的小尺寸振荡器。该产品主要适用于无线网络、移动电话、数码相机、机顶盒及高清电视等领域。其小巧的封装不仅节省了空间,还提供了稳定的频率输出,使得在各类消费电子产品中得到广泛应用。

    技术参数


    - 封装类型:3.2x2.5x0.95mm陶瓷SMD封装
    - 频率范围:1.25MHz至125MHz
    - 标准频率:24MHz、26MHz、30MHz、40MHz
    - 供电电压:1.8V、2.5V、3.3V
    - 供电电流:根据负载不同,范围从7mA到15mA
    - 占空比:45%~55%
    - 三态控制:支持输入至引脚1的三态控制
    - 耐受温度范围:-55°C 至 +125°C
    - 老化率:第一年3ppm
    - 存储温度范围:-55°C 至 +125°C
    - 输出电平:VDD-0.33V(低)至 VDD-2.97V(高)
    - 上升/下降时间:在1.25MHz至125MHz频率范围内为3ns至4ns
    - 启动时间:2ms
    - 输出负载:15pF
    - 保持电流:-40°C至+85°C范围内为10µA
    - 时钟周期抖动:峰值-峰值为40ps
    - 相位噪声:12kHz至20MHz范围内为1ps RMS
    - 符合RoHS标准

    产品特点和优势


    1. 紧凑封装:采用3.2x2.5mm的紧凑封装,极大地节省了电路板的空间。
    2. 高性能:支持多种标准频率,具备高稳定性和低抖动,适合对频率精度要求较高的应用。
    3. 多电压选择:支持1.8V、2.5V和3.3V的供电电压,增加了使用的灵活性。
    4. 三态控制:提供便捷的启用/禁用功能,便于系统管理。
    5. 宽工作温度范围:能够在极端环境下稳定运行,可靠性高。

    应用案例和使用建议


    应用案例
    OX型振荡器被广泛应用于各种电子设备,如Wi-Fi模块、智能手机、数字相机等。例如,在移动电话中,它被用于产生系统所需的参考时钟信号;在Wi-Fi模块中,它则确保数据传输的稳定性。
    使用建议
    1. 合理布局:在安装时,建议将一个0.1μF的去耦电容放置在尽可能靠近VDD和GND焊盘的位置,以确保最佳振荡器性能。
    2. 环境温度:考虑到其宽泛的工作温度范围,适用于各种严苛环境的应用场景。
    3. 电源稳定性:供电电压需要保持稳定,建议使用稳压器或其他电源管理器件来确保电压波动不会影响振荡器性能。

    兼容性和支持


    OX型晶体振荡器具有良好的兼容性,可以轻松集成到现有电路中。公司提供全面的技术支持和售后服务,包括详细的用户手册和技术文档,确保用户能够顺利使用产品并解决问题。

    常见问题与解决方案


    1. 启动时间过长:
    - 检查供电电压是否在指定范围内。
    - 确保电路中没有额外的负载导致启动延迟。
    2. 频率不稳定:
    - 检查去耦电容是否正确连接。
    - 确认供电电压是否稳定。
    3. 输出波形失真:
    - 检查是否有外部干扰源影响信号质量。
    - 确保接地良好且去耦电容位置正确。

    总结和推荐


    OX型3.2x2.5mm表面贴装晶体振荡器凭借其紧凑的设计、卓越的性能和广泛的适用性,在市场上表现出色。其在多个应用领域的成功案例证明了其可靠性和功能性。我们强烈推荐该产品用于需要高精度时钟信号的各类电子设备中。如果您在使用过程中遇到任何问题,制造商提供的技术支持团队会随时为您提供帮助。

OXJTDLJANF-25.000000参数

参数
长*宽*高 3.2mm*2.5mm*1.1mm
安装方式 贴片安装
零件状态 在售

OXJTDLJANF-25.000000数据手册

厂牌 PDF简要描述 下载
TAITIEN ELECTRONICS/台湾泰艺电子 TAITIEN ELECTRONICS/台湾泰艺电子 OXJTDLJANF-25.000000 OXJTDLJANF-25.000000数据手册

OXJTDLJANF-25.000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
