首页  >  产品百科  >  WCM3216F2SF-261T03

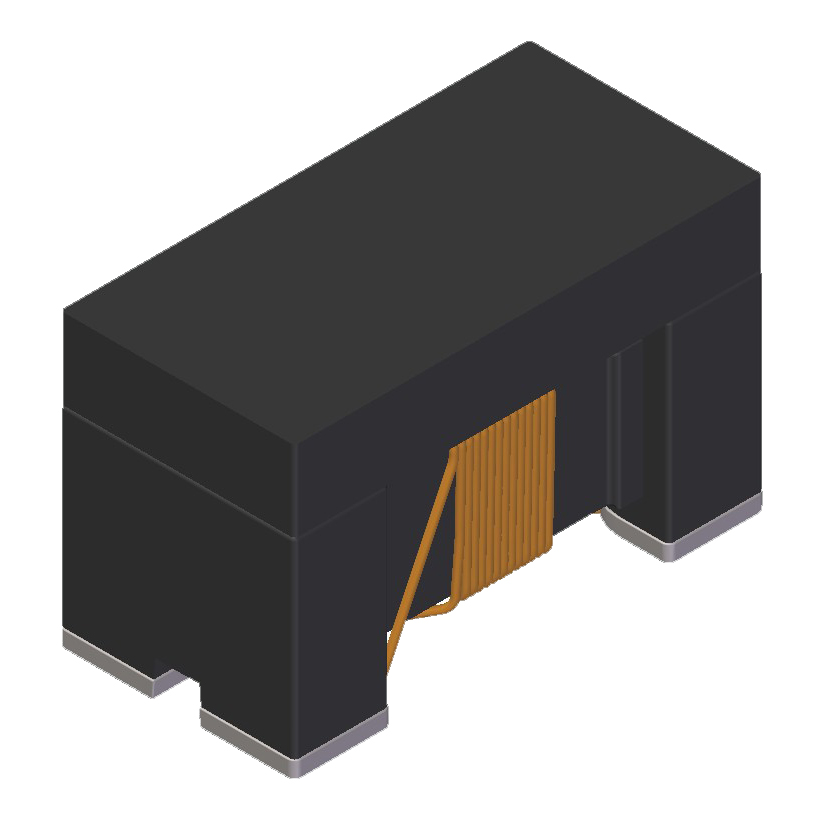

WCM3216F2SF-261T03

产品分类: 共模滤波器
厂牌: TAI-TECH/台湾西北台庆
产品描述: 50V 300mA 2 260Ω@ 100MHz 500mΩ 1206 贴片安装 3.2mm*1.6mm*1.3mm
供应商型号: WCM3216F2SF-261T03
供应商: 国内现货
标准整包数: 2000
TAI-TECH/台湾西北台庆 共模滤波器 WCM3216F2SF-261T03

WCM3216F2SF-261T03概述

    高频抗干扰滤波器:TAI-TECH WCM3216F2SF 系列

    产品简介


    TAI-TECH 推出的 WCM3216F2SF 系列高频抗干扰滤波器是一款高性能的电子元件,专门设计用于抑制高频率范围内的共模噪声。这种线绕型共模滤波器具有小巧的外形尺寸(3.2×1.6×2.0 mm),适用于广泛的应用领域,如消费电子产品、通信设备和工业控制系统。

    技术参数


    - 共模阻抗:90Ω 至 2200Ω(±25%)
    - 测试频率:100 MHz
    - 直流电阻:0.30Ω 至 1.20Ω
    - 额定电流:200 mA 至 400 mA
    - 额定电压:50 Vdc
    - 耐压:125 Vdc
    - 绝缘电阻:≥10 MΩ
    - 符合标准:无铅、无卤素、RoHS 合规

    产品特点和优势


    1. 高频率共模阻抗:WCM3216F2SF 系列在高频段表现出色,能够有效抑制噪声。
    2. 小型化设计:实现小型化和低轮廓,特别适合空间有限的设计。
    3. 环保材料:无铅、无卤素且符合 RoHS 标准,满足绿色环保要求。

    应用案例和使用建议


    - 应用案例:在一台智能手机和平板电脑的电源管理模块中,WCM3216F2SF 系列滤波器成功地降低了电磁干扰,显著提升了设备的整体性能。
    - 使用建议:
    - 在安装时,确保电路板设计能够承受机械应力,并尽量避免手动焊接以减少损坏风险。
    - 建议使用预热至 150°C 的电路板,并采用带有直径不超过 1.0 mm 和温度不超过 355°C 的焊铁进行焊接。

    兼容性和支持


    - 兼容性:WCM3216F2SF 系列可与其他电子元器件和设备轻松集成,适用于所有波峰焊接和回流焊接系统。
    - 支持:TAI-TECH 提供全面的技术支持和售后保障,帮助客户解决任何技术问题。

    常见问题与解决方案


    1. 问题:滤波器安装后出现焊接不良
    - 解决方案:使用推荐的焊接温度曲线,确保焊锡充分覆盖端子,并采用预热电路板。
    2. 问题:滤波器在高温环境下性能下降
    - 解决方案:按照可靠性测试条件对产品进行老化处理,确保在高温条件下仍能保持稳定性能。

    总结和推荐


    WCM3216F2SF 系列高频抗干扰滤波器凭借其出色的高频噪声抑制能力和紧凑的设计,在多个应用领域展现出强大的竞争力。其无铅、无卤素和 RoHS 合规的特性也使其成为环保应用的理想选择。总体而言,我们强烈推荐这款产品给需要高效噪声抑制解决方案的设计师和工程师们。

WCM3216F2SF-261T03参数

参数
线路数量 2
额定电压-AC -
额定电压-DC 50V
阻抗 260Ω@ 100MHz
电感值 -
直流电阻 500mΩ
额定电流 300mA
长*宽*高 3.2mm*1.6mm*1.3mm
通用封装 1206
安装方式 贴片安装
包装方式 卷带包装

WCM3216F2SF-261T03数据手册

厂牌 PDF简要描述 下载
TAI-TECH/台湾西北台庆 共模滤波器 TAI-TECH/台湾西北台庆 WCM3216F2SF-261T03 WCM3216F2SF-261T03数据手册

WCM3216F2SF-261T03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.4285
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 857
