6280-3PG-311

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Plug 3pin Polyamide (PA),Nylon 7.5A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: ES-6280-3PG-311
供应商: 海外现货
标准整包数: 1

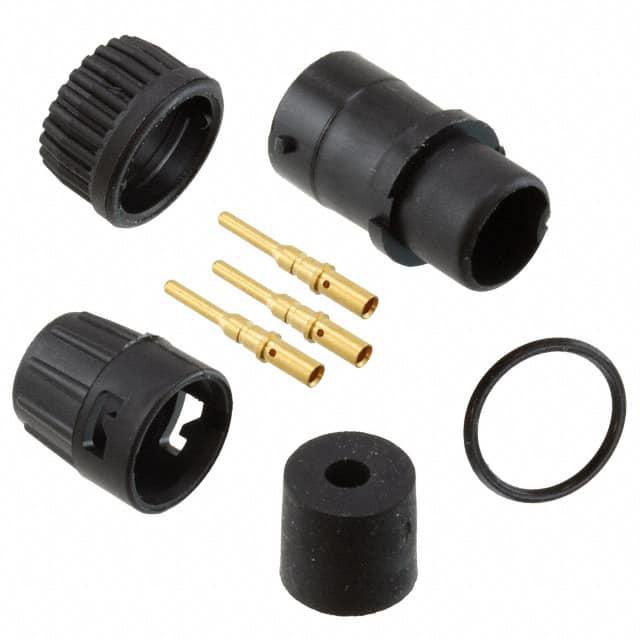

SWITCHCRAFT 圆形连接器 6280-3PG-311

6280-3PG-311概述

    MINI-CON-X® FIELD INSTALLABLE CONNECTORS 技术手册

    产品简介


    MINI-CON-X®是一款可现场安装的连接器,主要用于电缆接线和模块化连接解决方案。它广泛应用于工业自动化、军事、通信、航空航天和汽车等行业。MINI-CON-X®连接器通过简单的现场安装方式,提供了快速且可靠的电气连接。

    技术参数


    MINI-CON-X® 连接器的技术规格和性能参数如下:
    - 额定电流:4.8至13.0安培
    - 电压等级:600伏特
    - 导体尺寸:#16 接触点对应 16 至 18 AWG;#20 接触点对应 20 至 24 AWG
    - 连接配置:2至5个 #16 接触点,或者2至8个 #20 接触点
    - 认证:UL 认证文件编号 E138878(250伏);CSA 认证文件编号 LR89277(600伏)
    - 温度范围:-55°C 至 +125°C (-67°F 至 +257°F)
    - 耐腐蚀性:300小时盐雾测试,确保接触点具有良好的耐腐蚀性

    产品特点和优势


    MINI-CON-X® 的独特功能和优势包括:
    - 快速安装:通过现场安装设计,无需复杂工具和专业技能,能够快速实现电气连接。
    - 耐用性:最小300次插拔循环,保证长时间可靠使用。
    - 耐环境性:能够在极端温度和腐蚀环境下稳定工作,适合严苛的应用场合。
    - 可靠性:配备防松动锁定功能的耦合环,确保在振动环境中保持连接稳定性。

    应用案例和使用建议


    MINI-CON-X® 主要应用于工业自动化系统、机器人、航空设备和军事装备等领域。例如,在工业自动化系统中,MINI-CON-X® 可以用于连接传感器和执行器,确保数据传输的高效性和准确性。在实际应用中,建议定期检查连接器的状态,并在必要时进行清洁和紧固操作,以确保长期可靠的运行。

    兼容性和支持


    MINI-CON-X® 连接器可以与多种电缆和设备配套使用。其标准配置的电缆直径范围为0.09至0.25英寸,可以通过不同的接触点配置适应不同需求。制造商还提供定制化设计服务,可以根据客户的具体要求生产专用的电缆组件和连接器。此外,厂商还提供全面的技术支持和维护服务,以帮助用户解决任何可能出现的问题。

    常见问题与解决方案


    以下是几个常见的问题及其解决方案:
    - 问题1:连接器无法正确插入。
    - 解决方法:确保电缆直径符合要求,并正确对齐连接器的键和键槽。
    - 问题2:连接器接触不良。
    - 解决方法:检查并重新压接或焊接接触点,确保其与电缆的良好连接。
    - 问题3:连接器在使用过程中松动。
    - 解决方法:检查耦合环是否已完全锁紧,必要时更换新的耦合环。

    总结和推荐


    MINI-CON-X® 是一款高效可靠的现场安装式连接器,特别适用于需要快速、安全和稳定的电气连接的应用场合。其耐用性和耐环境性使其成为各种严苛环境下的理想选择。对于需要高可靠性的应用,我们强烈推荐使用MINI-CON-X®。

6280-3PG-311参数

参数
端接 -
额定电流 7.5A
外壳材料 Polyamide (PA),Nylon
针脚数 3pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
颜色 黑色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

6280-3PG-311厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

6280-3PG-311数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 6280-3PG-311 6280-3PG-311数据手册

6280-3PG-311封装设计

查看详情并下载
Symbol
Footprint
3D Model
