5380-6PG-524

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Receptacle 6pin Polyamide (PA),Nylon 1.95A~23A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: ES-5380-6PG-524
供应商: 海外现货
标准整包数: 1

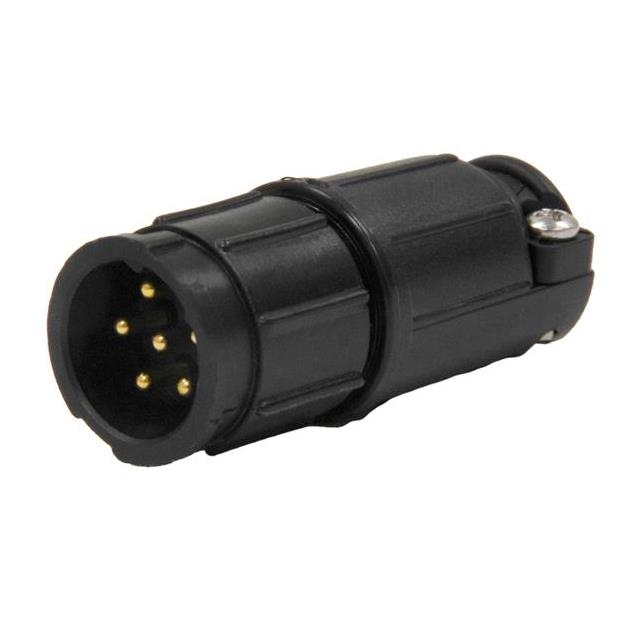

SWITCHCRAFT 圆形连接器 5380-6PG-524

5380-6PG-524概述

    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS:技术手册解析

    1. 产品简介


    MULTI-CON-X® 系列是一款专为现场安装而设计的高性能连接器,适用于电缆到电缆、电缆到面板等多种连接方式。该系列连接器广泛应用于电力传输、工业自动化、通信系统等领域,能够确保高效、可靠的信号传输。

    2. 技术参数


    - 接触尺寸:#12(2-4 接触点)、#20(4-9 接触点)、#16(4-6 接触点)
    - 额定电压:600V
    - 额定电流:1.95A 至 23.0A
    - 材料规格:
    - 电缆插针/插座:黄铜镀金镍
    - 连接器壳体:UL 认证的黑色尼龙
    - 密封圈:黑色三元乙丙橡胶
    - 耦合环:UL 认证的黑色尼龙
    - 面板体:UL 认证的黑色尼龙
    - 防尘盖:黑色三元乙丙橡胶
    - 接线范围:0.15 - 0.32 英寸(3.8 - 8.1mm)
    - 电气规格:见电气电流等级图表(第27页)
    - 环境规格:
    - 温度范围:-55°C 到 +125°C
    - 盐雾腐蚀测试:300小时
    - 防水等级:NEMA 6P, 13;IEC IP67

    3. 产品特点和优势


    - 多功能性:支持多种配置,适用于不同应用场景,如电缆到电缆、电缆到面板等。
    - 高可靠性:具备超过300次插拔循环的能力,且具有抗振动功能。
    - 易用性:快速耦合机制,方便现场安装和维护。
    - 卓越的耐候性:可在极端温度和恶劣环境中稳定工作。
    - 认证标准:通过多项国际标准认证,如UL、CSA等。

    4. 应用案例和使用建议


    - 电力传输:用于高压输电线路的可靠连接,例如在变电站和发电厂中。
    - 工业自动化:可用于复杂工业控制系统中的信号传输,如机器人、传感器网络等。
    - 通信系统:在电信基站和数据中心中实现高效的数据传输。
    使用建议:
    - 在安装过程中,确保所有接口紧密对接,防止松动和接触不良。
    - 定期检查防水密封件的完好性,确保连接器在潮湿环境下的正常工作。

    5. 兼容性和支持


    - 兼容性:支持与各种标准电缆和其他多用途连接器配套使用。
    - 支持服务:提供详细的安装手册和技术支持,可根据具体需求定制电缆组件和连接器。
    - 长期维护:厂家提供定期维护和技术咨询服务,确保连接器的长期稳定运行。

    6. 常见问题与解决方案


    - 问题一:连接器松动怎么办?
    - 解决办法:使用适当的扭矩拧紧锁紧螺母,确保连接器稳固。
    - 问题二:连接器进水怎么办?
    - 解决办法:更换密封圈并重新安装,确保连接器达到IP67防水等级。
    - 问题三:无法正常通电怎么办?
    - 解决办法:检查连接器各部件是否正确装配,确认电线无破损,必要时联系厂家进行维修。

    7. 总结和推荐


    MULTI-CON-X® 系列连接器以其多功能性、高可靠性和易用性,在各类电力传输和工业自动化应用中表现优异。凭借丰富的配置选项和优秀的耐候性能,这些连接器无疑是现场安装的理想选择。强烈推荐在电力传输和工业自动化项目中使用。

5380-6PG-524参数

参数
颜色 黑色
端接 -
额定电流 1.95A~23A
外壳材料 Polyamide (PA),Nylon
针脚数 6pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

5380-6PG-524厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

5380-6PG-524数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 5380-6PG-524 5380-6PG-524数据手册

5380-6PG-524封装设计

查看详情并下载
Symbol
Footprint
3D Model
