首页  >  产品百科  >  3282-9SG-3DC

3282-9SG-3DC

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Plug 焊盘 9pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装 39.9mm(长度)
供应商型号: ES-3282-9SG-3DC
供应商: 海外现货
标准整包数: 1

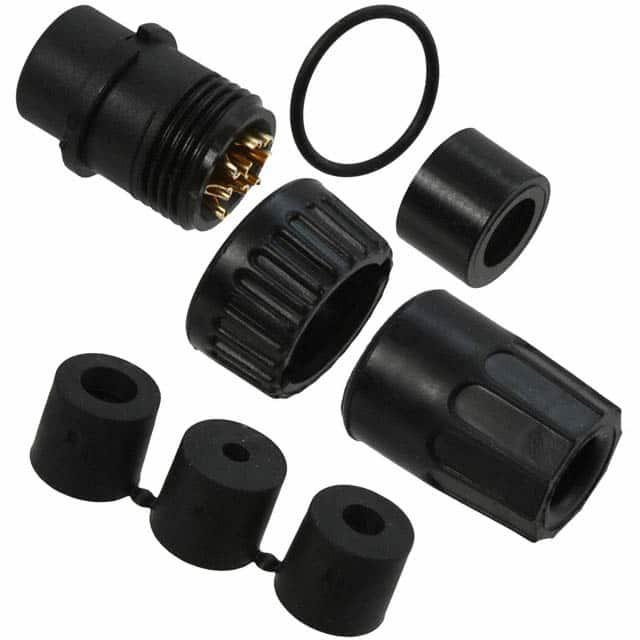

SWITCHCRAFT 圆形连接器 3282-9SG-3DC

3282-9SG-3DC概述

    Micro-Con-X® Field Installable Connectors

    1. 产品简介


    Micro-Con-X® 系列是一款可现场安装的连接器,设计用于多种应用场景,包括工业、医疗设备、传感器和工厂自动化等领域。它通过结合电缆和接头,提供了一种经济高效的解决方案。这种连接器特别适用于需要高可靠性且维护成本低的应用场合,例如实验室仪器、汽车测试设备和计算机外设等。

    2. 技术参数


    - 额定电流和电压:额定电流范围为3.0到7.5安培,额定电压为600伏特。
    - 导体尺寸:适用于20至24 AWG的导体。
    - 接触配置:2和3个#20号接触点。
    - 认证:UL 认证(文件编号E150822),适用于250伏特;CSA 认证(文件编号181200),适用于600伏特。
    - 材料规格:
    - 接触点:黄铜,镀镍金。
    - 电缆端/插座端:尼龙,UL 认证,黑色。
    - 防水圈:三元乙丙橡胶,黑色。
    - 耦合环:尼龙,UL 认证,黑色。
    - 机械规格:
    - 耐用性:至少300次插拔循环无机械或电气故障。
    - 振动:耦合环具有防松动和分离的功能。
    - 紧固扭矩:所有系列的螺母可以承受10-12英寸磅的紧固扭矩。
    - 电气规格:最高电压可达600伏特,具体电流额定值参见电气电流等级图表(第27页)。
    - 环境规格:
    - 温度范围:-40°C至+115°C(-40°F至+239°F)。
    - 盐雾腐蚀:接触点经过300小时的盐雾测试。
    - 防水等级:NEMA 6P,13:IEC IP67。

    3. 产品特点和优势


    - 现场可安装:无需专业工具即可在任何地方安装。
    - 高可靠性:即使在恶劣环境中也能保持稳定性能。
    - 经济高效:相比传统金属连接器,尼龙材料显著降低成本。
    - 轻便且坚固:重量减少50%,但耐冲击性能良好。
    - 防水性能:具有高密封性能,适用于户外环境。

    4. 应用案例和使用建议


    Micro-Con-X® 系列广泛应用于工业和医疗设备领域。例如,在实验室设备中,它的高可靠性和维护便利性使其成为理想选择。在汽车测试设备中,它可以帮助确保稳定的电气连接,防止外部干扰。使用时,应注意选择合适的电缆直径,并确保正确安装密封圈以达到最佳防水效果。

    5. 兼容性和支持


    Micro-Con-X® 系列与多种电缆直径兼容,最大支持直径为0.280英寸。厂商提供完整的装配和模具服务,可根据需求定制不同风格的连接器。此外,客户还可以获得技术支持,以解决任何可能遇到的技术问题。

    6. 常见问题与解决方案


    - 问题:如何确保连接器的防水性能?
    - 解决方案:安装时必须正确使用密封圈,并确保所有的连接部位都紧密配合。
    - 问题:接触点长时间使用后出现磨损怎么办?
    - 解决方案:建议定期检查并更换磨损严重的接触点,以确保电路的正常运行。

    7. 总结和推荐


    Micro-Con-X® 系列以其高性能、高可靠性和低成本的优势在市场上具有很强的竞争力。其广泛的应用场景和强大的技术规格使其成为众多工业和医疗设备的理想选择。强烈推荐这一系列产品,特别是对于那些对成本敏感但又需要高度可靠连接的用户来说。
    如果您需要进一步的产品信息或技术支持,请联系您的 Conxall 代表。

3282-9SG-3DC参数

参数
端接 焊盘
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 9pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 黑色
长*宽*高 39.9mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3282-9SG-3DC厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

3282-9SG-3DC数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 3282-9SG-3DC 3282-9SG-3DC数据手册

3282-9SG-3DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 22.954 ¥ 194.4204
25+ $ 21.7235 ¥ 183.998
50+ $ 21.3785 ¥ 181.0759
100+ $ 20.3665 ¥ 172.5043
库存: 560
起订量: 22 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1944.2
直接购买
加入购物车
