HS2C7F26C

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: 插头,母型插口 7pin Copper Alloy 2.5A 金 银色 支架安装,自由悬挂 37.6mm(长度)
供应商型号: 502-HS2C7F26C
供应商: Mouser
标准整包数: 1

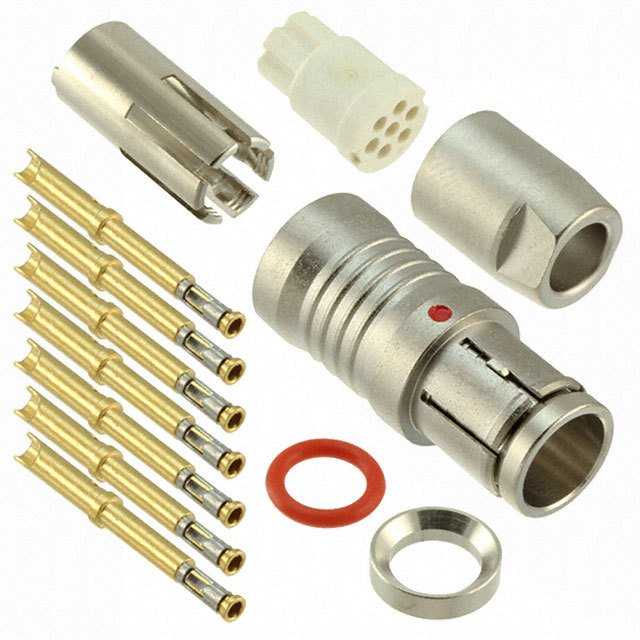

SWITCHCRAFT 圆形连接器 HS2C7F26C

HS2C7F26C概述

    HS2P 系列连接器技术手册

    1. 产品简介


    HS2P系列连接器是一种面板安装型连接器,适用于多种电气和工业应用。它们主要用于需要可靠且易于维护的连接解决方案的场合。根据接触点的数量和接触线的大小不同,此系列连接器可用于各种电力和信号传输任务。此外,该系列连接器具有优良的机械强度和环境适应能力,使其成为恶劣工作条件下的理想选择。

    2. 技术参数


    - 接触点数:2-5个(20, 22, 24, 26 AWG);6-9个(26, 28, 30 AWG)
    - 接触类型:公头(插针)和母头(插孔)
    - 电线尺寸:20, 22, 24, 26, 28, 30 AWG
    - 插拔力:最大10磅 [44.5 N]
    - 电压等级:125 V AC/DC(2-5接触点);30 V AC/DC(6-9接触点)
    - 额定电流:见电流承载能力表
    - 绝缘电阻:最小1000 MΩ
    - 接触电阻:典型值10 mΩ
    - EMI屏蔽:360度
    - 温度范围:-40ºC至+135ºC
    - 防护等级:IP66, IP67, IP68(最高6英尺水深,24小时)
    - 机械寿命:至少5000次循环
    - 认证标准:符合MIL-STD标准

    3. 产品特点和优势


    HS2P系列连接器的主要特点和优势如下:
    - 高可靠性:采用高品质材料制造,确保长期稳定的电气连接。
    - 易用性:可提供套件包装(K),便于直接使用。
    - 机械锁定机制:Push-Pull自动锁定解锁,确保连接稳定可靠。
    - 环保性:采用可回收材料制造,符合RoHS标准。
    - 高防护等级:具备良好的防水和防尘性能,适合恶劣环境下的应用。

    4. 应用案例和使用建议


    HS2P系列连接器广泛应用于工业自动化、数据中心、医疗器械等领域。例如,在数据中心机房中,可以用于配电系统和网络连接,确保电力和信号的高效传输。在医疗设备中,用于心电图机、超声仪等设备的内部连接,保证数据的准确传递。
    使用建议:
    - 在组装过程中,严格按照安装指南操作,以确保正确安装和可靠连接。
    - 定期检查连接器的密封件,防止水分和灰尘进入影响性能。
    - 使用适当的工具进行安装和拆卸,避免损坏连接器部件。

    5. 兼容性和支持


    HS2P系列连接器支持多种包装方式(如套件包装和散装包装),并配备了一系列专用安装工具,包括手动和气动压接工具。这些工具能够方便快捷地完成导体与连接器的压接操作。对于特定型号的电缆终端连接器和电缆到电缆连接器,可参考相应的HS2C和HS2L系列图纸。

    6. 常见问题与解决方案


    1. 问题:连接器无法完全锁紧。
    - 解决方案:确保锁紧机构正确操作,并按照制造商规定的扭矩值拧紧六角螺母。
    2. 问题:接触电阻过高。
    - 解决方案:检查导体和连接器之间是否有足够的压力接触,必要时重新压接或更换连接器。
    3. 问题:防水性能不佳。
    - 解决方案:确认所有密封圈已正确安装,并检查连接器的IP防护等级是否满足应用要求。

    7. 总结和推荐


    HS2P系列连接器以其卓越的电气性能、机械强度和广泛的适用性,在多种行业应用中表现出色。通过严格的技术规范和质量控制,它确保了长时间内可靠的运行。综上所述,强烈推荐使用HS2P系列连接器以提升设备的整体性能和可靠性。

HS2C7F26C参数

参数
针脚数 7pin
触头镀层 - 配接
类型 插头,母型插口
颜色 银色
端接 -
额定电流 2.5A
外壳材料 Copper Alloy
长*宽*高 37.6mm(长度)
安装方式 支架安装,自由悬挂
应用等级 医疗级,通用级
零件状态 在售

HS2C7F26C厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

HS2C7F26C数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT HS2C7F26C HS2C7F26C数据手册
