首页  >  产品百科  >  HS2P3F20-BPE

HS2P3F20-BPE

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 3pin Copper Alloy 9.5A 金 银色 通孔安装,隔板安装,面板安装
供应商型号: 502-HS2P3F20-BPE
供应商: Mouser
标准整包数: 1

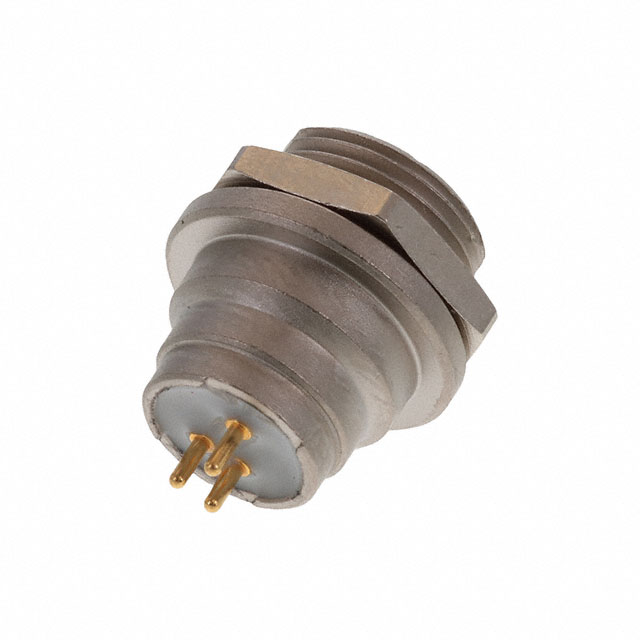

SWITCHCRAFT 圆形连接器 HS2P3F20-BPE

HS2P3F20-BPE概述

    HS2P5M20-BPE 技术手册

    产品简介


    HS2P5M20-BPE 是一款工业级连接器,适用于多种电气应用。该产品采用面板安装方式,提供2-5个接触点,适用于20 AWG到26 AWG的电线。这种连接器具有高可靠性、出色的电气性能和良好的环境适应能力,广泛应用于电力传输、通信设备及各种自动化系统。

    技术参数


    - 接线范围:20 AWG 至 26 AWG
    - 接触点数量:2-5个(对于20 AWG);6-9个(对于26 AWG)
    - 电流容量:根据导线规格和温度不同而变化。例如,20 AWG导线在不同温度下的电流容量分别为6A(45°C)、5.5A(65°C)。
    - 电压等级:2-5接触点时为125V AC/DC;6-9接触点时为30V AC/DC。
    - 绝缘电阻:最小值1000 MΩ。
    - 接触电阻:典型值10 mΩ。
    - 耐环境性能:
    - 温度范围:-40°C至+135°C
    - 振动测试:符合 Mil-Std 202G Method 201A标准
    - 湿气抵抗:符合 Mil-Std 202G Method 106G标准
    - 防尘防水等级:IP66, IP67, IP68

    产品特点和优势


    1. 卓越的电气性能:电流承载能力强,能承受多种工作温度下的大电流。
    2. 可靠的机械结构:采用自动锁定设计,操作力不超过10磅,确保可靠连接。
    3. 环境适应性强:能够在极端环境下稳定运行,满足各类工业需求。
    4. 广泛的适用性:可安装于金属面板,接触材料为镀金铜合金,确保长期使用不生锈。
    5. 易于维护:采用密封设计,防尘防水,维护简单。

    应用案例和使用建议


    HS2P5M20-BPE 连接器广泛应用于工业控制系统、自动化设备、电力传输系统等。例如,在风电场内用于高压传输电缆的连接,或者在工业机器人系统中用于信号和电源的传输。
    使用建议:
    1. 在使用前,检查连接器的型号是否符合应用需求。
    2. 安装时注意密封圈的位置,确保连接器能够达到防水防尘效果。
    3. 使用过程中定期检查连接点是否有氧化现象,及时清洁维护。

    兼容性和支持


    HS2P5M20-BPE 连接器支持多种电缆规格,可以与其他 HS2 系列的产品互换使用。制造商 Switchcraft Inc. 提供全面的技术支持和服务,包括产品选型指导、安装培训和故障排除等。

    常见问题与解决方案


    1. Q: 如何正确选择合适的连接器型号?
    - A: 根据所需接触点数量和导线规格选择对应型号。可以参考产品技术手册中的规格表。

    2. Q: 如何确保连接器的防水性能?
    - A: 安装时要确保所有密封圈正确安装到位,并使用适当的紧固件固定面板。使用前可进行防水试验以确认无泄漏。
    3. Q: 连接器出现接触不良怎么办?
    - A: 检查接触面是否有氧化层或其他杂质,必要时清洁并重新安装连接器。如果问题持续存在,可能需要更换新的连接器。

    总结和推荐


    HS2P5M20-BPE 是一款高性能的工业连接器,具备卓越的电气性能和良好的环境适应性。它广泛应用于各种工业领域,尤其适合在恶劣环境中工作的设备。强烈推荐使用该产品,特别是在需要高可靠性连接器的应用场合。

HS2P3F20-BPE参数

参数
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色
端接 焊盘
额定电流 9.5A
外壳材料 Copper Alloy
针脚数 3pin
安装方式 通孔安装,隔板安装,面板安装
应用等级 医疗级
零件状态 在售
包装方式 散装

HS2P3F20-BPE厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

HS2P3F20-BPE数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT HS2P3F20-BPE HS2P3F20-BPE数据手册

HS2P3F20-BPE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.414 ¥ 248.5483
10+ $ 23.6088 ¥ 199.4944
25+ $ 23.4144 ¥ 197.8517
100+ $ 22.344 ¥ 188.8068
250+ $ 21.7875 ¥ 184.1044
库存: 19
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 248.54
直接购买
加入购物车
