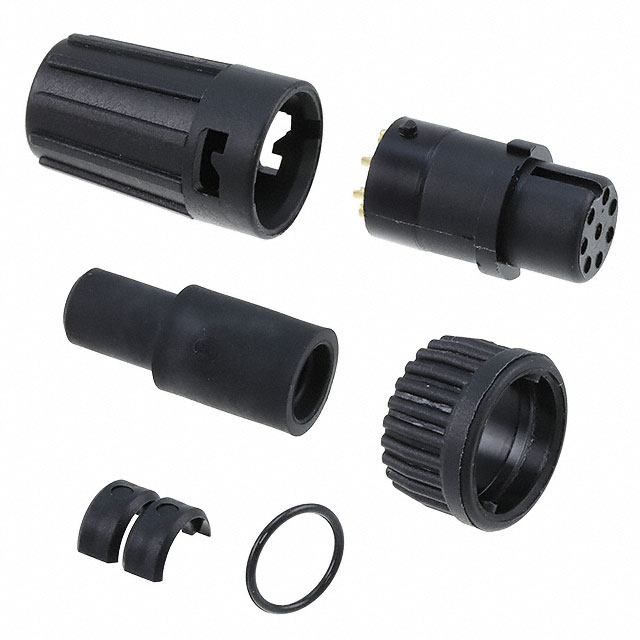

6282-8SG-522

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Plug 焊盘 8pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装 42.7mm(长度)
供应商型号: 11M-6282-8SG-522
供应商: 云汉优选
标准整包数: 1
SWITCHCRAFT 圆形连接器 6282-8SG-522

6282-8SG-522概述

    MINI-CON-X® Field Installable Connectors:产品技术手册

    产品简介


    MINI-CON-X®是一款高性能的现场可安装连接器系统,适用于各种电缆组装需求。这些连接器具有多样化的接触配置和尺寸选择,能够满足不同应用场景下的连接要求。主要功能包括提供可靠的电气连接,以及适应严苛环境的能力。应用领域广泛,涵盖了工业自动化、电信基础设施、数据中心等多个行业。

    技术参数


    MINI-CON-X®系列的主要技术参数如下:
    | 参数 | 规格 |

    | 电流范围 | 4.8A 到 13.0A |
    | 电压等级 | 600V |
    | 接触尺寸 | #16 (#16 至 #18 AWG) 和 #20 (#20 至 #24 AWG) |
    | 额定温度范围 | -55°C 到 +125°C (-67°F 到 +257°F) |
    | 耐腐蚀能力 | 300 小时盐雾试验通过 |
    | 组件材料 | 尼龙、UL 认证、黑色;三元乙丙橡胶、黑色 |

    产品特点和优势


    1. 高可靠性:经过至少300次插拔测试,确保长时间稳定使用。
    2. 环境适应性强:能够在-55°C至+125°C的极端环境下正常工作。
    3. 高防护等级:达到NEMA 6P和IEC IP67防护等级,防水防尘性能优异。
    4. 易于安装:现场可安装设计,简化了施工过程,节省时间和成本。
    5. 多种配置选择:根据不同的电缆规格和接触需求提供多种组合。

    应用案例和使用建议


    1. 工业自动化:MINI-CON-X®连接器广泛应用于工厂自动化设备的信号传输和电源供应。建议根据具体的应用环境选择合适的连接器尺寸和防护等级,以确保长期稳定运行。
    2. 数据中心:在数据中心内,MINI-CON-X®可用于服务器机柜间的网络连接,增强系统的可靠性和稳定性。建议定期检查和清洁连接器,避免灰尘积累导致接触不良。

    兼容性和支持


    MINI-CON-X®系列具有广泛的兼容性,可以与多种电缆和其他电气设备匹配。制造商提供了全面的技术支持,包括安装指南和维护服务。对于特殊应用,可以联系厂家进行定制化设计。

    常见问题与解决方案


    1. 连接不稳定:检查连接器是否有足够的锁紧力,确认接触面是否干净无污物。
    2. 无法正常通电:检查接触点是否氧化或损坏,更换新的连接器可能解决问题。
    3. 耐候性差:在室外或潮湿环境中使用时,确保选择了符合IP67防护等级的型号。

    总结和推荐


    MINI-CON-X®在现场可安装连接器市场上具备明显的竞争优势,其高性能、高可靠性和广泛应用性使其成为许多工业和商业项目中的理想选择。特别适合那些需要在严苛环境中保持长期稳定运行的场合。强烈推荐在相关项目中使用MINI-CON-X®连接器,以获得最佳的电气连接体验。

6282-8SG-522参数

参数
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 8pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 黑色
端接 焊盘
长*宽*高 42.7mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

6282-8SG-522厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

6282-8SG-522数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 6282-8SG-522 6282-8SG-522数据手册

6282-8SG-522封装设计

查看详情并下载
Symbol
Footprint
3D Model
