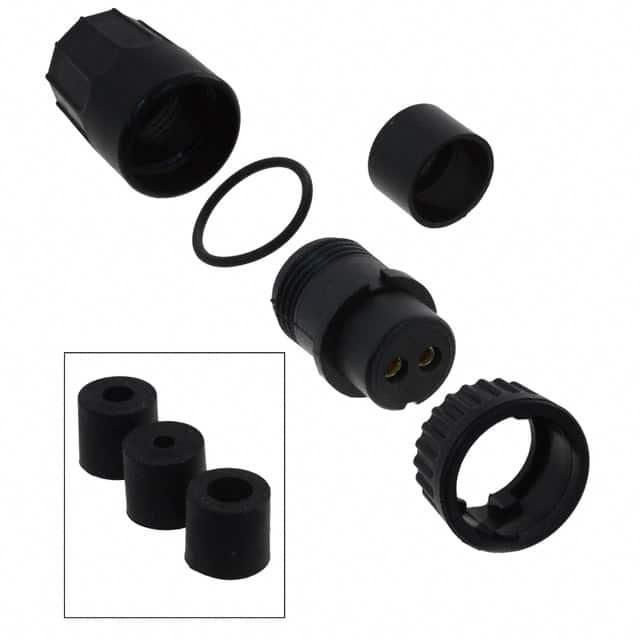

3182-2SG-3DC

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Plug 焊盘 2pin Polyamide (PA),Nylon 金 黑色 导线安装,自由悬挂,通孔安装 39.9mm(长度)
供应商型号: ET-1426080
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 3182-2SG-3DC

3182-2SG-3DC概述

    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS 技术手册解析

    产品简介


    产品类型:多接点现场可安装连接器(Multi-Con-X® Field Installable Connectors)
    主要功能:为电缆和面板提供可靠的连接解决方案
    应用领域:广泛应用于电力系统、通信设备、工业自动化等领域,用于确保高可靠性的电气连接。

    技术参数


    - 电缆类型:电缆针(Cable Pin)、电缆插座(Cable Socket)、电缆到电缆(Cable to Cable)
    - 匹配接头:针对电缆-电缆连接、电缆-面板连接等多种应用场景提供不同的匹配型号
    - 尺寸:
    - 直角电缆端子组装:2.065英寸 [52.4毫米]
    - 直线电缆端子组装:2.000英寸 [50.8毫米]
    - 直角端子靴筒最大电缆外径:0.365英寸 [9.3毫米]
    - 直线端子靴筒最大电缆外径:0.500英寸 [12.7毫米]
    - 额定电流:1.95 A至23.0 A
    - 额定电压:600 V
    - 工作温度范围:-55°C 至 +125°C(-67°F 至 +257°F)

    产品特点和优势


    - 多功能兼容性:支持多种连接方式,如电缆-电缆、电缆-面板,满足不同应用场景需求
    - 高可靠性:具备耐腐蚀性和耐用性(最少300次插拔循环)
    - 防护等级:符合NEMA 6P和IEC IP67标准,确保在恶劣环境下工作的安全性
    - 快速安装:现场可安装设计,大大简化了安装过程,减少了时间和成本

    应用案例和使用建议


    - 电力系统:用于电力传输和分配系统,确保电源稳定传输
    - 工业自动化:适用于各种工业控制设备,确保控制系统稳定运行
    - 通信设备:为通信基础设施提供可靠连接,确保通信质量
    使用建议:
    - 在极端环境条件下使用时,建议进行定制设计,以提高其适用性和可靠性
    - 对于电缆密度较高的场景,建议采用大尺寸接触器以保证连接的稳定性

    兼容性和支持


    - 兼容性:与多种电缆类型兼容,满足不同客户需求
    - 支持服务:咨询工厂获取更详细的自定义设计和组装信息

    常见问题与解决方案


    - 问题1:连接器插入困难
    解决方案:检查电缆外径是否符合规格要求,确保正确对齐并施加适当压力
    - 问题2:电气连接不稳
    解决方案:确认所有连接器部件安装正确且接触良好,如有必要,重新压接或焊接连接器

    总结和推荐


    总结:MULTI-CON-X® Field Installable Connectors凭借其高度可靠性、灵活性和强大的防护能力,在多个领域内展现了卓越的性能表现。
    推荐:强烈推荐此系列产品用于需要高可靠性和灵活性的场合。特别是对于电力系统、工业自动化和通信设备等领域,其优势明显。

3182-2SG-3DC参数

参数
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 Polyamide (PA),Nylon
针脚数 2pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
长*宽*高 39.9mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

3182-2SG-3DC厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

3182-2SG-3DC数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 3182-2SG-3DC 3182-2SG-3DC数据手册

3182-2SG-3DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.1776 ¥ 145.1511
10+ $ 13.7514 ¥ 116.1994
25+ $ 12.6782 ¥ 107.1308
50+ $ 11.9223 ¥ 100.7435
100+ $ 11.0077 ¥ 93.015
300+ $ 10.3265 ¥ 87.2586
库存: 86
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 145.15
直接购买
加入购物车
