8282-8PG-513

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 8pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装 44.2mm(长度)
供应商型号: ES-8282-8PG-513
供应商: 海外现货
标准整包数: 1

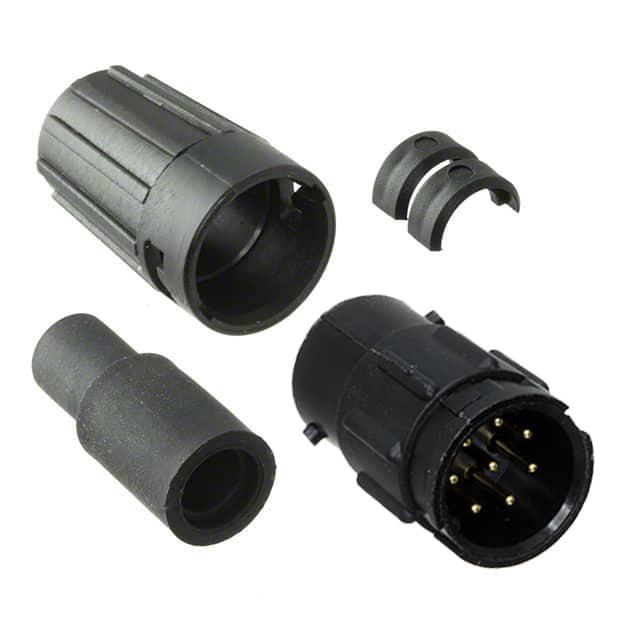

SWITCHCRAFT 圆形连接器 8282-8PG-513

8282-8PG-513概述

    MINI-CON-X® Field Installable Connectors

    产品简介


    MINI-CON-X® 是一种专为现场安装设计的连接器,适用于多种电缆和面板应用。这些连接器广泛应用于工业自动化、通信设备、航空航天等领域,能够提供可靠的电气连接。它们主要功能是确保信号传输的安全性和稳定性,适用于需要高密度连接和紧凑设计的应用场合。

    技术参数


    MINI-CON-X® 连接器的技术规格如下:
    - 电流范围: 4.8A 至 13.0A(具体取决于接触点大小)
    - 电压等级: 600V
    - 导体尺寸: #16 接触点对应 16-18 AWG 导线;#20 接触点对应 20-24 AWG 导线
    - 接触点数量: 2 至 8 个接触点(具体取决于型号)
    - 温度范围: -55°C 到 +125°C
    - 认证: UL 认证文件编号 E138878(250V);CSA 认证文件编号 LR89277(600V)

    产品特点和优势


    MINI-CON-X® 连接器具有以下显著特点:
    - 现场安装简便: 现场安装无需复杂工具,操作简单快捷。
    - 耐用性: 最低可承受 300 次插拔循环而无机械或电气故障。
    - 耐振动: 连接环设计具有自动锁定功能,防止松动和分离。
    - 防水防尘: 满足 NEMA 6P 和 IEC IP67 标准,适用于恶劣环境。

    应用案例和使用建议


    MINI-CON-X® 主要应用于以下几种场景:
    - 工业自动化: 用于生产线设备之间的连接,确保信号稳定传输。
    - 通信设备: 用于数据中心和电信设备中的电缆连接,提高系统可靠性。
    - 航空航天: 在飞机内部布线系统中,确保关键系统的电气连接。
    使用建议:
    - 在高湿度或盐雾环境中使用时,需注意定期检查连接器密封圈的状态。
    - 安装过程中,确保连接环锁定到位,以避免意外松动。
    - 对于电缆弯曲半径较大的场合,选用直角型连接器可以有效减少对电缆的应力。

    兼容性和支持


    MINI-CON-X® 可与不同类型的电缆和面板匹配,例如:
    - 电缆至电缆连接
    - 电缆到面板安装
    厂家提供长期的技术支持和售后服务,如有定制需求,可联系厂家咨询。

    常见问题与解决方案


    - 问题: 连接器安装后出现松动。
    - 解决方案: 检查并确保连接环已完全锁紧。

    - 问题: 使用过程中发现接触不良。
    - 解决方案: 确认接触点表面无氧化或污垢,必要时重新焊接或更换接触点。

    总结和推荐


    MINI-CON-X® 系列连接器以其高可靠性和易用性在市场上占有重要地位。无论是在严苛的工业环境还是复杂的通信系统中,都能展现出卓越的性能。强烈推荐在需要高性能、可靠性的连接场合使用 MINI-CON-X® 连接器。

8282-8PG-513参数

参数
颜色 黑色
端接 焊盘
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 8pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
长*宽*高 44.2mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

8282-8PG-513厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

8282-8PG-513数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 8282-8PG-513 8282-8PG-513数据手册

8282-8PG-513封装设计

查看详情并下载
Symbol
Footprint
3D Model
