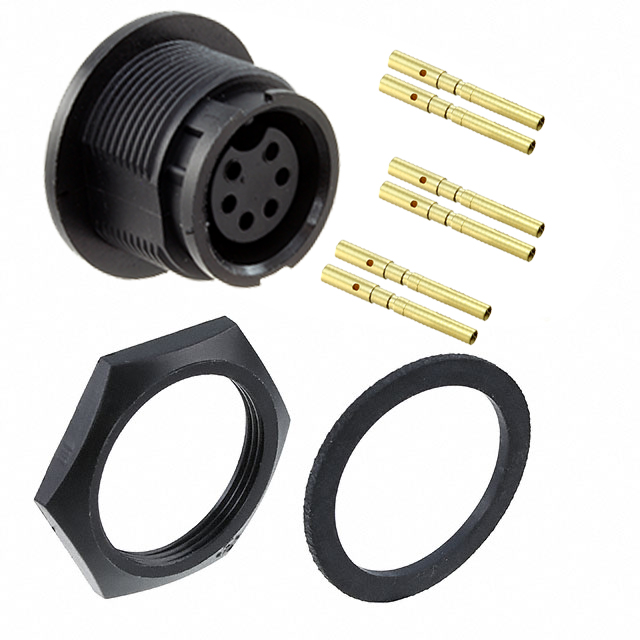

4280-6SG-300

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Receptacle 6pin Polyamide (PA),Nylon 5.6A 金 黑色 隔板安装,面板安装 25.4mm(高度)
供应商型号: ES-4280-6SG-300
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 4280-6SG-300

4280-6SG-300概述

    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS 技术手册

    产品简介


    MULTI-CON-X® 系列是一种可现场安装的连接器,适用于各种电缆和面板端口。它们设计用于电缆与电缆之间、电缆与面板之间的连接,并提供了多种组合方式,以满足不同的应用需求。这些连接器的主要功能是在恶劣环境中提供可靠的电气连接,广泛应用于工业自动化、通信系统和电力传输等领域。

    技术参数


    - 电流等级: 1.95 至 23.0 安培(A),电压等级 600 伏特(V)
    - 导体尺寸: #12 接触器,12 至 14 AWG 导线
    - #16 接触器, 16 至 18 AWG 导线
    - #20 接触器, 20 至 24 AWG 导线
    - 配置: 2 至 4 个 #12 接触器,4 至 6 个 #16 接触器,4 至 9 个 #20 接触器
    - 认证: UL 认证文件编号 E138878,250V;CSA 认证文件编号 LR89277,600V
    - 材料:
    - 电缆针/插座: 尼龙,UL 认证,黑色
    - 胶圈: 氯丁橡胶,黑色
    - 耦合环: 尼龙,UL 认证,黑色
    - 接触点: 黄铜,镀金镍
    - 连接器外壳: 尼龙,UL 认证,黑色
    - 密封圈: 氯丁橡胶,黑色
    - 套管: 尼龙,UL 认证,黑色
    - 环境规格:
    - 温度范围: -55°C 至 +125°C
    - 腐蚀性测试: 300 小时盐雾测试
    - 防水等级: NEMA 6P,13;IEC IP67

    产品特点和优势


    MULTI-CON-X® 连接器具有以下显著特点:
    - 高可靠性: 经过最少 300 次插拔循环而无机械或电气故障
    - 振动防护: 耦合环具有防止松动或分离的功能
    - 高强度: 六角螺母可以承受 10-12 英寸/磅的紧固扭矩
    - 多样化配置: 支持多种接触点数量和大小,适应不同应用需求

    应用案例和使用建议


    - 应用案例: 在工业自动化控制面板中连接不同电缆,确保信号传输稳定可靠。
    - 使用建议: 在高湿度环境下,考虑选择具有防水功能的型号;在高振动环境下,确保使用具备振动防护功能的连接器。

    兼容性和支持


    - 兼容性: MULTI-CON-X® 系列连接器支持电缆到电缆和电缆到面板的各种连接方式,具体匹配情况请参考产品型号命名规则。
    - 支持: 厂商提供定制化设计服务,包括特殊规格的电缆组装和连接器设计。如有需求,请咨询工厂。

    常见问题与解决方案


    - 问题: 连接器插拔不顺畅。
    - 解决方案: 检查接触点是否有污垢或损坏,必要时清洁或更换。
    - 问题: 连接不稳定。
    - 解决方案: 确保六角螺母已正确拧紧至 10-12 英寸/磅的扭矩。

    总结和推荐


    MULTI-CON-X® 系列连接器以其高可靠性和多样化配置,在工业自动化和电力传输等领域有着广泛的应用。产品在恶劣环境下表现出色,且具有较高的机械强度和抗腐蚀能力。强烈推荐使用此系列产品,特别是对于需要在苛刻环境中工作的应用。

4280-6SG-300参数

参数 值
颜色 黑色
端接 -
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 6pin
触头镀层 - 配接 金
类型 Bayonet Lock,Female Sockets,Receptacle
长*宽*高 25.4mm(高度)
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

4280-6SG-300厂商介绍

Switchcraft 是工业和专业音频连接器、电缆组件、跳线、插孔、插头、插孔区和开关的制造商。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Switchcraft 相关型号,如 101、760K、EAC309X、L712A 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

4280-6SG-300数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 4280-6SG-300 4280-6SG-300数据手册
