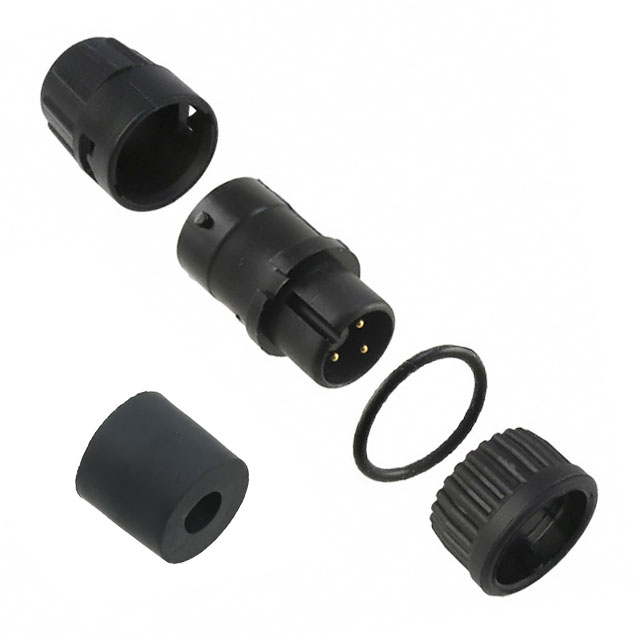

6382-3PG-318

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Plug 焊盘 3pin Polyamide (PA),Nylon 4.8A~13A 金 黑色 导线安装,自由悬挂,通孔安装 33.4mm(长度)
供应商型号: ES-6382-3PG-318
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 6382-3PG-318

6382-3PG-318概述

    MINI-CON-X® FIELD INSTALLABLE CONNECTORS 技术手册

    1. 产品简介


    MINI-CON-X® 是一款场可安装式连接器,主要用于电缆组件和定制电缆组装。这些连接器设计用于多种应用场景,包括电缆到电缆、面板安装和电缆端连接。它们广泛应用于工业自动化、汽车电子、航空航天、电信以及任何需要可靠连接的应用场合。

    2. 技术参数


    - 额定电流:4.8至13.0A(600V)
    - 导体尺寸:#16 接触器,16至18 AWG;#20 接触器,20至24 AWG
    - 配置:2至5个#16接触器,或2至8个#20接触器
    - 认证:UL 认证文件号 E138878(250V);CSA认证文件号 LR89277(600V)
    - 耐久性:至少300次插拔循环
    - 振动测试:耦合环具有防止松动的功能
    - 环境温度范围:-55°C至+125°C(-67°F至+257°F)

    3. 产品特点和优势


    - 可靠性高:通过300次插拔测试,确保长期稳定性。
    - 电气特性:额定电流范围广,支持高达600V的工作电压。
    - 机械强度:配有自锁式耦合环,能够在恶劣环境中保持连接稳定。
    - 环境适应性:经过300小时盐雾测试,具备良好的抗腐蚀能力。
    - 多样化的安装方式:提供电缆端、面板安装和电缆到电缆的多种连接选项。

    4. 应用案例和使用建议


    - 工业自动化:用于机器间的信号传输,如传感器与控制器之间的连接。
    - 汽车电子:适合车内多处电子模块的连接,提高车辆的可靠性和安全性。
    - 航空航天:能够承受极端环境,确保飞行器关键部件之间的通信畅通无阻。
    使用建议:
    - 在高温和高湿度环境下使用时,建议选用加长背壳,以增加密封效果。
    - 为了提高连接的稳定性,建议在使用前进行多次插拔测试,确保耦合环功能正常。

    5. 兼容性和支持


    - 兼容性:支持电缆到电缆、面板安装和电缆端连接,且可与多种电缆直径匹配。
    - 厂商支持:提供专业的技术支持和售后服务,如有特殊需求,可以咨询工厂进行定制设计。

    6. 常见问题与解决方案


    - 问题:连接器插拔过程中出现卡顿现象。
    - 解决方案:检查耦合环是否正确安装,必要时重新调整。

    - 问题:连接器在高频振动下发生松动。
    - 解决方案:检查锁定机制是否完好,确认耦合环的锁紧力度。

    7. 总结和推荐


    MINI-CON-X® 场可安装式连接器以其出色的电气特性和机械稳定性,在众多应用场景中表现出色。其广泛的兼容性、可靠的连接能力和耐用的设计使其在市场上具有很高的竞争力。对于需要高性能连接器的应用场合,我们强烈推荐使用MINI-CON-X®。

6382-3PG-318参数

参数
针脚数 3pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
颜色 黑色
端接 焊盘
额定电流 4.8A~13A
外壳材料 Polyamide (PA),Nylon
长*宽*高 33.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

6382-3PG-318厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

6382-3PG-318数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 6382-3PG-318 6382-3PG-318数据手册

6382-3PG-318封装设计

查看详情并下载
Symbol
Footprint
3D Model
