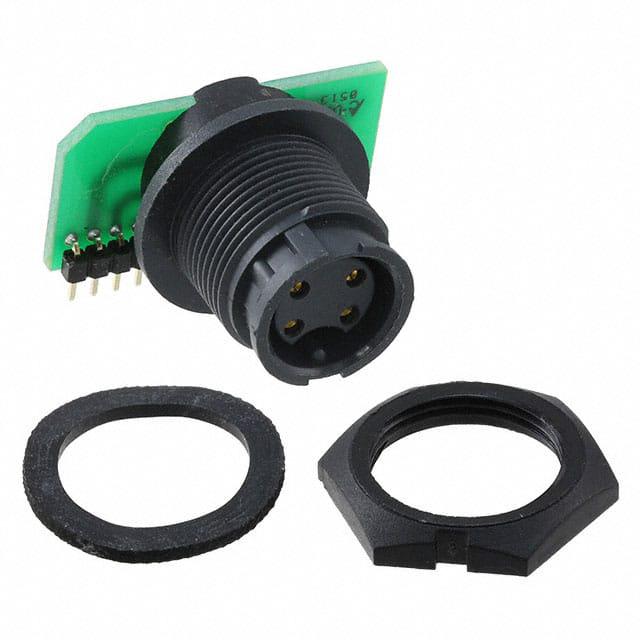

7251-4SG-300

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 4pin Thermoplastic 5A 金 黑色 通孔安装,隔板安装,面板安装
供应商型号: 502-7251-4SG-300
供应商: Mouser
标准整包数: 1
SWITCHCRAFT 圆形连接器 7251-4SG-300

7251-4SG-300概述

    Mini-Con-X Right Angle Wide PCB Connector 系列产品技术手册

    1. 产品简介


    Mini-Con-X Right Angle Wide PCB Connector 是一款适用于多种工业和消费类电子应用的小型连接器系列。其设计旨在为窄板上的高密度布线提供紧凑的解决方案,特别适合空间有限的应用场景。该系列产品支持2至8个位置(pin),具有右角度设计,便于安装并减少占用的空间。产品采用高性能材料制成,符合环保标准(RoHS合规),广泛应用于自动化设备、通信系统及医疗仪器等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 连接器位置 | 2-8个位置 |
    | 尺寸 | 多种型号可选,推荐面板开孔尺寸:0.610" (15.5mm) |
    | 推荐 PCB 布局 | 3:1 比例缩放 |
    | 接触点材料 | 铜合金镀金 |
    | 面板厚度推荐 | 最大0.188" (4.78mm) |
    | 环境温度范围 | -40°C 至 +85°C |
    | 电流承载能力 | 2-4位:5.0安培;5-8位:4.0安培 |
    | 螺纹紧固扭矩 | 8-10英寸磅 |
    | 兼容螺纹 | 5/8-27 |

    3. 产品特点和优势


    - 小型化设计:紧凑的外形和高密度布局使其成为空间受限设备的理想选择。
    - 高可靠性:接触点采用镀金铜合金,确保长期稳定运行。
    - 耐用性:外壳由耐热塑料制成,可承受极端温度条件。
    - 兼容性强:支持多种连接器配置(2-8位)。
    - 环保认证:符合RoHS标准,绿色环保。

    4. 应用案例和使用建议


    Mini-Con-X系列广泛用于工业自动化控制面板、电信设备和医疗监控装置。例如,在一个自动化生产线上,此连接器可用于连接传感器和执行器模块。使用时应注意:
    - 确保面板厚度不超过推荐值(0.188")。
    - 安装前检查所有配件是否齐全。
    - 使用指定的紧固扭矩值以避免损坏。

    5. 兼容性和支持


    该系列产品与其他标准PCB组件高度兼容。制造商提供详细的技术支持文档,并通过严格的品质控制流程确保每件产品的可靠性。如需进一步定制或技术支持,请联系官方客服。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 确认接触点清洁且正确安装 |
    | 螺母拧紧后松动 | 调整至推荐扭矩范围内 |
    | 温度过高 | 改善散热措施或重新布置设备 |

    7. 总结和推荐


    Mini-Con-X Right Angle Wide PCB Connector 系列以其紧凑设计、卓越性能和高可靠性脱颖而出。无论是对于需要高密度连接的小型电子设备还是工业级应用,这款连接器都表现出色。强烈推荐给需要高效能连接解决方案的专业人士。
    最终结论:推荐使用!

7251-4SG-300参数

参数
额定电流 5A
外壳材料 Thermoplastic
针脚数 4pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装
